74LVC16373APVG

产品分类: 锁存器
产品描述: 2.1ns 非反相 三态 2 2.3V 3.6V 24mA D-Type Transparent Latch LVC 2 24mA SSOP-48 贴片安装 15.9mm*7.5mm*2.3mm
供应商型号: 800-2514-5-ND
供应商: Digi-Key
标准整包数: 1

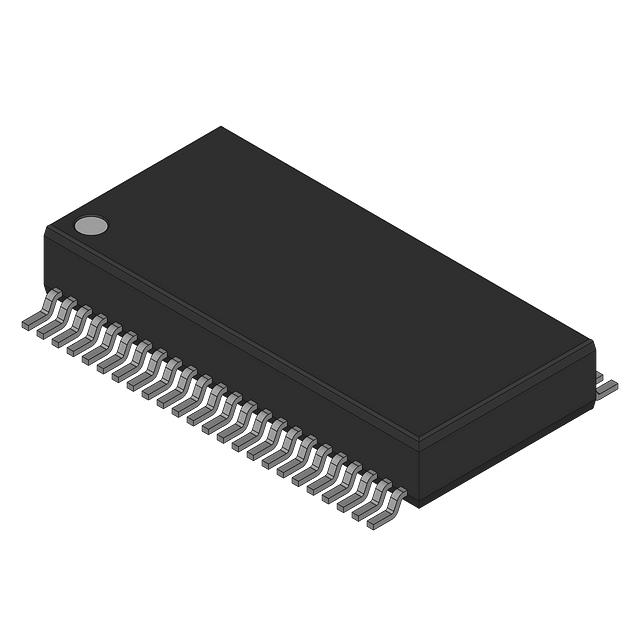

RENESAS ELECTRONICS 锁存器 74LVC16373APVG

74LVC16373APVG概述


    产品简介


    IDT74LVC16373A 16位透明D型锁存器
    IDT74LVC16373A 是一款高性能的16位透明D型锁存器,采用先进的双金属CMOS技术制造。这款锁存器专为高速低功耗的数据暂存而设计,适用于多种应用场合,如混合电压系统、数据通信及电信系统等。该产品通过高输出驱动能力和宽工作温度范围等特性,确保在复杂的应用环境中可靠运行。

    技术参数


    - 工作温度范围: 工业级温度范围(-40°C 至 +85°C)
    - 电源电压: VCC = 2.7V 至 3.6V
    - 典型输入高电平电压 (VIH):
    - VCC = 2.3V 到 2.7V 时:1.7V
    - VCC = 2.7V 到 3.6V 时:2V
    - 典型输入低电平电压 (VIL):
    - VCC = 2.3V 到 2.7V 时:0.7V
    - VCC = 2.7V 到 3.6V 时:0.8V
    - 典型输入电容 (CIN): 4.5 pF (VIN = 0V)
    - 典型输出电容 (COUT): 6.5 pF (VOUT = 0V)
    - 典型三态输出电容 (CI/O): 6.5 pF (VIN = 0V)
    - 输出电流 (IOUT): ±50 mA
    - 最大存储温度 (TSTG): -65°C 至 +150°C
    - 最大钳位二极管电压 (VIK): -1.2V (VCC = 2.3V, IIN = -18mA)
    - 典型传播延迟 (tPLH/tPHL):
    - VCC = 2.7V 时:2.1 ns 至 4.6 ns
    - VCC = 3.3V 时:1.6 ns 至 4.2 ns
    - 最大输出偏斜 (tSK(o)): 500 ps

    产品特点和优势


    - 输出偏斜低: 典型值< 250ps
    - 高静电放电保护: > 2000V 按 MIL-STD-883, Method 3015; > 200V 用机器模型
    - 宽工作电压范围: 2.7V 至 3.6V
    - 5V 容限: 所有输入、输出和 I/O 都具有 5V 容限
    - 支持热插拔: 允许在带电情况下插入和移除
    - 高输出驱动能力: ±24mA
    - 低功耗: 0.4 μW 典型静态功率消耗

    应用案例和使用建议


    应用案例
    IDT74LVC16373A 主要用于需要数据暂存的场合,例如:
    - 混合电压系统中的地址锁存
    - 数据通信系统中的缓冲区和接口电路
    - 电信系统中的数据暂存和信号处理
    使用建议
    为了充分发挥 IDT74LVC16373A 的性能,在使用过程中应注意:
    - 确保电源电压稳定在指定范围内(2.7V 至 3.6V)
    - 避免输入信号超过规定的电压范围
    - 在应用中合理利用输出使能和锁存使能控制以实现最佳性能

    兼容性和支持


    IDT74LVC16373A 支持与不同电压系统的互操作,所有引脚都具备 5V 容限,可直接连接到 5V 设备。此外,IDT 提供的技术支持和丰富的文档资料确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号超出规定范围 | 检查输入信号电压是否在规范内 |
    | 输出不正常 | 确认电源电压是否稳定,检查是否有过压或欠压情况 |
    | 工作温度超出范围 | 将工作温度控制在工业级范围内(-40°C 至 +85°C) |

    总结和推荐


    综合评估
    IDT74LVC16373A 是一款高度可靠的16位透明D型锁存器,具备低功耗、高输出驱动能力、宽工作温度范围等特点,使其成为混合电压系统、数据通信及电信系统中的理想选择。该产品在众多应用场景中表现出色,尤其是在对可靠性要求较高的场合。
    推荐使用
    鉴于其出色的功能特性和广泛的适用性,强烈推荐在需要高速、低功耗、混合电压系统中使用 IDT74LVC16373A。

74LVC16373APVG参数

参数
传播延迟时间 2.1ns
独立电路 2
低电平输出电流 24mA
逻辑系列 LVC
Iq-静态电流 -
最大工作供电电压 3.6V
极性 非反相
最小工作供电电压 2.3V
输出类型 三态
电路数量 2
高电平输出电流 24mA
逻辑功能 D-Type Transparent Latch
长*宽*高 15.9mm*7.5mm*2.3mm
通用封装 SSOP-48
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装

74LVC16373APVG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74LVC16373APVG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁存器 RENESAS ELECTRONICS 74LVC16373APVG 74LVC16373APVG数据手册

74LVC16373APVG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4605 ¥ 12.3412
10+ $ 0.9947 ¥ 8.405
30+ $ 0.8849 ¥ 7.4772
120+ $ 0.7863 ¥ 6.6445
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.34
