74FCT163373CPAG

产品分类: 锁存器
产品描述: 1.5ns 非反相 三态 2 2.3V 3.6V 24mA D-Type Transparent Latch FCT 2 8mA TSSOP-48 贴片安装 12.5mm*6.1mm*1mm
供应商型号: Q-74FCT163373CPAG
供应商: 期货订购
标准整包数: 1

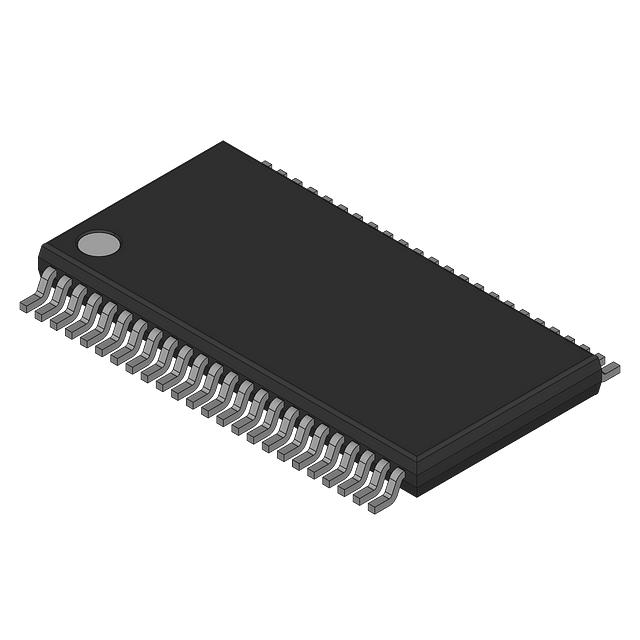

RENESAS ELECTRONICS 锁存器 74FCT163373CPAG

74FCT163373CPAG概述

    电子元器件产品技术手册:IDT74FCT163373A/C 16位透明锁存器

    1. 产品简介


    IDT74FCT163373A/C 是一款采用先进的双金属CMOS技术制造的16位透明D型锁存器。该器件能够为数据提供临时存储,并适用于内存地址锁存器、I/O端口以及总线驱动器等多种应用场景。IDT74FCT163373A/C 针对工业温度范围进行了优化,工作温度范围为-40°C至+85°C,具有低功耗和高速响应的特点。

    2. 技术参数


    - 电源电压:VCC = 3.3V ±0.3V(正常范围),或 VCC = 2.7V至3.6V(扩展范围)
    - 输出电流:IOUT = -60mA 至 +60mA
    - 绝对最大额定值:VTERM(2) = -0.5至+4.6V,VTERM(3) = -0.5至+7V,VTERM(4) = -0.5至VCC+0.5V,存储温度范围 = -65°C至+150°C
    - 输入电容:CIN = 3.5pF 至 6pF
    - 输出电容:COUT = 3.5pF 至 8pF
    - 传播延迟:tPLH = 1.5ns 至 5.2ns,tPHL = 1.5ns 至 8.5ns
    - 钳位二极管电压:VIK = -0.7V 至 -1.2V
    - 输出高电平电压:VOH = VCC - 0.2V
    - 输出低电平电压:VOL = 0.2V 至 0.55V
    - 动态电源电流:ICCD = 0.5µA 至 75µA/MHz

    3. 产品特点和优势


    - 先进的CMOS技术:使用0.5微米CMOS工艺制造,典型传播延迟小于250ps。
    - 增强的抗静电能力:静电放电(ESD)超过2000V(MIL-STD-883方法3015),或超过200V(使用C=200pF,R=0的机器模型)。
    - 双向兼容性:支持3.3V和5V逻辑输入,适配于混合供电系统。
    - 低功耗:静态功耗仅为0.4µW。
    - 高输出摆幅:实现轨到轨输出,提高噪声裕度。
    - 改进的噪声裕度:所有输入端都设计有滞回功能。

    4. 应用案例和使用建议


    - 内存地址锁存器:用于存储和读取内存地址,确保数据在传输过程中的稳定性和准确性。
    - I/O端口:作为接口,允许不同电压系统的互连,例如3.3V和5V系统的互连。
    - 总线驱动器:支持高速数据传输,满足不同应用场合的需求。
    - 使用建议:根据具体应用需求选择合适的封装类型(SSOP或TSSOP),并确保输入信号符合电气特性要求。

    5. 兼容性和支持


    - 封装类型:提供SSOP和TSSOP两种封装选项。
    - 支持和维护:IDT公司提供全面的技术支持和客户服务,包括销售和技术支持热线以及官方网站资源。

    6. 常见问题与解决方案


    - 问题一:如何处理ESD保护?
    - 解决方案:确保电路布局合理,增加静电防护器件,如TVS二极管。
    - 问题二:如何保证输入信号的稳定性?
    - 解决方案:使用外部滤波器或阻容滤波器来消除干扰信号。
    - 问题三:如何减少功耗?
    - 解决方案:通过降低VCC电压来减少功耗,同时保持必要的性能。

    7. 总结和推荐


    IDT74FCT163373A/C是一款功能强大且适用广泛的16位透明锁存器,具备高性能、低功耗、高可靠性等特点。特别是在工业应用中,该器件表现出色,能够满足苛刻的工作环境要求。综上所述,强烈推荐使用IDT74FCT163373A/C作为各类嵌入式系统和高速数据传输应用的理想选择。

74FCT163373CPAG参数

参数
逻辑功能 D-Type Transparent Latch
极性 非反相
输出类型 三态
高电平输出电流 8mA
逻辑系列 FCT
独立电路 2
最大工作供电电压 3.6V
低电平输出电流 24mA
Iq-静态电流 -
最小工作供电电压 2.3V
电路数量 2
传播延迟时间 1.5ns
长*宽*高 12.5mm*6.1mm*1mm
通用封装 TSSOP-48
安装方式 贴片安装
应用等级 工业级
包装方式 散装,管装

74FCT163373CPAG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74FCT163373CPAG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁存器 RENESAS ELECTRONICS 74FCT163373CPAG 74FCT163373CPAG数据手册

74FCT163373CPAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
133+ $ 1.0581 ¥ 8.9621
库存: 1471
起订量: 480 增量: 0
交货地:
最小起订量为:133
合计: ¥ 1191.95
