ISL24016IRTZ-T13

产品分类: 电平转换器
产品描述: 电压电平 QFN 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: CSJ-ST50108461
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 电平转换器 ISL24016IRTZ-T13

ISL24016IRTZ-T13概述

    ISL24016 高压7通道电压电平转换器及双轨输出放大器

    1. 产品简介


    ISL24016 是一款高性能电平转换器,由Intersil公司设计生产。它包含7个输入通道和14个互补电平转换输出通道,以及两个通用运算放大器。该器件的OUTx和OUTx互补输出由VINx逻辑输入信号控制,高、低电平分别由REFH和REFL设定。这款转换器专为驱动大峰值电流的高容性负载而设计,额外的两个通用运算放大器可用于创建VREFH和VREFL电压。ISL24016适用于TFT-LCD面板和其他需要逻辑电平转换的应用场景。

    2. 技术参数


    - 输出范围: 18V
    - 输出电压范围: 铁轨到铁轨(Rail-to-Rail)
    - 每通道峰值输出电流: 200mA
    - 电平转换器上升速率: 45 V/μs
    - 双轨输出放大器: 铁轨到铁轨输入和输出

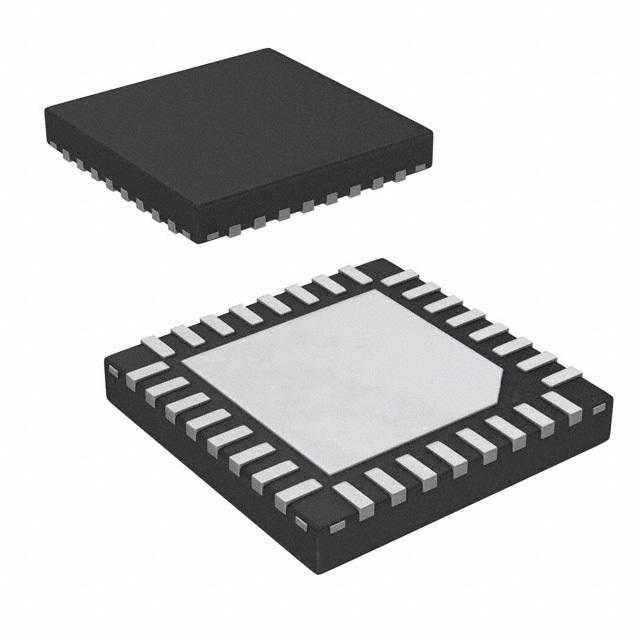

    - 封装: 32引脚热增强型TQFN
    - 温度范围: -40°C 至 +85°C 工业级温度范围
    - 无铅封装(RoHS合规)

    3. 产品特点和优势


    ISL24016 的主要优势在于其高输出电压范围(18V)和高峰值输出电流(每通道200mA),这使得它能够在各种复杂环境下稳定工作。此外,它的快速上升速率(45 V/μs)和双轨输出放大器的设计使其成为视频显示和工业自动化等领域的理想选择。该产品采用无铅封装,符合RoHS标准,适用于现代化电子产品制造需求。

    4. 应用案例和使用建议


    ISL24016 最常见的应用之一是用于TFT-LCD面板。在这些应用场景中,ISL24016负责将来自不同电压域的信号进行电平转换,以确保信号能够准确传输。例如,在视频处理系统中,可以使用ISL24016来协调来自不同电路板的数据信号,从而实现高效的信号传输。在使用时,建议仔细配置REFH和REFL引脚以确保输出电压范围满足需求。同时,为了确保稳定的供电,应当提供足够的电源旁路电容。

    5. 兼容性和支持


    ISL24016 具有良好的兼容性,可与多种不同类型的集成电路和其他电子元件配合使用。它提供32引脚热增强型TQFN封装,便于集成到现有系统中。Intersil公司提供了详尽的技术支持和文档,包括完整的数据手册和应用程序笔记,帮助用户更好地理解和利用该产品。

    6. 常见问题与解决方案


    - 问题: 如何设置REFH和REFL?
    - 解决方案: REFH和REFL分别决定输出的高电平和低电平。可以通过连接合适的参考电压源(如5V、3.3V)来设定REFH和REFL的值。

    - 问题: 是否可以将ISL24016用于汽车应用?
    - 解决方案: ISL24016的设计并未专门针对汽车应用。尽管其工业级温度范围适合许多汽车内部使用,但最好在应用前咨询Intersil的技术支持团队确认具体应用需求。

    7. 总结和推荐


    综上所述,ISL24016是一款多功能且高性能的电压电平转换器和放大器,特别适用于需要大电流和宽电压范围的应用场景。它具有高可靠性、优良的电气特性和广泛的温度范围,适合用于工业控制、视频处理和消费电子等领域。推荐使用ISL24016,特别是对于需要高性能电平转换的项目。

ISL24016IRTZ-T13参数

参数
最大工作供电电压 -
电压- VCCB -
每个电路的通道数 -
数据速率 -
输入信号类型 -
最小工作供电电压 -
通道类型 -
电压- VCCA -
输出类型 -
传播延迟时间 -
输出信号类型 -
转换器类型 电压电平
电路数量 -
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售

ISL24016IRTZ-T13厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL24016IRTZ-T13数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电平转换器 RENESAS ELECTRONICS ISL24016IRTZ-T13 ISL24016IRTZ-T13数据手册

ISL24016IRTZ-T13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.205 ¥ 18.6764
库存: 40000
起订量: 23 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.67
