74AUP1T98GS,132

产品分类: 电平转换器
厂牌: NEXPERIA
产品描述: Voltage Level 7.5ns 单端 1 1 2.3V 3.6V 单向 2.3V~3.6V 1.8V~2.7V XSON-6 贴片安装,黏合安装
供应商型号: AV-S-NXE74AUP1T98GS132
供应商: Avnet
标准整包数: 5000

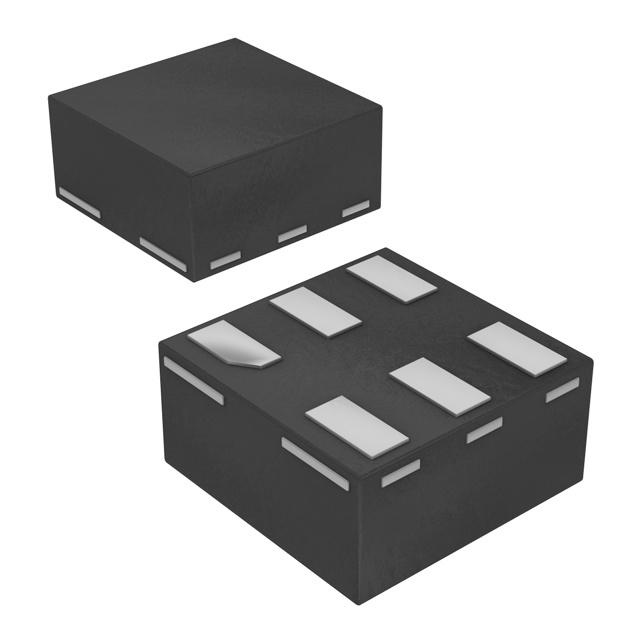

NEXPERIA 电平转换器 74AUP1T98GS,132

74AUP1T98GS,132概述

    Nexperia 74AUP1T98 低功耗可配置门级电压转换器

    1. 产品简介


    Nexperia的74AUP1T98是一款低功耗、低电压的可配置逻辑门芯片,适用于需要电压电平转换的应用场景。它提供多种逻辑功能,如多路选择器(MUX)、与非门(NAND)、或非门(NOR)、与门(AND)以及反相器(Inverter)等。该芯片能够接受1.8 V低电压CMOS信号输入,并在单电源电压(2.5 V或3.3 V)下正常运行。其广泛的工作电压范围使得它能够在电池电压下降时仍能保持正常工作。

    2. 技术参数


    - 工作电压范围:2.3 V至3.6 V
    - 静态电流:最大1.5 μA(在典型操作条件下)
    - 动态特性:传播延迟时间(tpd)范围为1.3 ns至8.6 ns(不同负载条件下的变化)
    - 噪声容限:高
    - ESD保护:人体模型(HBM):> 5000 V;机器模型(MM):> 200 V;接触放电模型(CDM):> 1000 V
    - 工作温度范围:-40 °C 至 +125 °C

    3. 产品特点和优势


    - 宽泛的工作电压范围:确保芯片在各种供电条件下的稳定性。
    - 高噪声容限:有效防止干扰导致的误操作。
    - 出色的ESD保护性能:增强设备的可靠性和使用寿命。
    - 低静态功率消耗:在部分断电模式下减少能量浪费。
    - 广泛的封装选项:适用于不同的安装需求。

    4. 应用案例和使用建议


    该芯片适用于多种应用场合,包括但不限于便携式设备、汽车电子系统和消费类电子产品。例如,在便携式设备中,74AUP1T98可以用作电压电平转换器,以确保不同模块间的信号兼容性。在汽车电子系统中,它的高ESD保护能力可以提高系统的整体可靠性。为了优化使用效果,建议在设计电路时充分考虑负载条件,并适当调整外部元件以实现最佳性能。

    5. 兼容性和支持


    74AUP1T98可与其他标准逻辑IC配合使用,具有良好的互操作性。Nexperia公司提供了详尽的技术支持文档和专业团队服务,以帮助用户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:如何测量74AUP1T98的传播延迟时间?
    - 解决方案:根据测试电路图(Fig. 13)设置测试电路,通过改变负载电容(CL)和负载电阻(RL),然后测量输出端从低电平到高电平以及从高电平到低电平的切换时间。
    - 问题:如何在部分断电模式下操作74AUP1T98?
    - 解决方案:通过启用内部的IOFF电路来实现部分断电模式操作。在这些模式下,芯片会自动关闭输出以避免反向电流对系统造成损害。

    7. 总结和推荐


    74AUP1T98具备强大的低功耗、高可靠性和广泛的操作温度范围等特性,使其成为众多应用场景的理想选择。特别是对于需要在低电压环境下进行信号转换和逻辑运算的设计来说,这款芯片无疑是一个极佳的选择。因此,我们强烈推荐将Nexperia的74AUP1T98纳入您的下一个项目中。

74AUP1T98GS,132参数

参数
数据速率 -
电路数量 1
输出类型 单端
电压- VCCB 2.3V~3.6V
最大工作供电电压 3.6V
转换器类型 Voltage Level
输出信号类型 -
输入信号类型 -
每个电路的通道数 1
传播延迟时间 7.5ns
通道类型 单向
最小工作供电电压 2.3V
电压- VCCA 1.8V~2.7V
通用封装 XSON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

74AUP1T98GS,132厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AUP1T98GS,132数据手册

厂牌 PDF简要描述 下载
NEXPERIA 电平转换器 NEXPERIA 74AUP1T98GS,132 74AUP1T98GS,132数据手册

74AUP1T98GS,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1234 ¥ 1.0923
15000+ $ 0.1223 ¥ 1.0826
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 5461.5
直接购买
加入购物车
