74ALVC164245PAG

产品分类: 电平转换器
产品描述: 瑞萨电子 总线收发器74ALVC, 非反相, 48引脚, 16位, 36路
供应商型号: 74ALVC164245PAG
供应商: 国内现货
标准整包数: 1

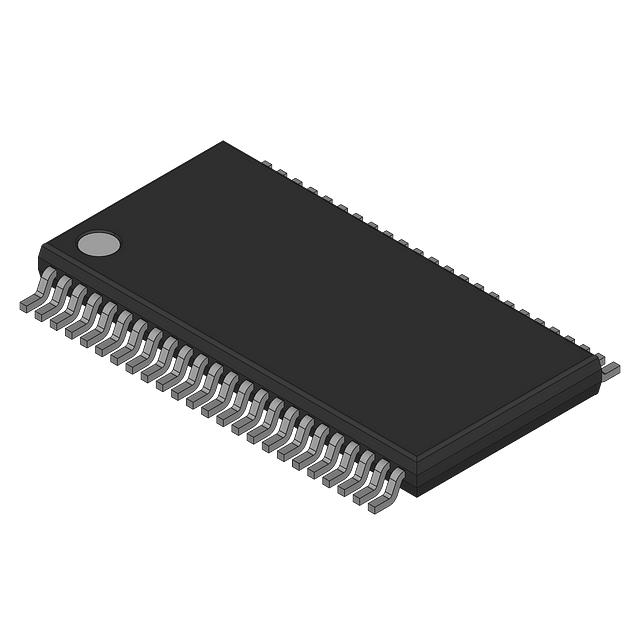

RENESAS ELECTRONICS 电平转换器 74ALVC164245PAG

74ALVC164245PAG概述


    产品简介


    IDT74ALVC164245:16位3.3V至5V电平转换收发器
    IDT74ALVC164245是一款专门用于3.3V和5V系统间进行电平转换的16位收发器,支持3态输出。这款器件广泛应用于混合电压系统、5V PCI接口到3.3V总线结构、电信系统等场合,能够在不同电压环境下实现可靠的信号传输。

    技术参数


    - 工作温度范围:工业级温度范围(-40°C 至 +85°C)
    - 电源电压:VCCA = 2.7V 至 3.6V, VCCB = 5V ± 0.5V
    - 输出驱动能力:±24mA
    - 典型传播延迟:tPLH (从B端到A端) < 5.9ns, tPHL (从A端到B端) < 5.8ns
    - 输出高电平电压:VCCA = 2.7V时,VOL < 0.2V;VCCA = 3.3V时,VOL < 0.55V
    - 输出低电平电压:VCCB = 4.5V时,VOH > 4.3V;VCCB = 5.5V时,VOH > 5.3V
    - 封装类型:TSSOP (PAG48), SSOP (PVG48)

    产品特点和优势


    1. 高集成度:集成了两个独立的电源引脚,分别支持3.3V和5V系统。
    2. 高速传输:能够实现快速的数据传输,满足现代通信需求。
    3. 高可靠性:具备超过2000V的静电放电保护(ESD),确保在工业环境中稳定运行。
    4. 宽工作电压范围:适用于多种工业和消费电子应用场景。
    5. 封装小巧:提供TSSOP和SSOP两种封装,方便在不同尺寸的PCB上使用。

    应用案例和使用建议


    应用场景:
    - 混合电压系统:在需要同时兼容3.3V和5V系统的场合,例如老式电信系统向新标准过渡。
    - 高速数据传输:在高速PCI接口与3.3V总线结构之间进行数据转换。
    - 多电压平台:在需要同时使用多种电压的设备中作为电平转换器。
    使用建议:
    - 确保供电电压稳定,避免过高或过低的电压导致器件损坏。
    - 在设计电路时注意引脚分配,合理安排VCCA和VCCB的连接。
    - 结合具体应用选择合适的封装类型(TSSOP或SSOP)以满足空间和散热要求。

    兼容性和支持


    - 兼容性:该器件支持3.3V和5V两种电源输入,与大部分现代电子系统兼容。
    - 技术支持:提供详细的技术文档和支持服务,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输不稳定 | 检查供电电压是否在规定范围内,确认信号路径无干扰。 |
    | 输出电流不足 | 检查负载情况,确认输出驱动能力满足需求。 |
    | 静电放电(ESD)损伤 | 使用防静电措施操作,如佩戴防静电手环。 |

    总结和推荐


    IDT74ALVC164245是一款高性能的16位电平转换收发器,适用于各种需要在3.3V和5V系统间进行信号转换的应用场景。其出色的抗干扰能力和稳定的性能使其成为复杂系统中的理想选择。对于需要高可靠性和多功能性的应用场合,强烈推荐使用该产品。

74ALVC164245PAG参数

参数
最小工作供电电压 2.7V,4.75V
数据速率 -
转换器类型 Voltage Level
电路数量 2
电压- VCCB 4.5V~5.5V
输入信号类型 -
通道类型 双向
最大工作供电电压 3.6V,3.65.25
电压- VCCA 2.7V~3.6V
每个电路的通道数 8
传播延迟时间 6.7ns@ 2.7V @ 5V
输出类型 三态,非反相
输出信号类型 -
长*宽*高 12.5mm(长度)*6.1mm(宽度)
通用封装 TSSOP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

74ALVC164245PAG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74ALVC164245PAG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电平转换器 RENESAS ELECTRONICS 74ALVC164245PAG 74ALVC164245PAG数据手册

74ALVC164245PAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
38+ ¥ 9.1378
39+ ¥ 8.8199
40+ ¥ 8.661
42+ ¥ 8.5816
库存: 61
起订量: 39 增量: 1
交货地:
最小起订量为:39
合计: ¥ 343.97
直接购买
加入购物车
