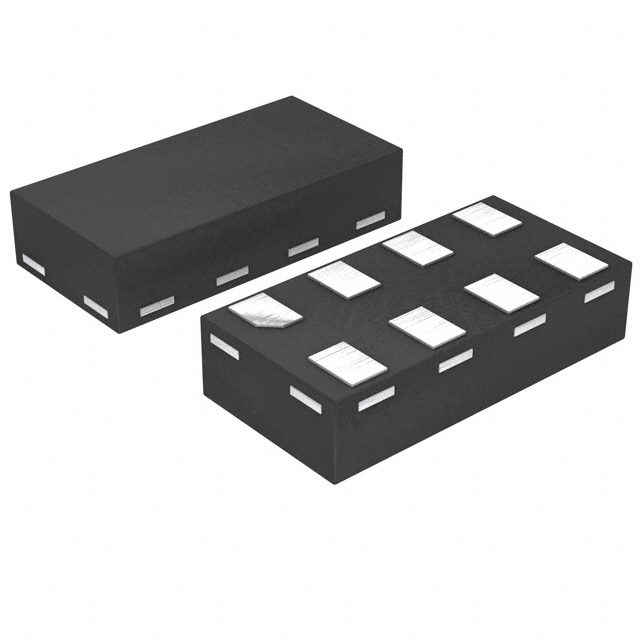

74AVC2T45GT-Q100X

产品分类: 电平转换器
厂牌: NEXPERIA
产品描述: Voltage Level 12.7ns 三态,非反相 1 2 3.6V 500Mbps 双向 800mV~3.6V 800mV~3.6V XSON-8 贴片安装,黏合安装
供应商型号: AV-S-NXE74AVC2T45GTQ1!A
供应商: Avnet
标准整包数: 5000
NEXPERIA 电平转换器 74AVC2T45GT-Q100X

74AVC2T45GT-Q100X概述

    74AVC2T45-Q100 Dual-Bit, Dual-Supply Voltage Level Translator/Transceiver



    1. 产品简介




    74AVC2T45-Q100 是一款双位双向电压电平转换器/收发器,能够实现双向电平转换。它具有两个数据输入输出端口(nA 和 nB),一个方向控制输入端口(DIR)和两个供电引脚(VCC(A) 和 VCC(B))。VCC(A) 和 VCC(B) 可以连接任何在 0.8 V 至 3.6 V 之间的电源电压,这使得该设备适用于不同低电压节点(如 0.8 V、1.2 V、1.5 V、1.8 V、2.5 V 和 3.3 V)之间的电平转换。输入输出端口分别参考 VCC(A) 和 VCC(B),根据 DIR 输入的不同状态,可以选择从 nA 到 nB 或从 nB 到 nA 的传输方向。


    2. 技术参数




    - 供电范围:VCC(A) 和 VCC(B) 均为 0.8 V 至 3.6 V。
    - 工作温度范围:-40°C 至 +85°C 或 -40°C 至 +125°C。
    - 数据速率:
    - 500 Mbit/s(1.8 V 至 3.3 V 转换)
    - 320 Mbit/s(<1.8 V 至 3.3 V 转换)
    - 320 Mbit/s(2.5 V 或 1.8 V 转换)
    - 280 Mbit/s(1.5 V 转换)
    - 240 Mbit/s(1.2 V 转换)
    - 噪声裕量:高。
    - ESD保护:MIL-STD-883 方法 3015 Class 3B 超过 8000 V,HBM JESD22-A114E Class 3B 超过 8000 V,MM JESD22-A115-A 超过 200 V。
    - 最大输出电流:±50 mA。
    - 存储温度范围:-65°C 至 +150°C。
    - 总功耗:最高 250 mW(TSSOP8 封装在超过 55°C 时线性降额,VSSOP8 封装在超过 110°C 时线性降额,XSON8 封装在超过 118°C 时线性降额)。


    3. 产品特点和优势




    - 汽车级认证:符合 AEC-Q100 标准 Grade 1,确保在极端环境下的可靠性。
    - 宽温度范围:适用于从 -40°C 至 +85°C 和 -40°C 至 +125°C 的广泛温度范围。
    - 高耐压能力:ESD 保护能力强,确保了在工业应用中的稳定性。
    - 低噪声:输出噪声过冲和欠冲小于 10% 的 VCC。
    - 部分断电模式:通过 IOFF 电路提供部分断电模式,防止设备在断电状态下产生电流倒灌。
    - 快速响应时间:典型传播延迟时间为纳秒级别,适合高速数据传输需求。


    4. 应用案例和使用建议




    该设备可以广泛应用于需要双向电平转换的场合,例如汽车电子、消费电子、通信设备等。具体应用场景如下:

    - 汽车电子:用于车载娱乐系统、导航系统和其他需要信号电平转换的场合。
    - 消费电子:适用于各种移动设备、智能家居产品等,进行不同电压域之间的信号电平转换。
    - 通信设备:用于不同接口标准之间(如 USB、I²C 等)的数据传输。

    使用建议:

    - 在使用过程中,确保所有输入信号电压不超过 VCC 的最大值,避免过压损坏。
    - 需要特别注意的是,当 VCC(A) 或 VCC(B) 为零时,设备将进入挂起模式,此时所有输入输出均处于高阻态。
    - 在设计 PCB 时,合理规划电源和地线布局,确保良好的接地效果和电源稳定性。


    5. 兼容性和支持




    - 兼容性:74AVC2T45-Q100 支持多种低压电源,如 0.8 V 至 3.6 V,使其与不同供应商的产品兼容性良好。
    - 技术支持:Nexperia 提供全面的技术文档和在线支持,确保用户在使用过程中获得必要的帮助。


    6. 常见问题与解决方案




    - 问题 1:输入信号电压超过 VCC 最大值。
    - 解决方案:确认所有输入信号电压不超过 VCC 的最大值。

    - 问题 2:设备在特定条件下无法正常工作。
    - 解决方案:检查是否所有供电引脚均已正确接通电源,确认没有输入信号导致设备进入高阻态。

    - 问题 3:设备功耗过高。
    - 解决方案:确保所有输入信号在有效范围内,关闭未使用的输入通道,并考虑使用部分断电模式来降低功耗。


    7. 总结和推荐




    74AVC2T45-Q100 作为一款高性能的双位双向电压电平转换器,具备广泛的适用性和优良的可靠性。其显著的优势包括汽车级认证、宽温度范围、高耐压能力和快速响应时间,非常适合用于复杂且要求严格的电子产品中。对于需要进行双向电平转换的应用场景,强烈推荐使用该产品。

74AVC2T45GT-Q100X参数

参数
输出类型 三态,非反相
输出信号类型 -
最大工作供电电压 3.6V
数据速率 500Mbps
输入信号类型 -
转换器类型 Voltage Level
通道类型 双向
最小工作供电电压 -
每个电路的通道数 2
电压- VCCB 800mV~3.6V
传播延迟时间 12.7ns
电路数量 1
电压- VCCA 800mV~3.6V
通用封装 XSON-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
