首页  >  产品百科  >  74LVC1T45FX4-7

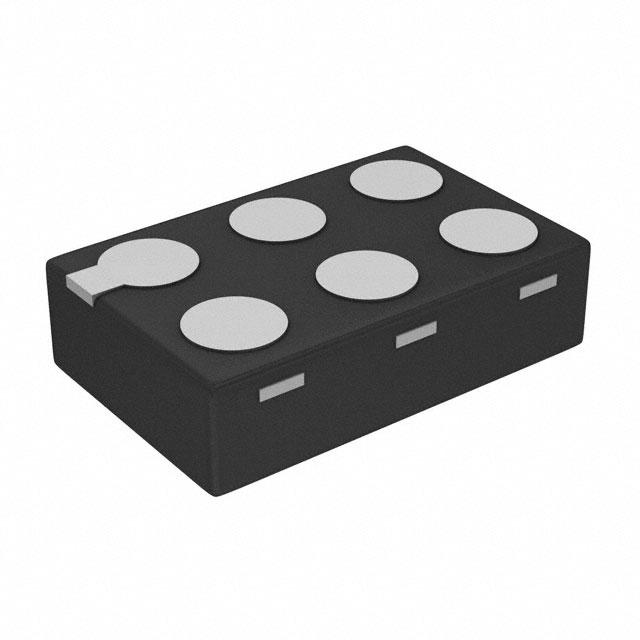

74LVC1T45FX4-7

产品分类: 电平转换器
厂牌: DIODES
产品描述: Voltage Level 三态,非反相 1 1 双向 1.65V~5.5V 1.65V~5.5V DFN 贴片安装,黏合安装 1.4mm*900μm*370μm
供应商型号: 74LVC1T45FX4-7
供应商: 国内现货
标准整包数: 5000
DIODES 电平转换器 74LVC1T45FX4-7

74LVC1T45FX4-7概述


    产品简介


    74LVC1T45 是一种单比特、双电源轨双向电平转换器,具有三态输出功能。它适用于不同电压域之间的单比特逻辑信号传输。74LVC1T45 的设计允许在1.65V至5.5V范围内进行任意低电压转换,支持多种应用场景,如手机、平板电脑、路由器和电视等消费电子及计算机外设领域。

    技术参数


    - 电源电压范围:
    - VCC(A): 1.65V 至 5.5V
    - VCC(B): 1.65V 至 5.5V
    - 输出驱动能力:
    - 在3.3V时输出电流为±24mA
    - 功耗:
    - 最大ICC电流为16μA
    - 噪声抑制:
    - 典型值为100mV(迟滞)
    - 保护特性:
    - ESD保护超过JESD 22标准
    - 最大连续输出电流:
    - ±50mA

    产品特点和优势


    74LVC1T45 通过支持宽电源电压范围(1.65V至5.5V),提供出色的灵活性,能够在不同的电压域之间无缝转换信号。此外,其高达24mA的输出驱动能力和低功耗特性(最大ICC电流仅为16μA)使其在高性能和低能耗方面具备显著优势。高噪声抑制能力和强大的ESD保护进一步提升了其可靠性和耐用性。

    应用案例和使用建议


    应用场景:
    - 用于不同逻辑类型的电压水平转换,例如在笔记本电脑中将信号从一个芯片传递到另一个芯片,而无需担心它们运行在不同的电压上。
    - 信号隔离,在电源关闭的情况下确保信号不被加载。
    使用建议:
    - 当需要进行高可靠性电压转换时,建议使用此器件,并确保输入和输出电压在指定范围内。
    - 在设计电路时,要注意确保信号传输路径中没有过载情况,以免影响器件的正常工作。

    兼容性和支持


    74LVC1T45 支持与不同电压域的逻辑芯片兼容。Diodes Incorporated提供了详细的用户手册和技术支持,以帮助用户更好地理解和使用这款器件。

    常见问题与解决方案


    - 问题:器件在零电压下工作时,输出保持高阻态。
    - 解决方案: 确保两个电源电压都不为零,从而避免输出处于高阻态。

    - 问题:信号转换延迟过长。
    - 解决方案: 检查输入信号的速度是否符合器件的要求,并确保所有连接都正确无误。

    总结和推荐


    总体而言,74LVC1T45 是一款高效、可靠的单比特双向电平转换器,适用于广泛的电压转换需求。其卓越的功率效率、可靠的噪声抑制能力和广泛的电源电压范围使其成为多种应用场合的理想选择。因此,强烈推荐使用74LVC1T45 进行跨电压域的信号传输和电平转换。

74LVC1T45FX4-7参数

参数
最小工作供电电压 -
传播延迟时间 -
输出信号类型 -
电压- VCCB 1.65V~5.5V
最大工作供电电压 -
每个电路的通道数 1
数据速率 -
输出类型 三态,非反相
电压- VCCA 1.65V~5.5V
电路数量 1
输入信号类型 -
转换器类型 Voltage Level
通道类型 双向
长*宽*高 1.4mm*900μm*370μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74LVC1T45FX4-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74LVC1T45FX4-7数据手册

厂牌 PDF简要描述 下载
DIODES 电平转换器 DIODES 74LVC1T45FX4-7 74LVC1T45FX4-7数据手册

74LVC1T45FX4-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.6337
8000+ ¥ 0.6171
12000+ ¥ 0.6061
库存: 50000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3168.5
