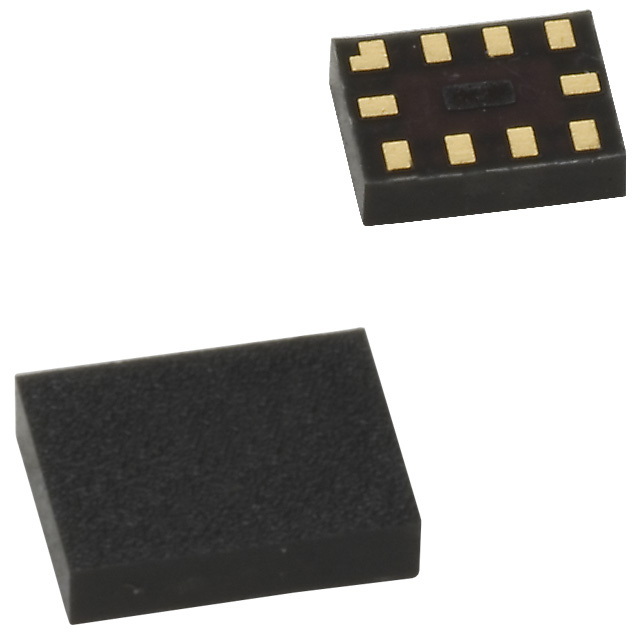

FXL2T245L10X

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: Voltage Level 24ns 三态,非反相 1 2 1.1V 3.6V 双向 1.1V~3.6V 1.1V~3.6V QFN 贴片安装,黏合安装 2.1mm(长度)*1.6mm(宽度)
供应商型号: CY-FXL2T245L10X
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 电平转换器 FXL2T245L10X

FXL2T245L10X概述


    产品简介


    FXL2T245低电压双供应2位信号翻译器
    FXL2T245是一款低电压、双供应的2位信号翻译器,具有可配置电压供应和信号电平的功能,并提供3态输出。该器件适用于不同逻辑电平之间的单向和双向电压转换,能够将电压范围从1.1 V至3.6 V的任意两个水平进行转换。该器件特别适用于需要多电压环境下的信号传输和管理的应用领域。

    技术参数


    - 电源电压(VCC):
    - VCCA:1.1 V 至 3.6 V
    - VCCB:1.1 V 至 3.6 V
    - 输入电压(VI):
    - 端口A:0 V 至 3.6 V
    - 端口B:0 V 至 3.6 V
    - 控制引脚(T/R, OE):0 V 至 VCCA
    - 输出电压(VO):
    - 高电平输出:VCCO - 0.2 V 至 VCCO
    - 低电平输出:0.2 V 至 VCCO
    - 电源电流(ICC):
    - 无负载时:10 µA
    - 每个输入增加时:500 µA
    - 传播延迟时间(tPLH, tPHL):
    - 传播延迟范围:0.2 ns 至 22.0 ns
    - 输出使能延迟时间(tPZH, tPZL):
    - 输出使能范围:0.5 ns 至 17.0 ns
    - 输入电容(CIN):
    - 输入引脚(OE, TR):4 pF
    - 输入/输出引脚(An, Bn):5 pF

    产品特点和优势


    - 双方向接口: 能够实现1.1 V到3.6 V之间任意两个电平间的双向信号传输。
    - 全可配置: 输入端跟随VCCA电平变化,可以灵活配置电压供应。
    - 非优选上电顺序: 允许VCC在任意顺序下启动。
    - 3态输出: 在未达到有效VCC水平前保持高阻态。
    - 控制引脚参考电压: OE和T/R引脚的参考电压为VCCA。
    - 防护措施: 内置电源断电保护机制,确保安全使用。
    - 封装尺寸小: 采用10引脚MicroPak封装,适合紧凑空间布局。

    应用案例和使用建议


    应用案例:
    FXL2T245常用于多种逻辑电路中,如微控制器与外围设备之间的信号转换。例如,它可以用于不同电压平台下的微处理器与传感器间的通信。
    使用建议:
    - 建议在接通电源时,先为T/R引脚供电,再接通其他数据输入端口。
    - 使用前需确保所有未使用的输入端保持在VCCI或接地状态,以避免信号干扰。
    - 对于大规模集成应用,建议对每个数据点进行单独验证,以确保符合实际需求。

    兼容性和支持


    - 兼容性: FXL2T245支持广泛的工作电压范围,可用于多种逻辑电平转换场景。
    - 支持服务: ON Semiconductor提供详细的技术文档和在线技术支持,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1: 无法正常切换到3态输出。
    - 解决方案: 确认OE引脚已正确拉高。

    - 问题2: 输入信号未被正确识别。
    - 解决方案: 确认输入信号电平符合器件规定的电平范围。

    总结和推荐


    综合评估:
    FXL2T245凭借其高性能、灵活性及紧凑封装设计,非常适合用于多电压环境下的信号翻译。其广泛的电压支持范围和强大的保护功能,使其成为许多逻辑电路的理想选择。
    推荐:
    我们强烈推荐FXL2T245应用于需要多电压逻辑信号翻译的场合。对于设计者来说,这款器件不仅提供了可靠的信号传输,还具备易于集成的优势。

FXL2T245L10X参数

参数
转换器类型 Voltage Level
最大工作供电电压 3.6V
电压- VCCB 1.1V~3.6V
数据速率 -
输出类型 三态,非反相
最小工作供电电压 1.1V
传播延迟时间 24ns
电路数量 1
输出信号类型 -
电压- VCCA 1.1V~3.6V
输入信号类型 -
每个电路的通道数 2
通道类型 双向
长*宽*高 2.1mm(长度)*1.6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
