GTL2000DL,518

产品分类: 电平转换器
厂牌: NXP SEMICONDUCTORS
产品描述: Voltage Level 漏极开路 1 22 双向 1V~5.5V 1V~5.5V SSOP-48 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

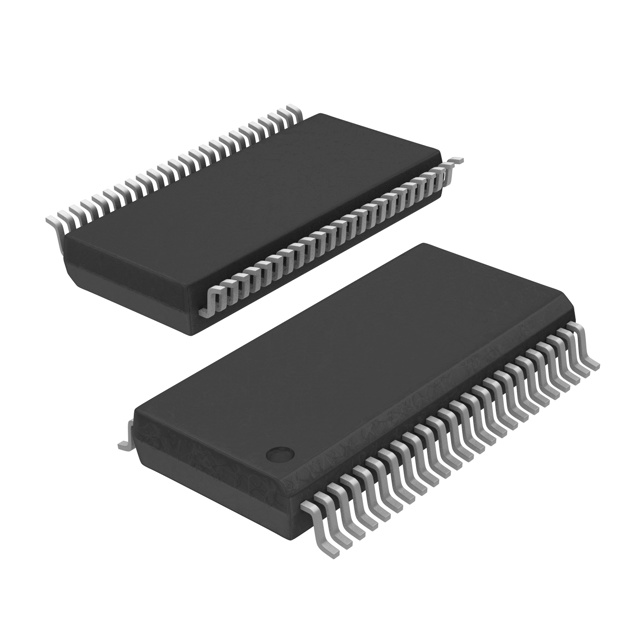

NXP SEMICONDUCTORS 电平转换器 GTL2000DL,518

GTL2000DL,518概述

    GTL2000:22位双向低电压转换器的技术手册



    1. 产品简介




    产品类型:22位双向低电压转换器
    主要功能:实现1.0 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V和5 V总线之间的电压电平翻译,可直接接口GTL、GTL+、LVTTL/TTL和5 V CMOS信号电平。
    应用领域:适用于任何需要双向或单向电压电平转换的应用,特别是在处理器I2C端口、GTL/GTL+到LVTTL/TTL信号电平的转换中表现出色。


    2. 技术参数




    - 支持的电压范围:1.0 V 至 5.0 V
    - 输入/输出电压:0 V 至 5.5 V
    - 电源电压:无需外部电源,无闩锁现象
    - 输入容差:5 V 耐受输入
    - 通道电阻:6.5 Ω(低电阻)
    - 待机电流:极低
    - 引脚配置:具有流线型引脚布局,便于电路板走线
    - ESD保护:超过2000 V HBM,200 V MM,1000 V CD
    - 封装形式:SSOP48、TSSOP48


    3. 产品特点和优势




    - 无方向控制:支持双向电压翻译,无需方向控制引脚。
    - 超低电阻:输入输出之间电阻仅为6.5 Ω,确保高效的电压转换。
    - 高可靠性:ESD保护卓越,有效防止静电损坏。
    - 广泛适用性:兼容多种电压标准,适用性强。


    4. 应用案例和使用建议




    应用场景:
    - 例如I2C总线,可以将1.8 V、1.5 V、1.2 V或1.0 V处理器的I2C端口转换为常见的3.3 V或5.0 V I2C信号电平。
    - 在GTL/GTL+信号电平与LVTTL/TTL信号电平之间进行转换。

    使用建议:
    - 在使用GTL2000进行双向电压翻译时,确保GREF和DREF均连接到VCC并拉高,通过200 kΩ电阻。
    - 为提高稳定性,可在DREF引脚上添加滤波电容。
    - 确保输出侧的电流限制不超过15 mA,以保持低导通电压。


    5. 兼容性和支持




    - 兼容性:可与多种低压和高压标准兼容,包括GTL、GTL+、LVTTL/TTL和5 V CMOS。
    - 技术支持:制造商提供详细的产品手册和应用指南,协助用户进行设计和调试。


    6. 常见问题与解决方案




    - 问题一:如何设置正确的拉高电阻值?
    解决方案:根据所需的输出电压和电流限制,参考数据表中的“拉高电阻值”表格进行选择。

    - 问题二:GTL2000在高温环境下能否正常工作?
    解决方案:推荐的运行温度范围为-40°C至+85°C,在此范围内可确保正常运行。超出此范围可能导致可靠性降低。


    7. 总结和推荐




    综合评估:
    - GTL2000是一款高效、可靠的双向低电压转换器,具有优秀的电压转换能力和出色的ESD保护。
    - 其广泛的电压兼容性和低通道电阻使其成为许多应用的理想选择。

    推荐使用:
    - 鉴于其优良的设计特性和广泛的应用场景,强烈推荐在需要电压转换的应用中使用GTL2000。

GTL2000DL,518参数

参数
传播延迟时间 -
输出类型 漏极开路
最大工作供电电压 -
电路数量 1
最小工作供电电压 -
电压- VCCB 1V~5.5V
转换器类型 Voltage Level
输入信号类型 -
通道类型 双向
电压- VCCA 1V~5.5V
每个电路的通道数 22
数据速率 -
输出信号类型 -
16mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SSOP-48
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

GTL2000DL,518厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

GTL2000DL,518数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 电平转换器 NXP SEMICONDUCTORS GTL2000DL,518 GTL2000DL,518数据手册

GTL2000DL,518封装设计

查看详情并下载
Symbol
Footprint
3D Model
