FXMA2102L8X

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 电压电平移位器, 电平转换器, MicroPak封装, 8引脚
供应商型号: FXMA2102L8X
供应商: 云汉优选
标准整包数: 1

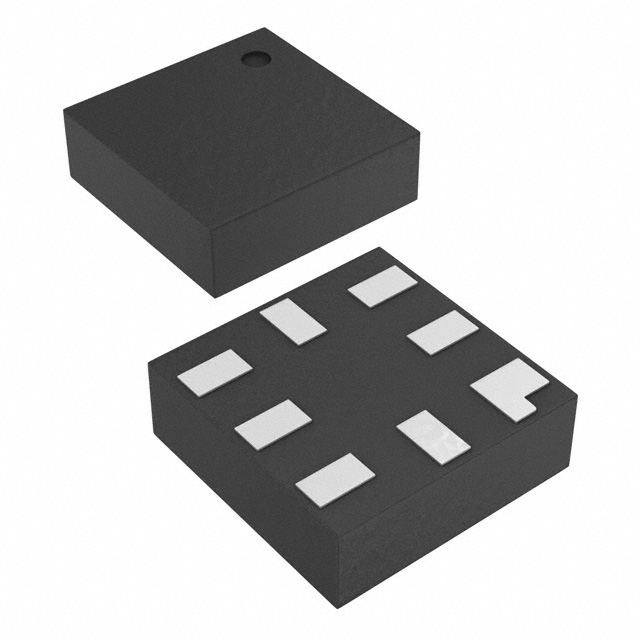

ON SEMICONDUCTOR 电平转换器 FXMA2102L8X

FXMA2102L8X概述


    产品简介




    产品类型:
    FXMA2102 是一款高性能双电压供电转换器,适用于双向电压转换。

    主要功能:
    FXMA2102 能够实现1.65 V到5.5 V之间的双向电压翻译,特别设计用于I2C总线上的主设备和从设备之间的电压转换。它能够处理标准模式和快速模式下的I2C通信,并支持I2C时钟拉伸和多主设备操作。

    应用领域:
    主要应用于需要双向电压翻译的I2C系统中,例如传感器、微控制器和其他电子设备间的信号传输。


    技术参数




    - 电源电压(VCCA/VCCB): 1.65 V 至 5.5 V
    - 输入电压(VIN): 0 V 至 5.5 V
    - 输出低电平电压(VOL): 175 mV(典型值),最大0.4 V
    - 输出电流(IOL): 最大6 mA
    - 电源电流(ICC): 每个电源引脚最大100 mA
    - 存储温度范围(TSTG): -65°C 至 +150°C
    - 绝对最大额定电压: 7.0 V
    - 热阻(ΘJA): 微包体最高279.0°C/W,超薄MLP最高301.5°C/W


    产品特点和优势




    - 双向电压翻译: 支持1.65 V至5.5 V之间的双向电压翻译。
    - 无需方向控制: 自动检测输入信号并自动转换为输出信号。
    - 系统GPIO资源不占用: 当OE引脚连接到VCCA时,不需要额外的GPIO资源。
    - I2C缓冲/重复器: 支持400 pF的缓冲/重复器功能。
    - I2C总线隔离: 支持在总线清除或任何VCC接地的情况下进行总线隔离。
    - ESD保护: 符合JESD22-A114和JESD22-C101标准。


    应用案例和使用建议




    应用案例:
    FXMA2102 可以用于各种需要双向电压翻译的I2C系统,如传感器网络和多主设备系统。

    使用建议:
    为了确保最佳性能,建议使用1 kΩ至10 kΩ的外部上拉电阻(RPU),并且要根据具体的应用场景调整RPU的值,以满足I2C规范的要求。例如,在高速模式(400 kbit/s)下,30%至70%的上升时间应小于300 ns。


    兼容性和支持




    - 兼容性: FXMA2102可以与多种I2C主设备和从设备兼容,包括不同电压水平的设备。
    - 支持: 提供详细的技术文档、应用电路和技术支持,帮助用户正确安装和使用该设备。


    常见问题与解决方案




    - 问题1: 设备无法正常工作。
    - 解决方法: 确保所有输入和输出引脚都被正确配置,并且电源电压在规定范围内。

    - 问题2: 上升时间不符合I2C规范要求。
    - 解决方法: 增加或减小外部上拉电阻(RPU)的值,以满足上升时间的要求。


    总结和推荐




    综合评估:
    FXMA2102 具有双向电压翻译、高可靠性、低功耗和强大的I2C总线隔离功能。这些特性使其成为I2C系统中的理想选择,尤其适用于需要双向电压翻译和I2C总线隔离的应用场景。

    推荐使用:
    基于其强大的功能和广泛的适用性,强烈推荐使用FXMA2102在需要双向电压翻译和I2C总线隔离的各种应用场景中。

FXMA2102L8X参数

参数
电压- VCCA 1.65V~5.5V
转换器类型 Voltage Level
输入信号类型 -
最大工作供电电压 5.5V
电压- VCCB 1.65V~5.5V
输出信号类型 -
输出类型 三态,漏极开路
每个电路的通道数 2
传播延迟时间 105ns
最小工作供电电压 1.65V
数据速率 -
通道类型 双向
电路数量 1
长*宽*高 1.6mm*1.6mm*500μm
通用封装 SOIC-8,SOP-8,TO-220IS-4,UQFN-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FXMA2102L8X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FXMA2102L8X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR FXMA2102L8X FXMA2102L8X数据手册

FXMA2102L8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.92
200+ ¥ 1.652
500+ ¥ 1.16
1000+ ¥ 1.026
库存: 18401
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.92
直接购买
加入购物车
