74AVC1T45FW3-7

产品分类: 电平转换器
厂牌: DIODES
产品描述: Voltage Level 2.8ns 三态 1 1 3.6V 双向 1.2V~3.6V 1.2V~3.6V DFN-0910-6 贴片安装,黏合安装
供应商型号: AV-S-DII74AVC1T45FW37
供应商: Avnet
标准整包数: 5000

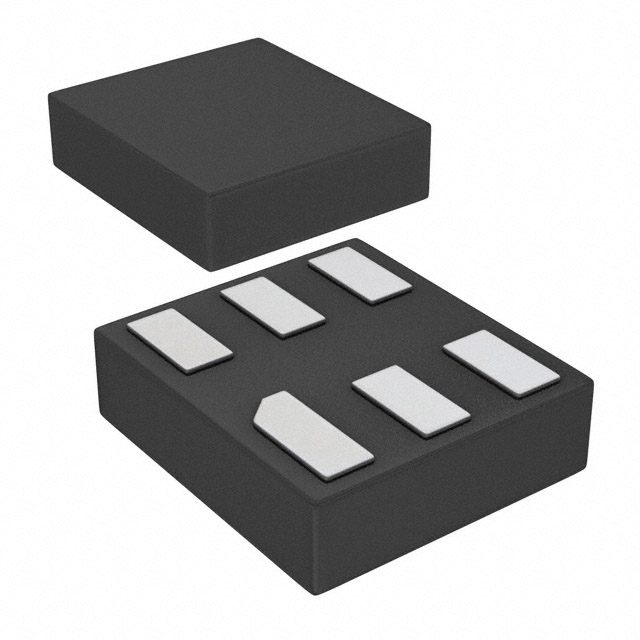

DIODES 电平转换器 74AVC1T45FW3-7

74AVC1T45FW3-7概述

    # 74AVC1T45 单位逻辑位双向电源转换收发器技术手册

    产品简介


    74AVC1T45 是一款单比特双向电源转换收发器,具有三态输出功能,适用于将单个逻辑位传输到不同的电压域。这款收发器特别设计用于在不同电压域之间进行电平转换。A输入/输出引脚跟踪VCCA,而B输入/输出则跟踪VCCB。这种配置使得该器件可以在1.2V至3.6V的宽电压范围内实现通用低压转换。通过方向控制引脚(DIR)可以控制收发器的数据传输方向。当DIR为高电平时,A引脚作为输入,B引脚作为输出;反之亦然。

    技术参数


    供电电压范围
    - VCC(A): 1.2V至3.6V
    - VCC(B): 1.2V至3.6V
    输出驱动能力
    - 在3.3V下,输出驱动电流高达±12mA
    电气特性
    - 高噪声抑制:典型值100mV滞回
    - 支持部分断电模式
    - 输入电压范围:0V至3.6V
    - 纹波电压:±0.3V
    - 输出电压:0V至VCCO
    - 输出电流:
    - 高电平:±12mA
    - 低电平:±12mA
    工作环境
    - 温度范围:-40°C至+150°C
    - 存储温度范围:-65°C至+150°C

    产品特点和优势


    - 宽电压范围:VCC(A) 和 VCC(B) 的工作电压均在1.2V至3.6V之间
    - 高噪声抑制和输入钳位电流:确保在高噪声环境中稳定运行
    - 低功耗和高可靠性:内置ESD保护机制,符合多种工业标准
    - 三态输出:允许无干扰切换和信号隔离
    - 包装环保:完全符合RoHS标准

    应用案例和使用建议


    应用案例
    74AVC1T45 广泛应用于各类便携式设备和消费电子产品中,例如:
    - 手机和平板电脑
    - 笔记本电脑和超极本
    - 网络设备和路由器
    - 电视和媒体播放器
    - 导航系统和个人摄像机
    使用建议
    - 当处理高速数据传输时,注意信号路径的阻抗匹配,以减少反射和衰减。
    - 为了保证最佳性能,在使用前确认所有未使用的输入均已正确接地或连接到相应的电源。
    - 在断电情况下,确保所有电源端口已关闭以防止反向电流损害设备。

    兼容性和支持


    74AVC1T45 可与其他同系列的产品配合使用,其双向电源转换特性使得它能够在不同电压域间进行无缝数据交换。Diodes Incorporated 提供详尽的技术支持,包括详尽的数据手册、设计指南和技术支持服务。此外,用户可以通过官方网站获取更多包装和封装布局信息。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定:检查是否有未接地或悬空的输入端。
    2. 设备无法正常启动:检查供电电压是否符合要求。
    3. 设备过热:确保良好的散热条件并遵循推荐的工作环境温度。
    解决方案
    1. 接地和供电:检查所有的输入端是否正确接地或接收到适当的电压。
    2. 供电电压:确认供电电压符合规格要求。
    3. 散热:适当增加散热片或使用风扇,以保持设备温度在安全范围内。

    总结和推荐


    74AVC1T45 是一款性能优越、广泛应用的单比特双向电源转换收发器,具有高可靠性、广泛的工作电压范围和出色的电气特性。对于需要在不同电压域间进行可靠数据传输的应用场合,这款器件是一个理想的选择。因此,我们强烈推荐使用74AVC1T45以满足您在各种应用场景下的需求。

74AVC1T45FW3-7参数

参数
电压- VCCA 1.2V~3.6V
电压- VCCB 1.2V~3.6V
电路数量 1
输出信号类型 -
数据速率 -
最大工作供电电压 3.6V
通道类型 双向
每个电路的通道数 1
传播延迟时间 2.8ns
转换器类型 Voltage Level
输入信号类型 -
最小工作供电电压 -
输出类型 三态
通用封装 DFN-0910-6
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

74AVC1T45FW3-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74AVC1T45FW3-7数据手册

厂牌 PDF简要描述 下载
DIODES 电平转换器 DIODES 74AVC1T45FW3-7 74AVC1T45FW3-7数据手册

74AVC1T45FW3-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
