R5F1018CALA#W0

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 2KB FLASH 32KB DMA,LVD,POR,PWM,WDT 内部 15 1.6V 5.5V 32MHz CSI,I2C,LINbus,UART,USART A/D 6x8/10b 16bit RL78 WFLGA-25
供应商型号: Q-R5F1018CALA#W0
供应商: 期货订购
标准整包数: 2000

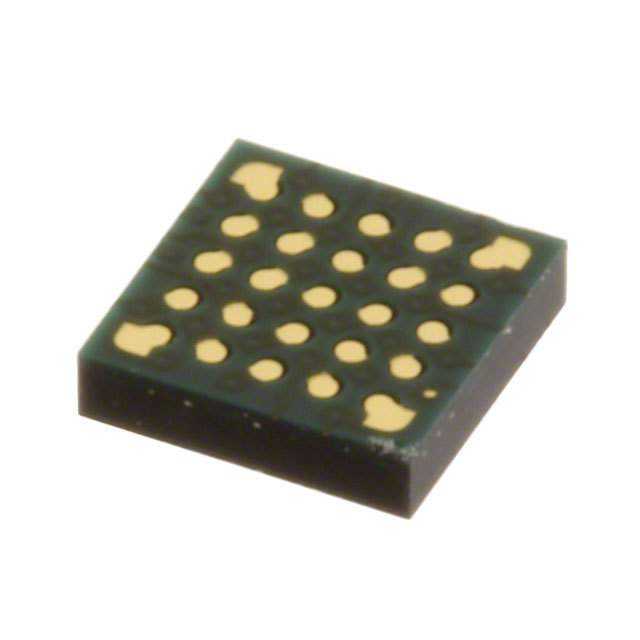

RENESAS ELECTRONICS 微控制器(MCU) R5F1018CALA#W0

R5F1018CALA#W0概述


    产品简介


    RL78/G13 Renesas MCU
    RL78/G13是Renesas Electronics公司开发的一款超低功耗平台微控制器(MCU),广泛应用于通用目的场合。该MCU具有出色的能源效率,运行电压范围为1.6至5.5伏,能够在HALT模式下达到仅66 μA/MHz的超低功耗,RTC(实时时钟)和LVD(欠压检测)模式下功耗可降至0.57 μA。它内置RL78 CPU核心,具有CISC架构和3级流水线处理能力,最小指令执行时间为0.03125 μs(在32 MHz时)到30.5 μs(在32.768 kHz时)。此外,它还提供了多种配置选项,包括闪存容量从16 KB到512 KB,内部RAM从2 KB到32 KB。

    技术参数


    - 供电电压: 1.6 V 至 5.5 V
    - 工作模式: HALT、STOP 和 SNOOZE 模式
    - CPU核心: RL78 CPU核心,CISC架构,3级流水线
    - 地址空间: 1 MB
    - 内存容量:
    - 闪存(Flash):16 KB 至 512 KB
    - 数据闪存(Data Flash):4 KB 至 8 KB
    - 时钟频率: 32 MHz 至 1 MHz
    - 时钟精度: ±1.0%(在1.8 V 至 5.5 V 供电,温度范围 -20°C 至 +85°C)
    - 工作温度范围:
    - 消费级应用:-40°C 至 +85°C
    - 工业级应用:-40°C 至 +85°C 或 -40°C 至 +105°C
    - 接口: 多通道串行接口、定时器、ADC、GPIO
    - 电源管理: 内置上电复位电路(POR)和欠压检测(LVD)

    产品特点和优势


    RL78/G13 MCU的主要特点和优势在于其超低功耗技术和多功能性。该MCU的超低功耗模式可以有效延长电池寿命,适用于需要长时间工作的便携式设备。其高度集成的内存和丰富的接口使得该MCU在多个领域中得到广泛应用,包括消费电子产品、工业控制和汽车电子。RL78 CPU核心和多样化的内存配置也使其能够满足不同应用的需求,提供更灵活的设计选择。

    应用案例和使用建议


    RL78/G13 MCU广泛应用于各类智能家电、智能家居系统、工业自动化设备以及医疗设备等领域。例如,在智能家居中,它可以用于智能插座、智能灯泡、传感器节点等设备的控制单元。在工业自动化方面,可用于电机控制、传感器数据采集和通信模块。使用建议包括根据具体应用场景选择合适的闪存和RAM容量,以及考虑功耗需求选择适当的工作模式。

    兼容性和支持


    RL78/G13 MCU与其他Renesas半导体产品和设备具有良好的兼容性,可以通过多种封装形式(如HWQFN、VFBGA、LFQFP等)适应不同的设计需求。Renesas公司还提供了全面的技术支持和服务,包括详细的文档、开发工具(如ICE)以及在线技术支持,帮助客户快速完成产品设计和调试。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题: 如何在编程过程中避免数据闪存的误擦除?
    - 解决方案: 使用编程软件中的保护功能来禁用块擦除和重写操作,或者确保在进行数据闪存编程时正确设置相应的权限。
    2. 问题: 在低功耗模式下,设备无法唤醒。
    - 解决方案: 确认硬件电路连接正常,并检查是否设置了正确的唤醒源,例如通过外部中断或定时器唤醒。
    3. 问题: 如何在程序中使用自编程功能?
    - 解决方案: 参考手册中的指南进行配置,确保在自编程操作时分配足够的RAM区域并正确启用自编程功能。

    总结和推荐


    RL78/G13 MCU凭借其出色的超低功耗性能、高度集成的功能和广泛的适用性,在众多应用场景中表现出色。无论是便携式设备还是工业控制系统,该MCU都是理想的选择。强烈推荐给需要高性能且低功耗的嵌入式系统设计者和制造商。对于寻求最佳性价比和可靠性的项目,RL78/G13无疑是一个优秀的选择。

R5F1018CALA#W0参数

参数
I/O数量 15
EEPROM大小 -
振荡器类型 内部
速度 32MHz
最小工作供电电压 1.6V
程序存储器大小 32KB
数据总线宽度 16bit
最大时钟频率 32MHz
最大工作供电电压 5.5V
数据转换器 A/D 6x8/10b
RAM大小 2KB
电压-电源(Vcc/Vdd) 1.6V~5.5V
程序存储器类型 FLASH
核心处理器 RL78
内核数 -
接口类型 CSI,I2C,LINbus,UART,USART
外设 DMA,LVD,POR,PWM,WDT
通用封装 WFLGA-25
应用等级 工业级
零件状态 在售

R5F1018CALA#W0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F1018CALA#W0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F1018CALA#W0 R5F1018CALA#W0数据手册

R5F1018CALA#W0封装设计

查看详情并下载
Symbol
Footprint
3D Model
