R7FS7G27H2A01CBG#AC0

产品分类: 微控制器(MCU)
产品描述: Renesas Electronics S7G2系列单片机, ARM Cortex M4内核, 176针, BGA封装, 2CAN通道
供应商型号: 1769697
供应商: 海外现货
标准整包数: 1

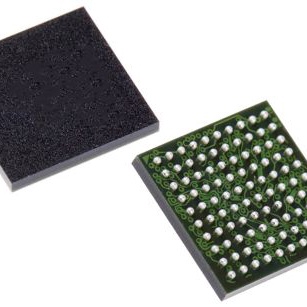

RENESAS ELECTRONICS 微控制器(MCU) R7FS7G27H2A01CBG#AC0

R7FS7G27H2A01CBG#AC0概述


    产品简介


    S7G2微控制器系列
    S7G2微控制器是瑞萨电子推出的Synergy平台的一部分,属于Synergy微控制器家族。该系列微控制器集成了多个基于ARM Cortex-M4内核的32位处理器,具备高性能和多种高级功能,适用于需要复杂处理能力和广泛接口的应用场景。其主要功能包括高性能处理核心、丰富的存储选项、多种通信接口以及强大的安全和加密功能。

    技术参数


    - 处理器
    - ARM Cortex-M4核心,最大运行频率为240 MHz,支持单精度浮点运算。
    - 支持4 GB地址空间。
    - 调试系统:JTAG、SWD和ETM;边界扫描和ARM内存保护单元(MPU)。

    - 存储器
    - 最大4 MB代码闪存(零等待状态)。
    - 64 KB数据闪存(可执行125,000次擦写)。
    - 最大640 KB SRAM。
    - 其他特性包括Flash Cache、内存保护单元(MPU)、内存镜像功能(MMF)和128位唯一ID。

    - 连接性
    - 两个以太网MAC控制器(ETHERC)。
    - 两个以太网直接内存访问控制器(EDMAC)。
    - 两个以太网精确时间协议控制器(EPTPC)。
    - USB 2.0高速模块(USBHS)和全速模块(USBFS)。
    - 多个串行通信接口(如SCI、SPI、I2C、CAN等)。
    - 两个支持SDHC的多通道高速接口(SDHI)。
    - 四通道串行外设接口(QSPI)。

    - 模拟
    - 两个12位模数转换器(ADC12)和两个12位数模转换器(DAC12)。
    - 六个高速模拟比较器(ACMPHS)。
    - 程序可调增益放大器(PGA)。
    - 温度传感器。

    - 定时器
    - 多个32位增强型高分辨率通用PWM定时器(GPT32EH、GPT32E)。
    - 六个32位通用PWM定时器(GPT32)。
    - 两个异步通用定时器(AGT)。
    - 看门狗定时器(WDT)和独立看门狗定时器(IWDT)。

    - 系统和电源管理
    - 多种低功耗模式。
    - 实时时钟(RTC)和VBATT支持。
    - 事件链控制器(ELC)。
    - 多通道DMA控制器(DMAC)和数据传输控制器(DTC)。
    - 密码保护和密钥中断功能(KINT)。
    - 安全和加密
    - AES、3DES、RSA等多种加密算法。
    - 高斯哈希(GHASH)和真随机数生成器(TRNG)。

    产品特点和优势


    S7G2微控制器系列具备以下独特优势:
    - 高性能处理能力:最高运行频率可达240 MHz,支持DSP指令集。
    - 丰富的存储和通信接口:拥有高达4 MB的代码闪存和640 KB的SRAM,支持多种通信标准(如Ethernet、USB、SPI、I2C等)。
    - 先进的人机交互界面:集成图形LCD控制器、JPEG编解码器和电容式触摸感应单元。
    - 多重安全功能:支持AES、RSA等多种加密算法,提供多种看门狗定时器用于系统监控。
    - 灵活的配置:支持多种时钟源、多种低功耗模式,易于系统扩展和电源管理。

    应用案例和使用建议


    应用案例
    S7G2微控制器系列广泛应用于工业自动化、汽车电子、医疗设备等领域。例如,在汽车仪表盘中,可以通过其强大的通信接口和丰富的定时器资源实现复杂的控制逻辑和实时数据处理。
    使用建议
    1. 低功耗设计:合理设置时钟分频器和控制EBCLK输出,降低系统功耗。
    2. 数据完整性保障:使用奇偶校验机制保护关键数据,防止错误读取。
    3. 安全性配置:利用内存保护单元(MPU)和密码保护功能,确保系统的安全性。
    4. 系统稳定性:配置合适的看门狗定时器,防止系统失控导致的死机。

    兼容性和支持


    S7G2微控制器与多种外部设备和标准兼容,如Ethernet、USB、I2C、SPI等。瑞萨电子提供了详尽的技术文档和支持服务,包括用户手册、开发工具和在线技术支持。此外,用户可以利用瑞萨电子的在线社区获得额外的帮助和资源。

    常见问题与解决方案


    1. 系统无法启动
    - 解决方法:检查电源电压和复位电路是否正常。
    2. 通信异常
    - 解决方法:重新配置相关寄存器和时钟设置。
    3. 内存故障
    - 解决方法:使用内置的奇偶校验和错误检测功能进行诊断和修复。
    4. 数据传输失败
    - 解决方法:检查DMA通道配置是否正确,确认数据流是否顺畅。

    总结和推荐


    综上所述,S7G2微控制器凭借其高性能、丰富的功能和高度的灵活性,适用于各种复杂应用场景。其强大的安全功能和广泛的兼容性使其在市场上具有很强的竞争力。强烈推荐在需要高性能、多功能和高可靠性的应用场景中使用S7G2微控制器。对于追求高效能和高稳定性的工程师和开发者来说,S7G2是一个值得选择的产品。

R7FS7G27H2A01CBG#AC0参数

参数
内核数 1
振荡器类型 内部
RAM大小 640KB
电压-电源(Vcc/Vdd) 2.7V~3.6V
程序存储器类型 FLASH
外设 DMA,LCD,LVD,POR,PWM,WDT
最小工作供电电压 2.7V
最大工作供电电压 3.6V
EEPROM大小 64 x 8
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,MMC,QSPI,SCI,SD,SPI,SSI,UART,USART,USB
程序存储器大小 4MB
最大时钟频率 240MHz
数据转换器 A/D 21x12b,D/A 2x12b
I/O数量 126
速度 240MHz
核心处理器 ARM® Cortex®-M4
数据总线宽度 32bit
长*宽*高 13mm(长度)*13mm(宽度)

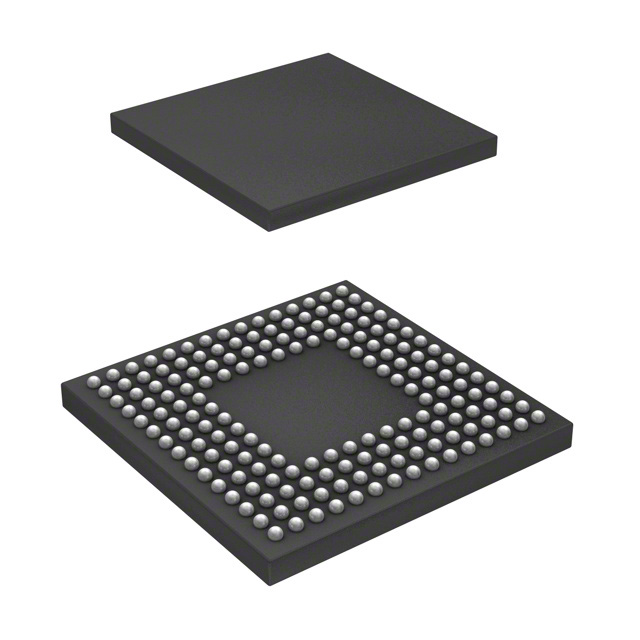

通用封装 BGA-176
安装方式 贴片安装
零件状态 在售
包装方式 托盘

R7FS7G27H2A01CBG#AC0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R7FS7G27H2A01CBG#AC0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R7FS7G27H2A01CBG#AC0 R7FS7G27H2A01CBG#AC0数据手册

R7FS7G27H2A01CBG#AC0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 213.8249
7+ ¥ 204.7603
13+ ¥ 200.3734
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 213.82
