R5F100FFAFP#50

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 8KB FLASH 96KB DMA,LVD,POR,PWM,WDT 内部 31 CSI,I2C,LINbus,UART,USART 8 x 8 A/D 10x8/10b 16bit RL78 LQFP-44 贴片安装,黏合安装
供应商型号: 968-R5F100FFAFP#50
供应商: Mouser
标准整包数: 1

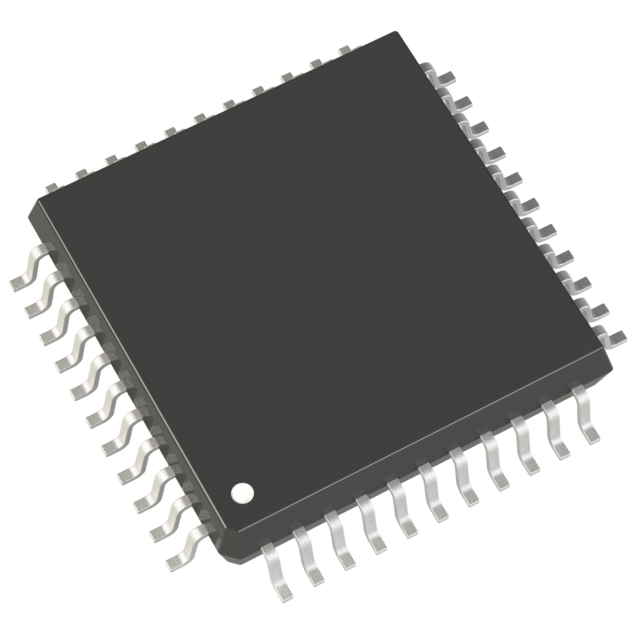

RENESAS ELECTRONICS 微控制器(MCU) R5F100FFAFP#50

R5F100FFAFP#50概述

    RL78/G13 Microcontroller(MCU)产品综述

    1. 产品简介


    RL78/G13是一款来自瑞萨电子的微控制器(Microcontroller),专为广泛的应用领域设计,涵盖消费类及工业类设备。这款MCU以其卓越的低功耗技术和强大的处理能力著称。RL78/G13集成了超低功耗技术、高性能CPU内核、丰富的存储器资源、多样化的外围接口以及精确的时间控制功能,适用于需要高性能且能耗低的应用场景。

    2. 技术参数


    - 电源电压: 单电源供电电压范围1.6V至5.5V
    - HALT模式电流: 66 μA/MHz
    - STOP模式电流: 0.57 μA
    - 最低指令执行时间: 可调范围从0.03125 μs到30.5 μs
    - 地址空间: 1MB
    - 通用寄存器: 8位寄存器×8×4组
    - 片上RAM: 2KB到32KB
    - 代码闪存: 16KB到512KB
    - 数据闪存: 4KB到8KB
    - 高精度内部振荡器: ±1.0%
    - 操作温度范围: -40°C 至 +85°C (A级)
    - 高可靠性: 数据重写次数高达1,000,000次
    - 通信接口: 支持SPI、UART、I2C等多种串行接口
    - 定时器: 16位定时器8至16通道,12位间隔定时器1通道,RTC 1通道
    - 模数转换器: 8位至10位分辨率,最多26个模拟输入通道
    - I/O端口: 16至120个,可配置为开漏输出、TTL缓冲器和片上上拉电阻

    3. 产品特点和优势


    - 超低功耗: 通过HALT、STOP和SNOOZE模式,显著降低运行电流,延长电池寿命。
    - 灵活的时钟配置: 从32MHz到32.768kHz的多个振荡频率选项,满足不同应用需求。
    - 强大而高效的处理能力: RL78 CPU核心支持16位运算,最高可达32 MIPS,适合复杂任务处理。
    - 丰富的外设支持: 多种通信接口和定时器配置,增强了系统的可扩展性和适应性。
    - 可靠的存储系统: 包含代码闪存和数据闪存,确保长期稳定的数据存储。
    - 安全特性: 块擦除和重写禁止功能,有效防止意外数据丢失或篡改。

    4. 应用案例和使用建议


    RL78/G13适用于多种应用场景,如家庭自动化、智能计量、物联网设备和工业控制系统。以下是部分典型应用示例及其相应的使用建议:
    - 家庭自动化:利用其多通道通信接口,可以实现更复杂的通信协议,如Zigbee或Wi-Fi模块的集成。
    - 智能电表:依靠精准的A/D转换器和实时计时功能,可以准确测量用电量并提供实时数据。
    - 物联网传感器节点:凭借其低功耗特性,非常适合电池供电的应用场景,建议优先使用SNOOZE模式以延长使用寿命。
    - 工业控制板:通过使用多通道定时器和高速处理器,实现高效的数据采集和实时控制。

    5. 兼容性和支持


    RL78/G13与其同类产品具有良好的兼容性,可以轻松替换现有设计中的旧型号。瑞萨电子提供了详尽的技术文档和开发工具包,包括在线文档、示例代码和评估套件,方便用户快速上手和进行二次开发。此外,瑞萨还提供全面的技术支持服务,包括在线论坛、电话咨询和技术培训课程。

    6. 常见问题与解决方案


    - 问:如何配置片上振荡器?
    答:请参考《RL78/G13用户手册》第8章“时钟设置”部分,根据具体的应用需求选择合适的频率。

    - 问:数据闪存的最大重写次数是多少?
    答:根据技术手册,数据闪存在正常工作条件下可以重写1,000,000次。
    - 问:怎样防止非法访问代码闪存?
    答:使用代码闪存的安全功能,禁止特定区域的擦除和重写,从而保护敏感程序代码。

    7. 总结和推荐


    RL78/G13凭借其出色的低功耗、高效的处理能力和丰富的外设接口,成为了各类应用场景的理想选择。无论是在消费类产品还是工业设备中,它都能发挥出强大的性能,尤其是在需要长时间运行的设备中,其节能特性尤为突出。综上所述,强烈推荐使用RL78/G13微控制器来构建高性能且低功耗的应用系统。

R5F100FFAFP#50参数

参数
速度 32MHz
数据总线宽度 16bit
I/O数量 31
程序存储器大小 96KB
最大工作供电电压 -
核心处理器 RL78
数据转换器 A/D 10x8/10b
振荡器类型 内部
接口类型 CSI,I2C,LINbus,UART,USART
EEPROM大小 8 x 8
电压-电源(Vcc/Vdd) 1.6V~5.5V
程序存储器类型 FLASH
最小工作供电电压 -
RAM大小 8KB
内核数 -
最大时钟频率 -
外设 DMA,LVD,POR,PWM,WDT
通用封装 LQFP-44
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

R5F100FFAFP#50厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F100FFAFP#50数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F100FFAFP#50 R5F100FFAFP#50数据手册

R5F100FFAFP#50封装设计

查看详情并下载
Symbol
Footprint
3D Model
