首页  >  产品百科  >  UPD78F0500AMCA-CAB-G

UPD78F0500AMCA-CAB-G

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 4KB FLASH 8KB LVD,POR,PWM,WDT 内部,外部 23 2.7V 5.5V 20MHz 3-Wire SIO,I2C,LINbus,UART,USART 8bit 78K/0 LSSOP-30 贴片安装 1.2mm(高度)
供应商型号: 968-78F0500AMCACABG
供应商: Mouser
标准整包数: 1

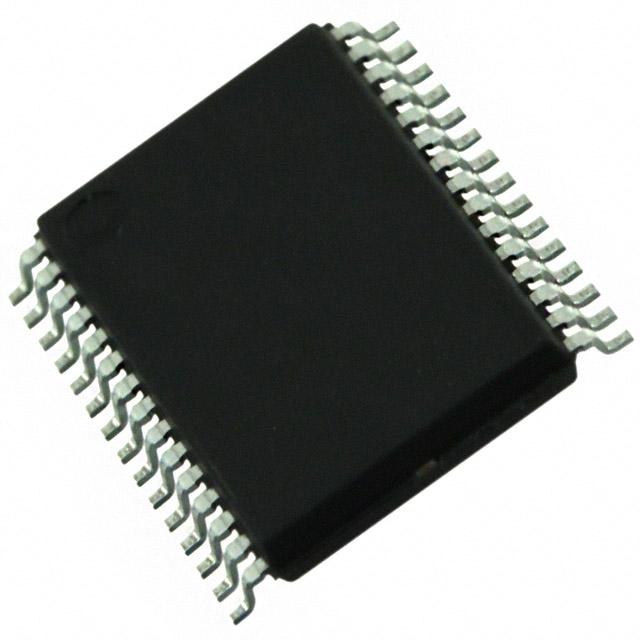

RENESAS ELECTRONICS 微控制器(MCU) UPD78F0500AMCA-CAB-G

UPD78F0500AMCA-CAB-G概述

    78K0/Kx2 Microcontrollers: 技术手册概述

    1. 产品简介


    78K0/Kx2微控制器是8位单芯片微控制器系列,由瑞萨电子(Renesas Electronics)开发。该系列产品广泛应用于计算机、办公设备、通信设备、测试和测量设备、音频和视频设备、家用电器、机床、个人电子产品和工业机器人等领域。它们以高可靠性和多样化的功能著称,适合各种应用场景。

    2. 技术参数


    78K0/Kx2系列微控制器的技术参数包括以下几个关键指标:
    - 输入电压范围:通常为4.5V到5.5V。
    - 工作温度范围:标准型号的工作温度范围为-40°C至85°C。
    - 存储器容量:根据具体型号,程序存储器容量从几KB到数十KB不等;数据存储器容量从几百字节到数千字节不等。
    - 时钟频率:外部时钟频率可达20MHz,内部振荡器频率可达16MHz。
    - I/O端口数量:每个型号具有多个数字输入输出端口,支持PWM输出、A/D转换等功能。
    - 电源管理:低功耗模式,支持待机和休眠模式,实现有效的电源管理和节能。
    - 封装形式:提供多种封装选项,包括QFP、LQFP等。

    3. 产品特点和优势


    - 高性能:支持高达16MHz的内部振荡器,能够满足大多数嵌入式系统的性能需求。
    - 多功能集成:集成了丰富的外设接口,如A/D转换器、PWM、比较器等,大大简化系统设计。
    - 低功耗:支持多种低功耗模式,有效延长电池寿命,特别适合便携式和电池供电设备。
    - 高可靠性:采用了先进的CMOS工艺,确保在各种恶劣环境下的稳定运行。
    - 灵活配置:多种型号和规格可供选择,可根据具体应用需求进行定制化配置。

    4. 应用案例和使用建议


    78K0/Kx2系列微控制器已成功应用于多个行业和项目中,例如智能家电控制板、工业自动化控制系统、楼宇自动化系统等。根据手册提供的应用场景,建议用户在以下方面进行优化:
    - 抗干扰设计:采取必要的抗电磁干扰措施,特别是在工业环境中。
    - 电源管理:合理规划电源设计,采用低功耗模式,提高能效。
    - 软件优化:优化应用程序代码,提高运行效率和响应速度。
    - 硬件设计:注意引脚配置和电路设计,确保信号完整性。

    5. 兼容性和支持


    78K0/Kx2系列微控制器与其他瑞萨电子的产品具有良好的兼容性,如编程器、仿真器等工具均支持该系列产品。此外,瑞萨电子提供了详尽的技术文档和支持服务,帮助用户解决在设计和使用过程中遇到的各种问题。用户可通过官方网站获取最新产品信息和技术资料,也可以直接联系当地销售办公室获取进一步的支持。

    6. 常见问题与解决方案


    根据手册中的内容,列出了一些常见的问题及其解决方案:
    - 输入噪声问题:在固定输入电平或过渡期间,避免输入噪声引起误触发。使用合适的滤波器或上拉/下拉电阻来稳定输入。
    - 未使用输入引脚处理:将未使用的输入引脚连接到VDD或GND,以防止潜在的干扰。
    - 静电放电(ESD)保护:使用防静电袋或容器存放和运输产品,确保操作台和地板接地良好,避免静电放电损害。
    - 初始化状态和电源管理:正确执行复位操作和遵循规定的电源开启/关闭顺序,确保系统正常启动和运行。

    7. 总结和推荐


    总体而言,78K0/Kx2系列微控制器凭借其高性能、多功能集成和低功耗等特点,在众多应用场景中表现出色。无论是对于专业工程师还是初学者,这款产品都是一个可靠的选择。鉴于其广泛的应用领域和卓越的性能表现,强烈推荐在嵌入式系统设计中使用78K0/Kx2系列微控制器。通过合理的系统设计和优化,可以充分发挥其全部潜力,提升整体系统的可靠性和效率。

UPD78F0500AMCA-CAB-G参数

参数
RAM大小 4KB
核心处理器 78K/0
数据总线宽度 8bit
速度 20MHz
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 1.8V~5.5V
振荡器类型 内部,外部
EEPROM大小 -
程序存储器大小 8KB
程序存储器类型 FLASH
最小工作供电电压 2.7V
最大时钟频率 20MHz
数据转换器 -
内核数 -
I/O数量 23
外设 LVD,POR,PWM,WDT
接口类型 3-Wire SIO,I2C,LINbus,UART,USART
长*宽*高 1.2mm(高度)
通用封装 LSSOP-30
安装方式 贴片安装
包装方式 散装

UPD78F0500AMCA-CAB-G厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPD78F0500AMCA-CAB-G数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS UPD78F0500AMCA-CAB-G UPD78F0500AMCA-CAB-G数据手册

UPD78F0500AMCA-CAB-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
