9LPRS501SGLFT

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 400MHz TSSOP-64 贴片安装,黏合安装 17mm*6.1mm*1mm
供应商型号: CSJ-ST60393920
供应商: 海外现货
标准整包数: 1

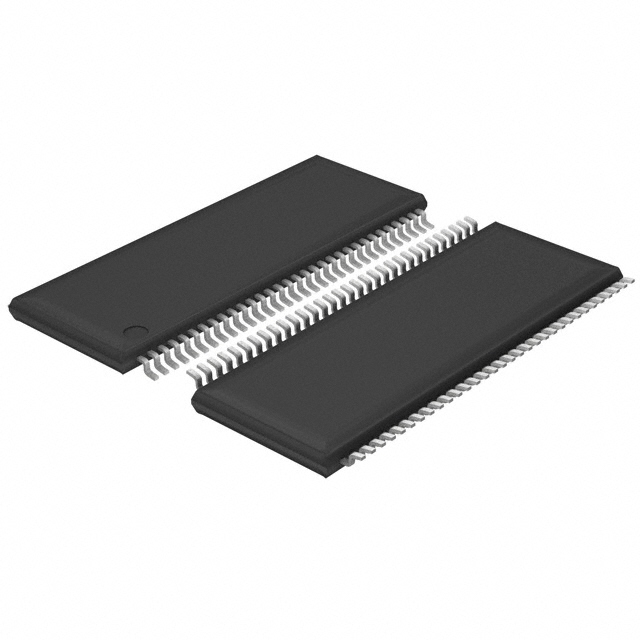

RENESAS ELECTRONICS 锁相环 9LPRS501SGLFT

9LPRS501SGLFT概述


    产品简介


    产品名称:ICS9LPRS501
    类型:时钟发生器芯片
    主要功能:提供高精度、低抖动的差分时钟信号,内置电压调节器和集成电阻,适用于高性能计算机系统、通信设备等领域。
    应用领域:PCI Express(PCIe)Gen 1兼容系统、桌面和移动应用、服务器和其他嵌入式计算设备。

    技术参数


    - 工作电压范围:1.05V 至 3.3V(±5%)
    - 频率输出:可选频率范围包括266.66 MHz、133.33 MHz、200.00 MHz、166.66 MHz、333.33 MHz、100.00 MHz、400.00 MHz。
    - 电源管理:全集成电压调节器和内部串联电阻,减少外部组件需求。
    - 电气特性:±100ppm频率准确度,CPU输出的周期-周期抖动<85ps,SRC输出的周期-周期抖动<125ps,PCI输出的周期-周期抖动<250ps。
    - 工作环境:工业温度范围(-40°C 至 85°C)。

    产品特点和优势


    - 集成化设计:内置电压调节器和串联电阻,减少外部组件需求,简化电路设计。
    - 高精度和低抖动:通过精确的频率控制和低周期-周期抖动确保信号质量。
    - 兼容性:支持多种时钟频率选择,满足不同应用场景需求。
    - 灵活性:可通过SMBus进行配置,支持多种时钟输出模式,如SRC、CPU、PCI等。

    应用案例和使用建议


    应用场景:
    - PCI Express Gen 1:作为PCI Express Gen 1系统的时钟源,确保高速数据传输的稳定性和可靠性。
    - 服务器和嵌入式计算设备:提供高精度时钟信号,提升系统整体性能和稳定性。
    使用建议:
    - 系统配置:根据实际需求选择合适的时钟频率,可通过SMBus配置不同的输出模式。
    - 电源管理:使用电源滤波电容,确保电源电压的稳定性和信号质量。

    兼容性和支持


    - 兼容性:与标准PCIe Gen 1接口兼容,适用于各种主机板和外围设备。
    - 支持服务:提供详细的使用手册和技术文档,支持SMBus配置和调试工具,保证客户能够快速上手并解决问题。

    常见问题与解决方案


    1. Q: 如何设置时钟频率?
    - A: 通过SMBus地址空间进行配置。具体操作请参考用户手册中的配置说明。
    2. Q: 系统无法正常启动,可能的原因是什么?
    - A: 检查电源电压是否在规定范围内,确认时钟信号是否正确输出,如有问题请联系技术支持。
    3. Q: 输出时钟信号不稳定,如何解决?
    - A: 确保晶体振荡器的输入频率正确且稳定,检查电源滤波电容是否合适。

    总结和推荐


    综合评估:ICS9LPRS501是一款高性能、多功能的时钟发生器芯片,集成度高、功耗低,适用于多种应用场合。其出色的频率稳定性和低抖动特性使其成为高端计算和通信系统的理想选择。
    推荐:鉴于其出色的性能和广泛的应用范围,强烈推荐用于需要高精度时钟信号的各类高性能计算和通信系统。对于需要简化电路设计和提高系统可靠性的项目来说,ICS9LPRS501是不可或缺的选择。

9LPRS501SGLFT参数

参数
PLL-锁相环
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 17mm*6.1mm*1mm
通用封装 TSSOP-64
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

9LPRS501SGLFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9LPRS501SGLFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9LPRS501SGLFT 9LPRS501SGLFT数据手册

9LPRS501SGLFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.3366 ¥ 79.081
库存: 3000
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 79.08
直接购买
加入购物车
