5P35021B-000NDGI

产品分类: 锁相环

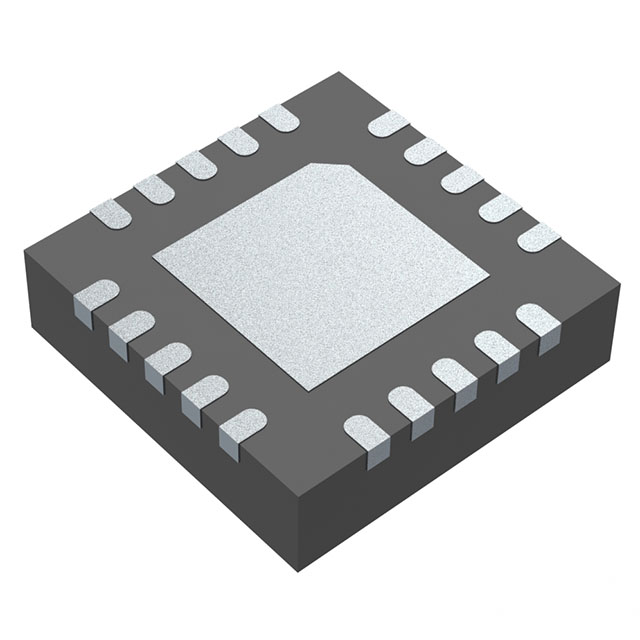

产品描述: 带旁路 500MHz QFN-20-EP 贴片安装
供应商型号: 5P35021B-000NDGI
供应商: 国内现货
标准整包数: 10
RENESAS ELECTRONICS 锁相环 5P35021B-000NDGI

5P35021B-000NDGI概述


    产品简介


    5P35021 VersaClock 程序化时钟发生器
    5P35021 是一款 VersaClock 系列的程序化时钟发生器,专为低功耗、消费类电子产品及高性能 PCI Express 应用设计。它采用三相锁相环(PLL)架构设计,每个PLL均可独立编程,最多可提供六种不同的频率输出。此款时钟发生器具有多种独特的功能,如主动节能(PPS)、性能与功耗平衡(PPB)、过冲抑制技术(ORT)和超低功耗直流振荡器(Extreme Low Power DCO)。用户可通过内部一次性可编程存储器(OTP内存)来保存配置信息,并且可以通过I2C接口动态调整寄存器设置。

    技术参数


    - PCIe 时钟相位抖动: 小于1.5ps RMS
    - 工作电压范围: VDD 3.3V, VDD33 3.3V, VDDSE1 1.8V–3.3V, VDDDIFF1 2.5V–3.3V, VDDDIFF2 2.5V–3.3V
    - 支持频率范围: SE1 1MHz–160MHz, DIFF 1MHz–500MHz (LVCMOS模式下160MHz)
    - 温度范围: 工业级(-40°C至+85°C),汽车级(-40°C至+105°C)
    - 电源电流消耗: 低功耗模式下32.768kHz时钟消耗电流小于2μA

    产品特点和优势


    - 多频率输出能力: 可以同时生成多种频率输出,适用于不同需求的应用。
    - 节能特性: 通过主动节能(PPS)和性能与功耗平衡(PPB)等功能,有效降低系统功耗。
    - 高精度与时钟抖动: 最大化减少时钟抖动,确保系统的稳定性和可靠性。
    - 灵活性: 用户可以通过I2C接口进行实时配置和调整,方便灵活应用。

    应用案例和使用建议


    - PCIe Gen1–Gen3 钟发生器: 用于高速PCIe接口的时钟信号生成,提供精确稳定的时钟频率。
    - 智能设备和手持设备: 可以为智能手机和平板电脑等便携设备提供稳定的时钟源。
    - 汽车应用: 汽车电子信息系统中,提供关键组件所需的稳定时钟信号。
    使用建议:
    1. 优化系统功耗: 利用PPS和PPB功能,在系统不活跃时自动切换到低功耗模式。
    2. 动态频率调整: 根据实际应用需求,利用DFC功能动态调整输出频率。
    3. 环境适应性: 在极端环境下使用时,需特别注意温度对设备工作的影响。

    兼容性和支持


    - 兼容性: 支持多种标准输出(如LVCMOS, LVPECL, LVDS, LP-HCSL)和参考输入(如32.768kHz)。
    - 技术支持: 厂商提供详尽的技术文档和支持,帮助用户解决在应用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决办法: 检查电源连接是否正确,确认所有引脚配置符合要求。
    - 问题2: 输出频率不稳定。
    - 解决办法: 检查PLL和VCO的配置是否正确,适当调整PLL带宽和VCO源选择。
    - 问题3: 系统功耗过高。
    - 解决办法: 启用PPS功能,根据实际需求合理选择系统的工作模式。

    总结和推荐


    综上所述,5P35021 VersaClock 程序化时钟发生器具备强大的功能和灵活的应用场景,尤其适合低功耗和高性能需求的设备。其独特的PPS、PPB和ORT功能使其在市场上具有很强的竞争力。对于需要稳定时钟源的应用,如PCIe接口、智能设备和汽车电子等领域,5P35021是一款值得推荐的产品。无论是从性价比还是稳定性考虑,它都是一个非常优秀的选择。

5P35021B-000NDGI参数

参数
最大工作供电电压 -
最小工作供电电压 -
PLL-锁相环 带旁路
最大输入频率 500MHz
20-VFQFN Exposed Pad
通用封装 QFN-20-EP
安装方式 贴片安装
应用等级 工业级
零件状态 新产品
包装方式 托盘

5P35021B-000NDGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

5P35021B-000NDGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 5P35021B-000NDGI 5P35021B-000NDGI数据手册

5P35021B-000NDGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
