9FGV0431AKILFT

产品分类: 锁相环
产品描述: 是 1.7V 1.9V 100MHz VFQFPN-32 贴片安装,黏合安装 5mm(长度)*1mm(高度)
供应商型号: Q-9FGV0431AKILFT
供应商: 期货订购
标准整包数: 2500

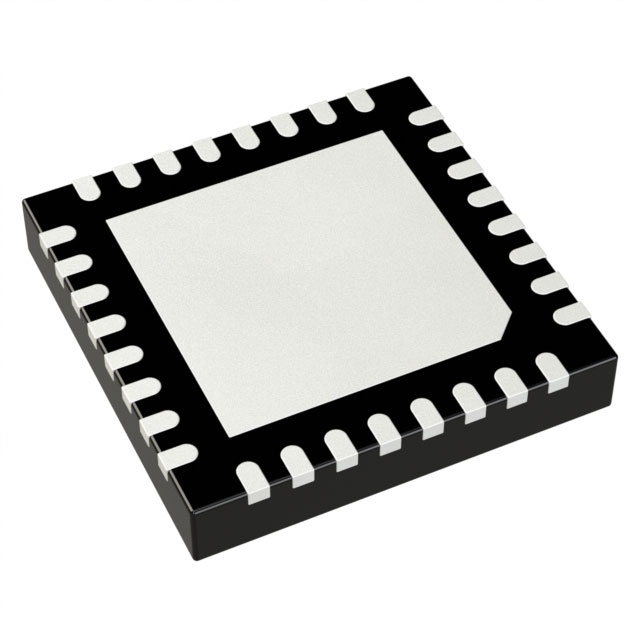

RENESAS ELECTRONICS 锁相环 9FGV0431AKILFT

9FGV0431AKILFT概述

    IDT 9FGV0431 4-OUTPUT VERY LOW POWER PCIE GEN 1-2-3-4 CLOCK GENERATOR 技术手册概述

    产品简介


    IDT 9FGV0431 是一款适用于PCIe Gen 1到Gen 4的四输出非常低功耗时钟发生器。该器件专为服务器、存储、网络、JBOD(Just a Bunch Of Disks)、通信和接入点等应用而设计。它的主要特点是能够提供多种频率配置和电源管理功能,同时支持差分和单端时钟信号输出。

    技术参数


    - 输出特征:4个0.7V低压差分(LP-HCSL)输出;1个1.8V LVCMOS REF输出,带有唤醒局域网功能。
    - 关键规格:
    - 差分时钟周期间抖动:<50ps
    - 差分输出对输出偏移:<50ps
    - 单端时钟周期间抖动:<1.5ps RMS
    - 电压和温度范围:1.8V供电电压,工业级和商业级温度范围分别为-40°C到85°C和0°C到70°C。
    - 电源电流:在100MHz频率下,所有输出活动时的电流消耗为6mA至8mA。
    - 输入/输出电压范围:单端输入和输出电压范围分别为-0.5V到VDD+0.3V。

    产品特点和优势


    - 低功耗:采用1.8V操作,减少了整体功耗。
    - 电源管理:通过OE#引脚支持DIF电源管理。
    - 空间节省:采用小型5x5mm的32-QFN封装,占用更少的电路板空间。
    - 灵活性高:可编程的上升沿速率和输出幅度允许针对不同的线路长度和应用场景进行调优。
    - 电磁干扰减少:支持三种不同的展频模式,降低EMI。

    应用案例和使用建议


    应用场景:该芯片广泛应用于PCIe Gen 1-4时钟生成的提升卡、存储、网络、JBOD、通信、接入点等场景。它尤其适合于需要精确时钟信号和高集成度的系统。
    使用建议:
    - 针对不同的线路长度,可以调整输出幅度和上升沿速率以获得最佳效果。
    - 利用展频模式来减少电磁干扰,特别是在敏感环境中使用。

    兼容性和支持


    该芯片与市面上大多数的PCIe标准兼容,并且可以通过Strapping引脚配置,无需SMBus接口控制,使得配置过程更为简便。此外,厂商还提供了相应的技术支持和服务保障。

    常见问题与解决方案


    - 问题:输出信号质量不稳定。
    - 解决办法:检查电源电压是否稳定,确保所有相关连接正常。
    - 问题:无法启动。
    - 解决办法:检查时钟源是否正确配置并锁定,确认电源条件符合要求。
    - 问题:无法正确识别时钟信号。
    - 解决办法:重新配置相关引脚,确保时钟输出启用,并检查是否有其他干扰源。

    总结和推荐


    综上所述,IDT 9FGV0431是一款高度集成、低功耗且具备灵活配置能力的时钟发生器。其在PCIe Gen 1-4应用领域的广泛应用证明了其可靠性和性能。对于需要高精度时钟信号的系统而言,这款器件是一个不错的选择。无论是从功耗、空间占用还是性能稳定性方面来看,这款产品都表现出色,值得推荐给相关领域的工程师和技术人员。

9FGV0431AKILFT参数

参数
PLL-锁相环
最大输入频率 100MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
长*宽*高 5mm(长度)*1mm(高度)
通用封装 VFQFPN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

9FGV0431AKILFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9FGV0431AKILFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9FGV0431AKILFT 9FGV0431AKILFT数据手册

9FGV0431AKILFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.595 ¥ 13.3183
5000+ $ 1.595 ¥ 13.3183
7500+ $ 1.595 ¥ 13.3183
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 33295.75
