843002AGI-01LF

产品分类: 锁相环
产品描述: 带旁路 2.97V 3.63V 170MHz TSSOP-20 贴片安装 6.5mm*4.4mm*1mm
供应商型号: FL-843002AGI-01LF
供应商: 海外现货
标准整包数: 1

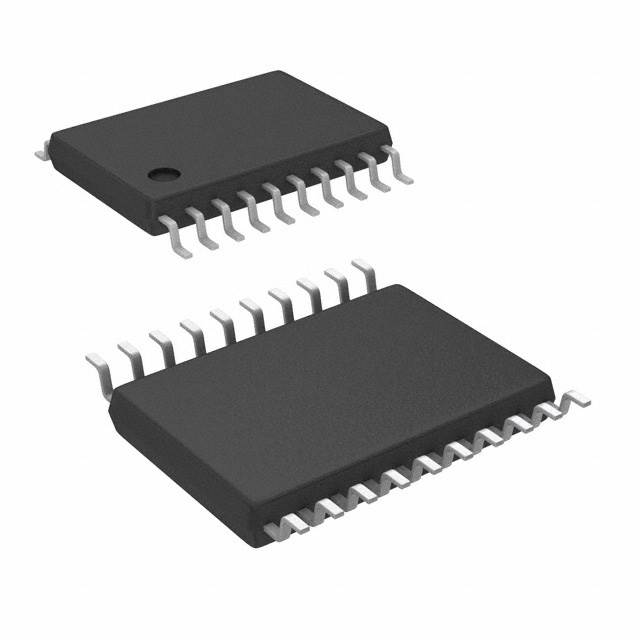

RENESAS ELECTRONICS 锁相环 843002AGI-01LF

843002AGI-01LF概述

    FemtoClocks® Crystal-to-3.3V, 2.5V LVPECL Frequency Synthesizer

    1. 产品简介


    FemtoClocks® Crystal-to-3.3V, 2.5V LVPECL频率合成器(型号:843002I-01)是一款专为生成以太网参考时钟频率而优化的双输出LVPECL合成器。通过一个25MHz 18pF并联谐振晶体,根据两个频率选择引脚(FSEL[1:0])的不同组合,可生成156.25MHz、125MHz和62.5MHz三种频率。该产品采用IDT的FemtoClock®低相位噪声VCO技术,典型根均方相位抖动可以达到1ps或更低,轻松满足以太网抖动要求。843002I-01采用小型20引脚TSSOP封装。

    2. 技术参数


    - 输出类型:两路3.3V或2.5V LVPECL输出
    - 输入接口:可选晶体振荡器接口或LVCMOS/LVTTL单端输入
    - 支持频率:156.25MHz、125MHz和62.5MHz
    - VCO范围:560MHz - 680MHz
    - 相位抖动:在156.25MHz、25MHz晶体条件下,1.875MHz-20MHz带宽内,典型值为0.55ps
    - 输出偏斜:最大30ps
    - 工作温度:-40°C到85°C
    - 包装:符合RoHS标准的无铅封装

    3. 产品特点和优势


    - 高精度:支持多种频率,满足不同应用需求
    - 低相位抖动:典型根均方相位抖动仅为1ps或更低,确保信号质量
    - 环境适应性强:适用于-40°C到85°C的广泛温度范围
    - 易于集成:小型封装,简化PCB设计
    - 适用领域广:适用于以太网和其他高速通信系统的时钟生成

    4. 应用案例和使用建议


    应用案例:
    - 以太网参考时钟:843002I-01可用于生成以太网所需的参考时钟,确保网络通信的稳定性和可靠性。
    - 高性能计算系统:在高性能计算系统中,843002I-01可以提供高精度的时钟信号,减少计算误差。
    使用建议:
    - 在设计电源滤波电路时,建议在每个VCCA引脚上连接一个10Ω电阻和10µF及0.01µF的旁路电容,以实现最佳的抖动性能。
    - 对于未使用的输入和输出引脚,建议不接任何线缆,或进行适当的接地处理以防止干扰。
    - 对于LVPECL输出,推荐使用50Ω的终端电阻以实现最佳信号完整性。

    5. 兼容性和支持


    - 843002I-01具有广泛的兼容性,可与其他LVPECL兼容的器件配合使用。
    - IDT公司提供详尽的技术支持和维护服务,包括详尽的技术文档和及时的技术咨询。

    6. 常见问题与解决方案


    - 问题:如何选择合适的外部晶体?
    - 解答:应选用符合器件特性的18pF并联谐振晶体。在选用晶体时应注意其频率、等效串联电阻(ESR)和驱动功率。
    - 问题:如何正确安装旁路电容?
    - 解答:旁路电容应当尽可能靠近电源引脚放置,以降低噪声干扰。推荐使用10µF和0.01µF的电容搭配使用。

    7. 总结和推荐


    综上所述,843002I-01是一款具有高性能和广泛应用潜力的频率合成器。其低相位抖动、宽温度范围和易集成性使其成为通信系统中的理想选择。鉴于其诸多优点,强烈推荐在各种高速通信系统中使用该器件。如果您正在寻找一款可靠且高性能的频率合成器,843002I-01将是一个不错的选择。

843002AGI-01LF参数

参数
最大工作供电电压 3.63V
最小工作供电电压 2.97V
PLL-锁相环 带旁路
最大输入频率 170MHz
长*宽*高 6.5mm*4.4mm*1mm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

843002AGI-01LF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

843002AGI-01LF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 843002AGI-01LF 843002AGI-01LF数据手册

843002AGI-01LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
