9ZML1253EKILFT

产品分类: 锁相环
产品描述: 带旁路 3.135V 3.465V 400MHz VFQFPN-72 贴片安装
供应商型号: Q-9ZML1253EKILFT
供应商: 期货订购
标准整包数: 2500

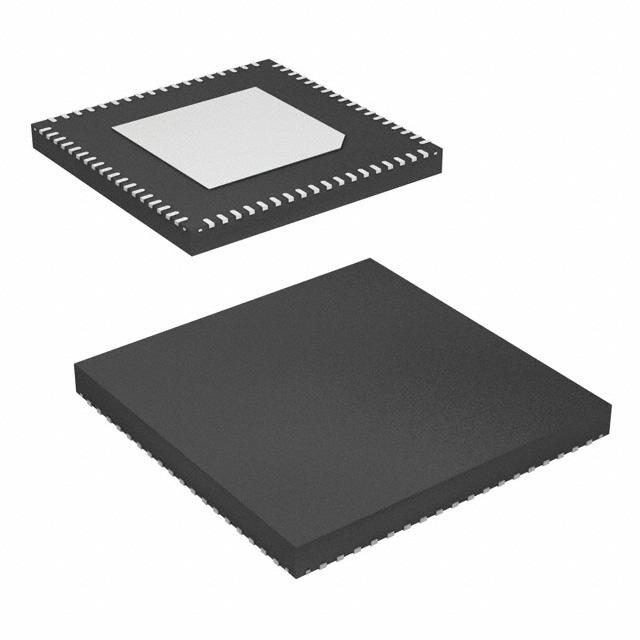

RENESAS ELECTRONICS 锁相环 9ZML1253EKILFT

9ZML1253EKILFT概述


    产品简介


    9ZML1233E / 9ZML1253E PCIe时钟芯片
    9ZML1233E 和 9ZML1253E 是第二代增强型性能 DB1200ZL 衍生品,是9ZML1232B 的引脚兼容升级版本。它们的主要功能是在关键的 QPI/UPI 应用中维持低漂移,每个输入通道都有软件可调的输入到输出延迟,便于复杂的服务器拓扑中传输延迟管理。9ZML1253E 还具备 SMBus Write Lock 功能,提高了设备和系统的安全性。
    主要功能:
    - 用于服务器、存储、网络和 SSD 等领域的 PCIe 时钟信号管理。
    - 具有 SMBus Write Lock 特性,增加系统安全。
    - 可配置输入到输出延迟线,用于复杂拓扑的传输延迟管理。
    - 集成了低功耗 HCSL 输出,减少了外部电阻的需求,节省了板级空间。
    - 支持多种 PCI Express 时钟架构,包括 Common Clocked 和 Independent Reference 等。
    应用领域:
    - 服务器
    - 存储
    - 网络设备
    - 固态硬盘(SSD)

    技术参数


    - 时钟输出特性:
    - 12 个低功耗 HCSL 输出对(1233E)
    - 12 个低功耗 HCSL 输出对,具有 85Ω 输出阻抗(1253E)
    - 输入/输出延迟:
    - 默认情况下,输入到输出延迟为 0ps,变化量小于 50ps
    - 相位抖动:
    - PCIe Gen4 下小于 0.5ps RMS
    - UPI > 9.6GB/s 下小于 0.1ps RMS
    - IF-UPI 下小于 1.0ps RMS
    - 电源电压范围:
    - 3.135V 到 3.465V
    - 输入电压范围:
    - 低电平:GND - 0.5V
    - 高电平:VDD + 0.5V (VDDSMB)
    - 绝对最大额定值:
    - 供电电压:4.6V
    - 输入低电压:GND - 0.5V
    - 输入高电压:VDD + 0.5V (VDDSMB)

    产品特点和优势


    独特功能:
    - SMBus Write Lock 特性: 提高了设备和系统的安全性。
    - 软件可调的输入到输出延迟: 简化了传输延迟管理。
    - 低功耗 HCSL 输出: 减少了所需的外部电阻,节约了 PCB 面积。
    优势:
    - 提供了更优的相位抖动性能,适用于关键的 QPI/UPI 应用。
    - 通过软件配置输入到输出延迟,简化了复杂服务器拓扑的设计。
    - 集成的低功耗 HCSL 输出减少了所需的外部电阻,进一步优化了 PCB 布局。

    应用案例和使用建议


    应用场景:
    - 在服务器、存储、网络和固态硬盘(SSD)等场景中作为时钟管理芯片。
    - 在需要低功耗、低相位抖动特性的环境中使用,例如高性能服务器和存储系统。
    使用建议:
    - 由于具有 SMBus Write Lock 特性,确保正确配置 SMBus 以避免意外的数据写入。
    - 针对不同的应用需求,可通过软件调整输入到输出延迟,以便更好地适应不同的服务器拓扑结构。
    - 在高频率应用场合(如 PCIe Gen4),要注意控制输出抖动,以减少对系统性能的影响。

    兼容性和支持


    兼容性:
    - 与现有的 PCIe 架构兼容,支持 Common Clocked 和 Independent Reference 时钟架构。
    - 提供多个 SMBus 地址选择,可以允许多个设备共享同一 SMBus 段。
    支持和服务:
    - 厂商提供详细的文档和支持,帮助用户更好地理解和使用该产品。
    - 提供软件工具,帮助用户进行配置和调试。

    常见问题与解决方案


    常见问题及解决办法:
    - 问题: 设备无法正常启动
    - 解决方案: 检查供电电压是否符合要求,确认所有连接正确无误。
    - 问题: SMBus 写操作被锁定
    - 解决方案: 检查 SMBus Write Lock 引脚的状态,确保没有错误的信号触发锁定。
    - 问题: 输出延迟不可控
    - 解决方案: 通过软件重新配置输入到输出延迟,确保正确的设置。

    总结和推荐


    总结:
    9ZML1233E 和 9ZML1253E 是高性能的 PCIe 时钟芯片,适用于服务器、存储、网络和固态硬盘等应用领域。它们提供了出色的相位抖动性能,独特的 SMBus Write Lock 特性增加了系统的安全性,而且通过软件可调的输入到输出延迟简化了复杂拓扑的设计。
    推荐:
    强烈推荐在高性能服务器、存储系统和其他需要低功耗、低相位抖动的环境中使用这些芯片。尽管初始成本可能较高,但其卓越的性能和可靠的安全性将显著提高整体系统的稳定性和可靠性。

9ZML1253EKILFT参数

参数
PLL-锁相环 带旁路
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
通用封装 VFQFPN-72
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9ZML1253EKILFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZML1253EKILFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9ZML1253EKILFT 9ZML1253EKILFT数据手册

9ZML1253EKILFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 6.611 ¥ 55.2019
5000+ $ 6.611 ¥ 55.2019
7500+ $ 6.611 ¥ 55.2019
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 138004.75
直接购买
加入购物车
