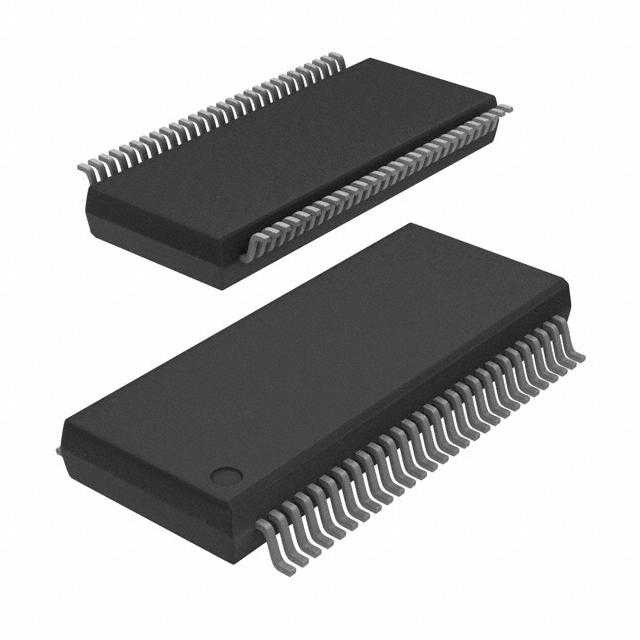

954119DFLF

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 400MHz SSOP-56 贴片安装 18.4mm*7.5mm*2.3mm
供应商型号: FL-954119DFLF
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 锁相环 954119DFLF

954119DFLF概述

    ICS954119 高级信息

    产品简介


    ICS954119 是由 Integrated Circuit Systems, Inc. 开发的一款高性能时钟合成器,旨在满足下一代Intel P4处理器及Intel芯片组的需求。这款时钟合成器通过一个单芯片解决方案提供多种时钟输出,包括CPU时钟、PCI总线时钟、USB时钟等。它广泛应用于计算机主板、服务器和其他需要高精度时钟信号的设备中。

    技术参数


    ICS954119 的主要技术规格如下:
    - 输出特性:
    - 2 个 0.7V 电流模式差分 CPU 对
    - 1 个 0.7V 电流模式差分 SRC 对
    - 6 个 33MHz PCI 输出
    - 3 个 33MHz 免运行 PCI 时钟输出
    - 1 个 48MHz USB 时钟
    - 1 个 24/48MHz 输出
    - 1 个 96MHz DOT 输出(0.7V 电流模式差分对)
    - 2 个 14.318MHz REF 输出
    - 5 个 0.7V 电流模式差分 PCI-Express 输出
    - 关键指标:
    - CPU/SRC 输出循环周期抖动 < 85ps
    - PCI 输出循环周期抖动 < 250ps
    - CPU 和 SRC 时钟频率精度在 ±300ppm 内
    - 电源要求:
    - PCI 时钟:3.3V
    - 48MHz 输出:3.3V
    - 3.3V 电源:用于 PLL 核心
    - 14.318MHz 晶振电源:3.3V

    产品特点和优势


    ICS954119 的核心优势在于其高度的可编程性和灵活性:
    - 可编程输出频率:支持多种频率组合,满足不同应用场景的需求。
    - 可编程输出偏移:精确控制时钟偏移,以确保系统稳定性。
    - 支持扩展频谱调制:可实现高达 ±0.3% 的中心扩展,有效减少电磁干扰。
    - 内置频率选择逻辑:通过外部晶振和输入引脚设置频率。
    - 独立于 PCI 停止信号的自由运行时钟输出:适用于实时系统的复位和监控。

    应用案例和使用建议


    在实际应用中,ICS954119 通常被集成到计算机主板上,为处理器、内存和其他高速组件提供时钟信号。例如,在构建一台高性能服务器时,可以通过编程 ICS954119 的输出频率和偏移来确保所有组件同步工作,从而提高系统的整体性能。
    使用建议:
    1. 在系统设计阶段,根据具体的应用需求选择合适的频率输出组合。
    2. 使用高精度电阻(如 475Ω)连接到 VttPwrGd#/PD 引脚,以确保正确的电流输出。
    3. 确保所有连接到 ICS954119 的引脚正确接地,以避免信号干扰。

    兼容性和支持


    ICS954119 符合 Intel CK410 Yellow Cover 规范,并与多种工业标准兼容。制造商提供了详细的 I2C 接口文档,方便用户进行配置和调试。同时,厂商还提供了相应的技术支持和维护服务,帮助用户快速解决问题。

    常见问题与解决方案


    在使用 ICS954119 时,用户可能会遇到以下问题及其解决方案:
    1. 频率不准确: 确认晶振负载电容是否正确安装,检查是否有外部干扰影响。
    2. 信号失真: 检查信号路径上的匹配电阻是否合适,确保所有引脚都正确接地。
    3. 电源不稳定: 使用稳定的电源供应,避免电压波动影响时钟信号质量。

    总结和推荐


    总体而言,ICS954119 是一款性能优异且高度灵活的时钟合成器,特别适合需要高精度和稳定性的应用场景。其广泛的频率选择范围、可编程特性和可靠性使其成为各种高性能计算系统的理想选择。我们强烈推荐将其作为时钟管理的首选解决方案。

954119DFLF参数

参数
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
PLL-锁相环
长*宽*高 18.4mm*7.5mm*2.3mm
通用封装 SSOP-56
安装方式 贴片安装
零件状态 停产
包装方式 管装

954119DFLF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。
