841S104EGILF

产品分类: 锁相环
产品描述: Renesas Electronics PLL 时钟驱动器, 16引脚, TSSOP封装
供应商型号: 2637976
供应商: 海外现货
标准整包数: 1

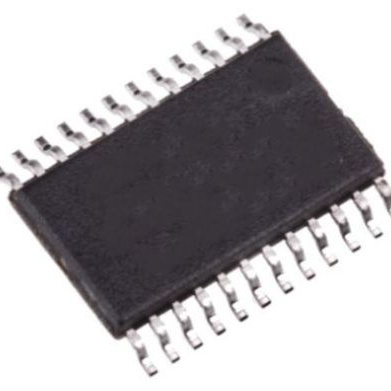

RENESAS ELECTRONICS 锁相环 841S104EGILF

841S104EGILF概述

    ICS841S104I 晶体到HCSL 100MHz PCI Express时钟合成器

    产品简介


    ICS841S104I是由Integrated Device Technology, Inc.生产的一款基于锁相环(PLL)技术的时钟合成器,专为PCIExpress™时钟应用设计。该设备能够将输入参考时钟(25MHz)转换为100MHz的差分HCSL时钟。用户可以使用外部源或在片上晶体振荡器中添加一个25MHz的晶体来提供参考时钟。设备还提供了用于减少电磁干扰(EMI)的展频时钟输出。此外,ICS841S104I通过I2C总线接口来控制展频操作的开启与关闭,可以选择-0.35%或-0.5%的展频值。这款时钟合成器采用无铅的24引脚TSSOP封装形式。

    技术参数


    - 主要输出:四组0.7V电流模式差分HCSL输出对。
    - 输入频率:25MHz。
    - 输出频率:100MHz。
    - 最大峰值相位抖动(PCIe Gen 1):86ps。
    - RMS相位抖动(PCIe Gen 2):最高3.1ps (高带宽),最高3.0ps (低带宽)。
    - RMS相位抖动(PCIe Gen 3):最高0.8ps。
    - I2C支持:读回能力最高可达400kHz。
    - 供电电压:3.3V(±5%)。
    - 工作温度范围:-40°C至85°C。
    - 符合规范:PCI Express Gen 1、2、3抖动标准。
    - 引脚描述:包含4个差分输出对、电源引脚、模拟电源引脚、控制引脚等。

    产品特点和优势


    ICS841S104I的优势在于其出色的性能指标,如最低1.145ps的RMS相位抖动和最高的86ps峰值相位抖动,这使其非常适合于需要高精度时钟信号的应用场景。通过I2C接口可灵活配置时钟特性,满足不同需求。此外,其支持多种展频模式,有助于减少EMI,提升系统稳定性。无铅封装确保环保合规。

    应用案例和使用建议


    在PCI Express Gen 1、Gen 2和Gen 3应用中,ICS841S104I是关键的时钟组件。例如,在网络交换机和路由器等高速通信设备中,此设备可以确保系统时钟信号的稳定性和精确度。使用建议包括:确保输入参考时钟稳定且无噪声,合理设置I2C接口参数以实现最佳展频效果,注意电源供应的滤波,以降低随机噪声的影响。

    兼容性和支持


    ICS841S104I的I2C接口兼容LVCMOS/LVTTL电平,方便与其他数字电路连接。厂家提供了详尽的技术文档和支持服务,包括安装指南、技术咨询和故障排除指南,确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    - Q: 如何正确设置I2C接口?
    - A: 参考设备手册中I2C部分的详细说明,按照规定的命令代码格式进行配置。

    - Q: 系统启动后时钟不稳定怎么办?
    - A: 确认电源电压是否在规定范围内,检查时钟输出线路是否有短路或开路现象,重新编程控制寄存器确保PLL正确锁定。

    总结和推荐


    ICS841S104I是一款高性能、灵活性强的时钟合成器,特别适合于高速网络设备和其他需要高精度时钟的应用场景。其卓越的抖动性能和可编程特性使其在市场上具有很强的竞争力。总体而言,推荐在需要高精度时钟信号的应用中使用此设备,特别是在需考虑电磁兼容性的场合。

841S104EGILF参数

参数
最大输入频率 25MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
PLL-锁相环
长*宽*高 7.8mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售

841S104EGILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

841S104EGILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 841S104EGILF 841S104EGILF数据手册

841S104EGILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 140.7853
10+ ¥ 126.6355
25+ ¥ 121.4944
100+ ¥ 119.062
248+ ¥ 116.6827
库存: 20
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 140.78
