9DB401CGLFT

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 400MHz TSSOP-28 贴片安装,黏合安装 9.7mm*4.4mm*1mm
供应商型号: CY-9DB401CGLFT
供应商: Avnet
标准整包数: 1

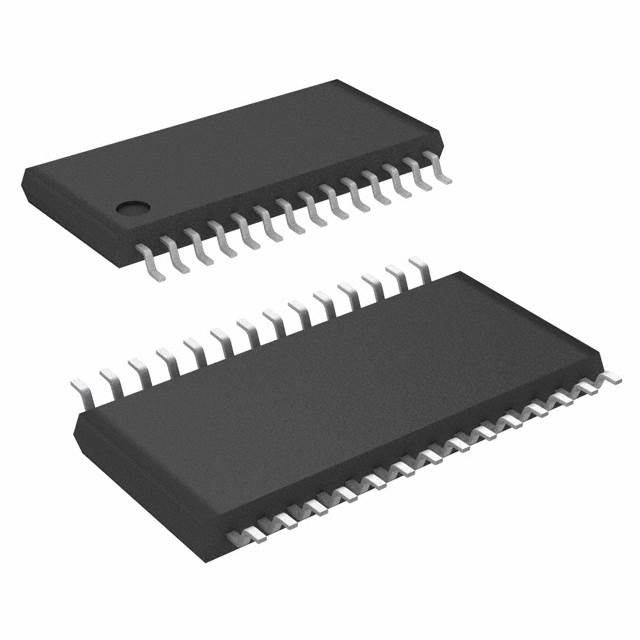

RENESAS ELECTRONICS 锁相环 9DB401CGLFT

9DB401CGLFT概述


    产品简介


    产品类型: 四输出差分缓冲器
    主要功能:
    - 支持零延迟缓冲模式和扇出模式
    - 支持PCI Express gen 1规范,具有低周期间抖动(<50ps)和低输出到输出偏移(<100ps)
    - 可配置为1至4个输出
    - 支持差分HCSL输入
    应用领域:
    - 适用于PC系统和嵌入式系统
    - 广泛用于计算机内部的数据传输和信号处理,尤其适用于需要高精度时钟信号的应用场合

    技术参数


    电气特性:
    - 输出周期间抖动:<50ps
    - 输出间偏移:<100ps
    - 频率范围:PLL模式下50至200MHz,旁路模式下最高可达400MHz
    - 电源电压:3.3V +/-5%
    - 存储温度范围:-65°C至150°C
    - 工作温度范围:0°C至70°C
    电气特性详情:
    - 输入高电压:2VDD+0.3V
    - 输入低电压:GND-0.3V
    - 输入频率范围:PLL模式50至200MHz,旁路模式0至400MHz
    - 电流源输出阻抗:3000Ω
    - 最大电压:1.15V
    - 最小电压:-0.3V
    - 跨越电压(绝对值):250mV至550mV

    产品特点和优势


    特点:
    - 支持0至-0.5%的展频调制,对于非展频输入提供额外的去抖动功能
    - 支持未驱动的差分输出以实现电源管理
    - 支持实时的PLL锁定检测输出
    优势:
    - 在广泛的频率范围内具有高性能
    - 低功耗和良好的电源管理功能
    - 高集成度,简化设计流程,减少外部元件

    应用案例和使用建议


    应用案例:
    - 使用于PC系统和嵌入式系统的时钟信号传输
    - 实现数据中心和网络设备中的高速数据传输
    使用建议:
    - 在使用过程中应注意确保输入时钟的稳定性,以避免产生不必要的抖动
    - 需要仔细选择合适的电阻值,以确保电流源输出阻抗和参考电流的准确设置
    - 注意电源管理,确保在不使用时能有效降低功耗

    兼容性和支持


    兼容性:
    - 兼容标准的HCSL和LVDS信号
    - 支持与多种主时钟(如954101和932S401)连接
    支持和维护:
    - 厂商提供详尽的技术文档和支持服务
    - 用户可以通过厂商的技术支持团队获取帮助和故障排除指导

    常见问题与解决方案


    常见问题1: 设备启动时出现异常抖动
    解决方案: 确认所有输入端口均已正确连接,尤其是电源和时钟信号。检查电源电压是否稳定。
    常见问题2: 输出信号出现异常
    解决方案: 检查输出负载是否匹配,尝试调整电阻值以优化输出阻抗匹配。

    总结和推荐


    综合评估:
    - 9DB401C四输出差分缓冲器在支持高精度时钟信号传输方面表现出色,具有优秀的低抖动和低偏移特性。
    - 它支持多种配置和模式,适用于各种复杂的应用场景,特别适合对时序要求极高的高性能计算系统。
    推荐:
    - 强烈推荐在高性能计算和数据通信领域使用这款产品,它不仅能提升系统的可靠性,还能显著提高信号传输质量。

9DB401CGLFT参数

参数
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
PLL-锁相环
长*宽*高 9.7mm*4.4mm*1mm
通用封装 TSSOP-28
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

9DB401CGLFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DB401CGLFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9DB401CGLFT 9DB401CGLFT数据手册

9DB401CGLFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.9602 ¥ 16.713
100+ $ 1.9249 ¥ 16.5638
300+ $ 1.9072 ¥ 16.4146
500+ $ 1.8896 ¥ 16.2653
1000+ $ 1.8366 ¥ 15.5192
5000+ $ 1.8366 ¥ 15.5192
库存: 1914
起订量: 60 增量: 1
交货地:
最小起订量为:50
合计: ¥ 835.65
直接购买
加入购物车
