8T49N282C-998NLGI

产品分类: 锁相环
产品描述: 带旁路 2.375V 3.465V 1GHz VFQFPN-72 贴片安装
供应商型号: 800-2749-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 锁相环 8T49N282C-998NLGI

8T49N282C-998NLGI概述

    高质量文章:8T49N282 FemtoClock® NG Octal Universal Frequency Translator 技术手册概述

    产品简介


    8T49N282 FemtoClock® NG 是一种高集成度的时钟频率转换器,配备两个独立的分数反馈PLL(锁相环),可用于作为抖动衰减器和频率翻译器。它具有六种整数输出分频器和两种分数输出分频器,能够生成最多八种不同频率的输出,范围从8kHz到1GHz。四个频率完全独立于输入信号,其余四个为相关频率。支持LVPECL、LVDS和LVCMOS三种输出电平。这种多功能性使得8T49N282非常适合用于同步以太网、OTN和SONET/SDH等频率转换应用,包括ITU-T G.709标准中定义的各种前向纠错率。此外,它还可作为频率合成器使用。

    技术参数


    - 输入信号:支持最多四个差分或单端输入时钟,频率范围从8kHz至875MHz;晶体输入频率范围为10MHz至40MHz。
    - 输出频率:八个独立输出,频率范围从8kHz至1GHz(差分模式),或250MHz(LVCMOS模式)。
    - 工作环境:支持从10MHz到40MHz的参考晶体频率;环境温度范围从-40°C至85°C。
    - 电气特性:
    - 电源电压:核心电压(VCC)为3.3V或2.5V;模拟电压(VCCA)为相应的核心电压减去0.13V;高速输出电压(VCCO)为1.8V、2.5V或3.3V。
    - 功耗:最大连续电流为40mA(差分输出),8mA(GPIO及串行接口输出);最大功耗为2.76W(满载条件)。

    产品特点和优势


    - 广泛的频率覆盖范围:可生成高达1GHz的输出频率,同时保持出色的抖动性能(<0.3ps RMS)。
    - 灵活性:提供六种整数输出分频器和两种分数输出分频器,灵活适应各种频率转换需求。
    - 多工作模式:支持锁定状态、保持状态和自由运行状态,并具备无缝隙切换和相位斜率限制功能。
    - 自动参考切换:支持无故障自动参考切换和手动参考切换,确保稳定运行。
    - 编程控制:通过I2C或SPI接口进行配置,可读写配置到外部串行EEPROM。

    应用案例和使用建议


    - OTN设备线路卡:适用于1G、10G、40G和100G同步以太网、OTN和SONET/SDH设备。
    - IP交换机/路由器:适合支持同步以太网的千兆和太比特级IP交换机/路由器。
    - 无线基站基带:适用于基带处理部分,支持多种频率转换需求。
    - 使用建议:配置时需根据具体应用需求选择合适的输入参考源,并通过编程设置输出频率和分频比。

    兼容性和支持


    - 兼容性:支持与大多数标准I2C串行EEPROM兼容,例如Atmel AT24C04C。
    - 技术支持:集成IDT技术支持,包括文档、软件配置工具和现场应用工程师支持。

    常见问题与解决方案


    - EEPROM CRC检查失败:若UFT++尝试从外部EEPROM加载初始配置时CRC检查失败,则可能需要复位设备。
    - GPIO无法作为输入使用:当VCCO设置为1.8V而核心电压为3.3V时,可能导致GPIO无法正常作为输入。可以通过设置VCCO电压来避免这个问题。

    总结和推荐


    8T49N282 FemtoClock® NG Octal Universal Frequency Translator是一款功能强大且高度灵活的频率转换器,广泛应用于电信、网络和数据中心等领域。其卓越的频率覆盖范围、丰富的输入输出选项以及强大的编程控制能力使其成为众多应用的理想选择。尽管存在某些配置上的限制和潜在的兼容性问题,但通过细致的配置和正确使用,该设备可以实现高效、可靠的频率转换和时钟管理。我们强烈推荐在涉及复杂频率转换的应用场景中考虑使用此设备。

8T49N282C-998NLGI参数

参数
最大输入频率 1GHz
最大工作供电电压 3.465V
最小工作供电电压 2.375V
PLL-锁相环 带旁路

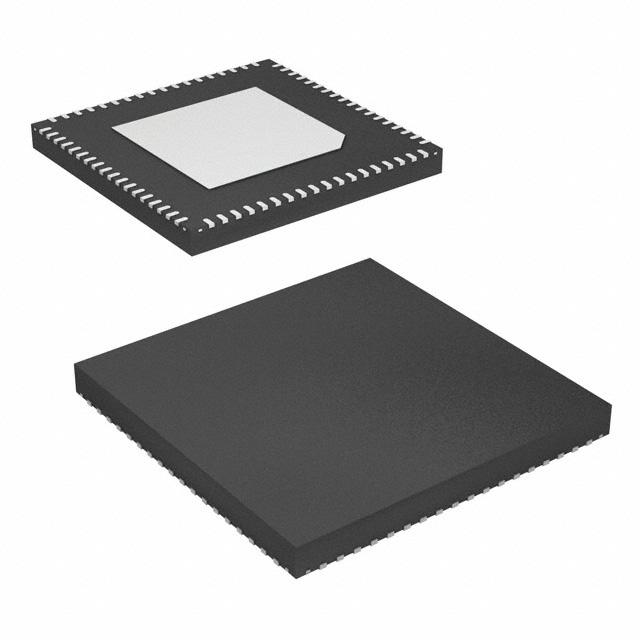

72-VFQFN Exposed Pad
通用封装 VFQFPN-72
安装方式 贴片安装
零件状态 在售
包装方式 托盘

8T49N282C-998NLGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8T49N282C-998NLGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 8T49N282C-998NLGI 8T49N282C-998NLGI数据手册

8T49N282C-998NLGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.7232 ¥ 357.5398
10+ $ 34.867 ¥ 291.7935
168+ $ 30.1357 ¥ 252.1984
336+ $ 29.4433 ¥ 246.4036
库存: 167
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 357.53
