R5F104EFANA#20

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 12KB FLASH 96KB DMA,LVD,POR,PWM,WDT 内部 28 CSI,I2C,LINbus,UART,USART 8 x 8 16bit RL78 HWQFN-40 贴片安装
供应商型号: 968-R5F104EFANA#20
供应商: Mouser
标准整包数: 1

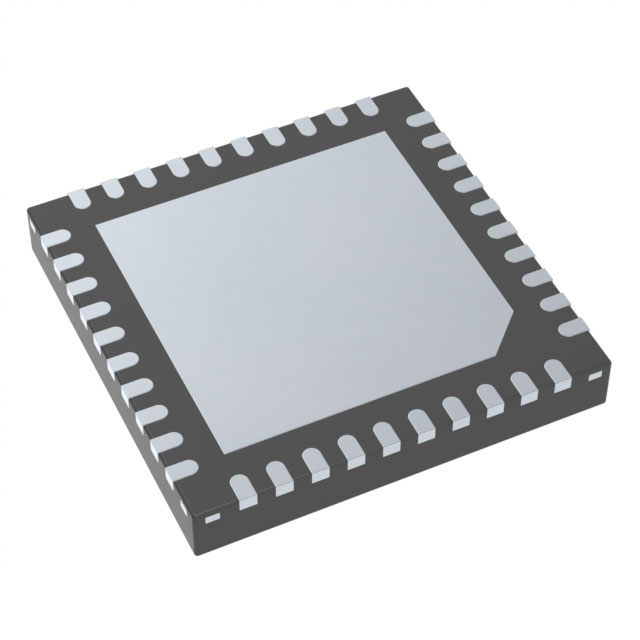

RENESAS ELECTRONICS 微控制器(MCU) R5F104EFANA#20

R5F104EFANA#20概述

    RL78/G14 Microcontroller 技术手册

    产品简介


    RL78/G14 是由瑞萨电子(Renesas)生产的通用微控制器(MCU),适用于各种嵌入式系统应用。该微控制器集成了先进的低功耗技术和高性能计算能力,能够在广泛的电压范围内运行,并且具有较大的存储容量和丰富的外设接口。这种MCU特别适合用于消费级和工业级的应用场合。

    技术参数


    - 供电范围:单电源电压1.6 V 至 5.5 V
    - 休眠模式:HALT、STOP、SNOOZE
    - CPU核心:
    - CISC架构,三级流水线
    - 最小指令执行时间:最高32 MHz时为0.03125 μs,最低32.768 kHz时为30.5 μs
    - 代码闪存:
    - 容量:16 KB 至 512 KB
    - 块大小:1 KB
    - 不允许块擦除和重写(安全功能)
    - 数据闪存:
    - 容量:4 KB 和 8 KB
    - 背景操作:可以在程序存储器中执行指令的同时重写数据闪存
    - 重写次数:1,000,000次
    - 重写电压:1.8 V 至 5.5 V
    - 高速内部振荡器:
    - 可选频率:64 MHz、48 MHz、32 MHz、24 MHz、16 MHz、12 MHz、8 MHz、6 MHz、4 MHz、3 MHz、2 MHz 和 1 MHz
    - 精度:±1.0%(在1.8 V 至 5.5 V和-20°C 至 +85°C的工作温度范围内)
    - 工作环境温度:
    - 消费应用:-40°C 至 +85°C
    - 工业应用:-40°C 至 +105°C
    - 其他功能:
    - 集成的数据传输控制器(DTC)
    - 事件链接控制器(ELC)
    - 多种串行接口:简化SPI、UART/LIN、I2C
    - 多个定时器
    - 8/10位分辨率ADC
    - 8位分辨率DAC
    - 比较器

    产品特点和优势


    - 超低功耗:具备HALT、STOP和SNOOZE三种低功耗模式,支持灵活的电源管理,可在不同应用需求下优化能耗。
    - 高性能计算能力:CISC架构配合三级流水线设计,能够在宽频范围内提供稳定的性能表现。
    - 高集成度:集成了多种传感器接口和外设,大大减少了外围电路的设计复杂度和成本。
    - 灵活的存储配置:提供从16 KB 到 512 KB 的闪存选项,满足不同的存储需求。

    应用案例和使用建议


    - 消费电子:如智能手表、家用电器等,可以通过低功耗和小型封装实现产品的节能和高效。
    - 工业自动化:应用于各种工业控制和传感器节点,其宽温范围和高可靠性使得设备在恶劣环境中也能稳定工作。

    使用建议:
    - 功率管理:合理设置低功耗模式以适应不同的应用需求。
    - 存储配置:根据项目需求选择合适的存储容量,充分利用芯片的功能。

    兼容性和支持


    该产品具有广泛的兼容性,能够与多种外围设备和通信标准(如SPI、UART/LIN、I2C)无缝对接。瑞萨电子提供全面的技术支持,包括详细的文档资料、开发工具及软件库。

    常见问题与解决方案


    - 问:如何正确选择不同型号的产品?
    - 答:根据项目需求选择不同的封装、引脚数和内存大小。例如,对于需要较高集成度的应用,可以考虑44引脚以上的封装。

    - 问:如何优化能耗管理?
    - 答:合理配置低功耗模式,并在不使用时及时切换到适当的低功耗状态,从而达到最佳能耗管理效果。

    总结和推荐


    RL78/G14 微控制器凭借其卓越的低功耗性能、高效的计算能力和高度集成的外设,非常适合于消费电子和工业自动化等领域。其多样化的封装选项和广泛的兼容性也为开发者提供了极大的灵活性。我们强烈推荐此款MCU用于各种嵌入式系统设计中。

R5F104EFANA#20参数

参数
振荡器类型 内部
程序存储器类型 FLASH
最大工作供电电压 -
最小工作供电电压 -
I/O数量 28
内核数 -
EEPROM大小 8 x 8
接口类型 CSI,I2C,LINbus,UART,USART
速度 32MHz
最大时钟频率 -
程序存储器大小 96KB
数据转换器 -
电压-电源(Vcc/Vdd) 1.6V~5.5V
核心处理器 RL78
外设 DMA,LVD,POR,PWM,WDT
RAM大小 12KB
数据总线宽度 16bit
通用封装 HWQFN-40
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

R5F104EFANA#20厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F104EFANA#20数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F104EFANA#20 R5F104EFANA#20数据手册

R5F104EFANA#20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.76 ¥ 23.322
10+ $ 2.047 ¥ 17.2971
25+ $ 1.628 ¥ 13.7566
100+ $ 1.5012 ¥ 12.6851
250+ $ 1.4364 ¥ 12.1376
490+ $ 1.4256 ¥ 12.0463
4410+ $ 1.3335 ¥ 11.2681
库存: 918
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.32
