首页  >  产品百科  >  QFWB-10-5-US01

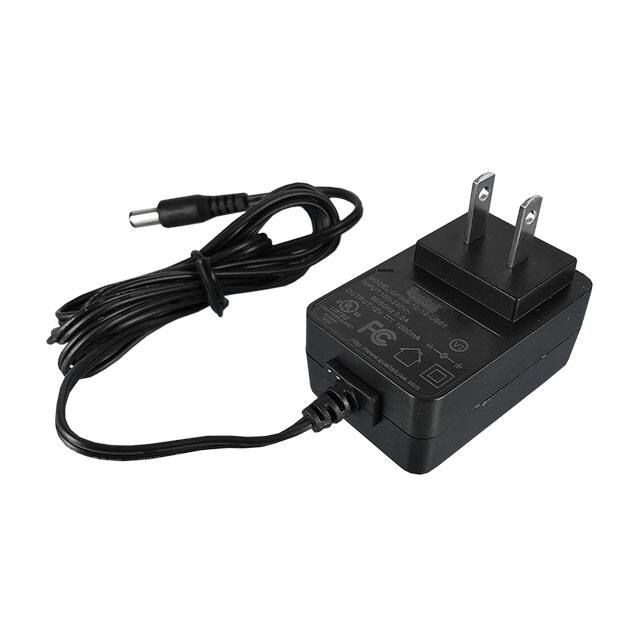

QFWB-10-5-US01

产品分类: 开关电源
产品描述: 10W 1 100V(AC) 240V(AC) 5% 墙壁安装 59mm*41mm*26.5mm
供应商型号: N-QFWB-10-5-US01
供应商: 云汉优选
标准整包数: 1
QUALTEK ELECTRONICS 开关电源 QFWB-10-5-US01

QFWB-10-5-US01概述

    QFWB-10 系列电子元器件技术手册

    1. 产品简介


    QFWB-10 系列是 Qualtek Electronics Corporation 生产的一款10瓦特单输出壁挂式电源适配器。这些适配器适用于广泛的消费电子设备,如通信设备、计算机外围设备和家用电器。它们具备高能效等级,符合国际标准,并提供多种输出电压选项,以满足不同应用场景的需求。

    2. 技术参数


    | 参数 | 值 |

    | 输出电压 | 5.9V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 24V, 28V, 30V, 36V |
    | 额定电流 | 2.1A, 1.71A, 1.50A, 1.33A, 1.20A, 1.00A, 0.80A, 0.66A, 0.50A, 0.35A, 0.40A, 0.33A |
    | 纹波和噪声 | 最大200mV |
    | 负载调节率(典型) | ±5% |
    | 启动延迟 | 最大3秒 |
    | 持续时间(典型) | 10ms @ 115VAC, 20ms @ 230VAC |
    | 输出保护 | 短路/过流保护 |
    | 电源范围 | 100VAC~240VAC |
    | 频率范围 | 50Hz-60Hz |
    | 效率 | 符合DoE Level VI, 能源之星标准 |
    | 输入电流(最大)| 0.3A |
    | 输入保护 | 内置初级电流保险丝,限流装置 |
    | 泄漏电流 | 0.25mA @ 264VAC/50Hz |
    | 工作温度 | 0°C~40°C |
    | 工作湿度 | 10% RH 到 80% RH |
    | 存储温度 | -20°C~80°C |
    | 拓扑结构 | 反激式开关电源 |
    | 绝缘耐压 | 3000VAC/10mA(主次级) |
    | EMI传导和辐射 | 符合EN55022 Class B, FCC Part 15 Class B |
    | 谐波电流 | 符合EN61000-3-2, 3 |
    | EMS免疫力 | 符合IEC61000-4-2, 3, 4, 5, 6, 8, 11 |
    | MTBF(平均无故障时间) | 50,000小时 @ 25°C |
    | 尺寸 | 59x40.9x26.5mm |
    | 重量 | 87克 |

    3. 产品特点和优势


    - 高能效等级:满足DoE Level VI和能源之星标准。
    - 宽电压输入范围:100VAC~240VAC,适应全球不同电压标准。
    - 多种输出电压选择:覆盖从5.9V到36V的多个输出电压。
    - 全面的保护功能:内置短路和过流保护。
    - 低无负载功率消耗:小于0.1W,节省能源。
    - 宽工作温度范围:可在0°C~40°C的环境中正常工作。
    - 严格的质量控制:符合多项国际安全标准(如EN55022 Class B, FCC Part 15 Class B)。

    4. 应用案例和使用建议


    QFWB-10系列适配器适用于各种消费电子设备,如智能手机充电器、平板电脑、家用电器和通信设备。根据手册中的应用场景,建议在以下方面进行优化:
    - 散热设计:由于适配器在高负载情况下可能产生热量,建议采用适当的散热措施以确保稳定运行。
    - 电源线选用:根据手册中的电气规格,选择合适的电源线材(如UL2468 20AWG和22AWG)以确保安全和可靠性。
    - 安装位置:考虑到工作温度和湿度范围,建议将适配器安装在通风良好的位置,避免高温和潮湿环境。

    5. 兼容性和支持


    - 兼容性:QFWB-10系列适配器具有通用的AC输入插头,适用于广泛的电源插座。
    - 保修:提供一年的保修期,确保用户能够获得及时的支持和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源输入是否正常 |
    | 输出电压不稳定 | 确认负载是否超出了额定值 |
    | 设备过热 | 减少负载或增加散热措施 |
    | 适配器有异常噪音 | 确认设备安装位置通风良好 |

    7. 总结和推荐


    QFWB-10系列电子元器件是一款高能效、多功能且稳定的电源适配器。它具备多种输出电压选择、宽输入电压范围和严格的保护机制,非常适合用于各类消费电子设备。其严格的质量控制和全面的保障措施使其在市场上具有很强的竞争力。综上所述,强烈推荐使用QFWB-10系列电子元器件。

QFWB-10-5-US01参数

参数
电流-输出2 -
负载调节 5%
输出数量 1
最小输入电压 100V(AC)
电压-输出2 -
输出功率 10W
电流-输出1 -
电压-输出4 -
最大输入电压 240V(AC)
电压-输出3 -
电压-输出1 -
长*宽*高 59mm*41mm*26.5mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 散装

QFWB-10-5-US01厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

QFWB-10-5-US01数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 开关电源 QUALTEK ELECTRONICS QFWB-10-5-US01 QFWB-10-5-US01数据手册

QFWB-10-5-US01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.8652 ¥ 66.8542
100+ $ 7.4057 ¥ 62.9485
300+ $ 6.7932 ¥ 57.7422
500+ $ 6.4872 ¥ 55.1412
库存: 100
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1002.81
直接购买
加入购物车
