QFWB-10-5-USUB

产品分类: 开关电源
产品描述: 10W 1 100V(AC) 240V(AC) 5% 墙壁安装 59mm*41mm*26.5mm
供应商型号: N-QFWB-10-5-USUB
供应商: 云汉优选
标准整包数: 1

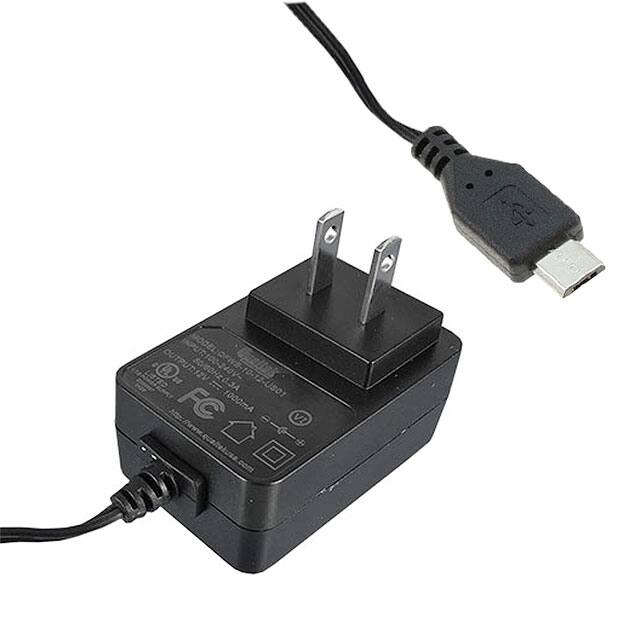

QUALTEK ELECTRONICS 开关电源 QFWB-10-5-USUB

QFWB-10-5-USUB概述

    电子元器件产品技术手册:Qualtek QFWB-10系列

    产品简介


    Qualtek QFWB-10系列是一款10瓦单输出墙挂式电源适配器,适用于广泛的应用领域,如消费电子、医疗设备和通信设备。该系列提供多种输出电压选择(5V、7V、8V、9V、10V、12V、15V、18V、24V、28V、30V和36V),满足不同设备的需求。产品具有高效率和紧凑设计,确保在各种环境下的稳定运行。

    技术参数


    - 输出特性
    - 输出电压:5V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 24V, 28V, 30V, 36V
    - 额定电流:2.1A, 1.71A, 1.50A, 1.33A, 1.20A, 1.00A, 0.80A, 0.66A, 0.50A, 0.35A, 0.40A, 0.33A
    - 波纹噪声:最大200mV
    - 负载调节(典型):±5%
    - 开机延迟:最大3秒
    - 持续时间(典型):10ms@额定负载115VAC,20ms@额定负载230VAC
    - 输出保护:短路保护、过电流保护
    - 输入特性
    - 电压范围:100VAC~240VAC
    - 频率范围:50Hz-60Hz
    - 能效等级:DoE Level VI, Energy Star
    - 最大交流电流:0.3A
    - 输入保护:内置初级电流保险丝,限流装置
    - 泄漏电流:264VAC/50Hz时为0.25mA
    - 环境特性
    - 工作温度:0°C~40°C
    - 相对湿度:10% RH到80% RH
    - 存储温度:-20°C~80°C,5% RH到95% RH
    - 空载功耗:<0.1W
    - 机械规格:59x40.9x26.5mm
    - 重量:87g
    - 其他特性
    - 绝缘耐压:3000VAC/10mA(初级-次级)
    - EMI传导与辐射:符合EN55022 Class B, FCC Part 15 Class B
    - 谐波电流:符合EN61000-3-2, 3
    - EMS抗扰度:符合IEC61000-4-2, 3, 4, 5, 6, 8, 11
    - 平均无故障时间(MTBF):50,000小时(25°C)

    产品特点和优势


    1. 高能效:达到DoE Level VI和Energy Star标准,高效节能。
    2. 全面的保护机制:具备短路保护和过电流保护功能,确保设备安全。
    3. 宽输入电压范围:适应100VAC~240VAC的电压范围,适合全球使用。
    4. 严格的环境测试:能在宽广的工作温度和湿度范围内稳定运行。
    5. 紧凑设计:体积小巧,适合壁挂安装,节省空间。

    应用案例和使用建议


    - 消费电子:适用于笔记本电脑、平板电脑等便携设备充电。
    - 医疗设备:可用于医疗监控设备,确保持续稳定的电力供应。
    - 通信设备:适合作为网络路由器、交换机的电源适配器。
    使用建议:
    - 确保电源适配器的输入电压符合设备要求,避免接反或超负荷使用。
    - 定期检查和清洁适配器的散热孔,确保良好的通风效果。
    - 在高湿度环境中使用时,应注意防止水汽进入。

    兼容性和支持


    - 兼容性:QFWB-10系列电源适配器支持US插头,可根据需要更换不同的输出插头类型。
    - 保修政策:提供一年有限保修,厂商提供技术支持和服务。

    常见问题与解决方案


    1. 开机延迟较长:确保电源适配器连接稳定,检查是否有短路现象。
    2. 输出电压不稳定:检查负载情况,避免负载超出适配器的额定输出。
    3. 设备无法正常启动:检查电源线连接是否正确,尝试更换电源线。

    总结和推荐


    Qualtek QFWB-10系列电源适配器凭借其高能效、多重保护机制和广泛的应用范围,在同类产品中脱颖而出。其紧凑的设计、卓越的性能和可靠的保护措施使其成为消费电子、医疗设备和通信设备的理想选择。鉴于其出色的特性和良好的用户体验,我们强烈推荐此产品。

QFWB-10-5-USUB参数

参数
电流-输出2 -
电压-输出2 -
输出数量 1
输出功率 10W
电压-输出1 -
最大输入电压 240V(AC)
电流-输出1 -
电压-输出3 -
负载调节 5%
最小输入电压 100V(AC)
电压-输出4 -
长*宽*高 59mm*41mm*26.5mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 散装

QFWB-10-5-USUB厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

QFWB-10-5-USUB数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 开关电源 QUALTEK ELECTRONICS QFWB-10-5-USUB QFWB-10-5-USUB数据手册

QFWB-10-5-USUB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.8652 ¥ 66.8542
100+ $ 7.4057 ¥ 62.9485
300+ $ 6.7932 ¥ 57.7422
500+ $ 6.4872 ¥ 55.1412
库存: 90
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1002.81
