首页  >  产品百科  >  QPD-60-12

QPD-60-12

产品分类: 开关电源
产品描述: 60W 1 88V(AC) 264V(AC) 0.5% 5A 12V 底座安装 129mm*98mm*38mm
供应商型号: N-QPD-60-12
供应商: 云汉优选
标准整包数: 1

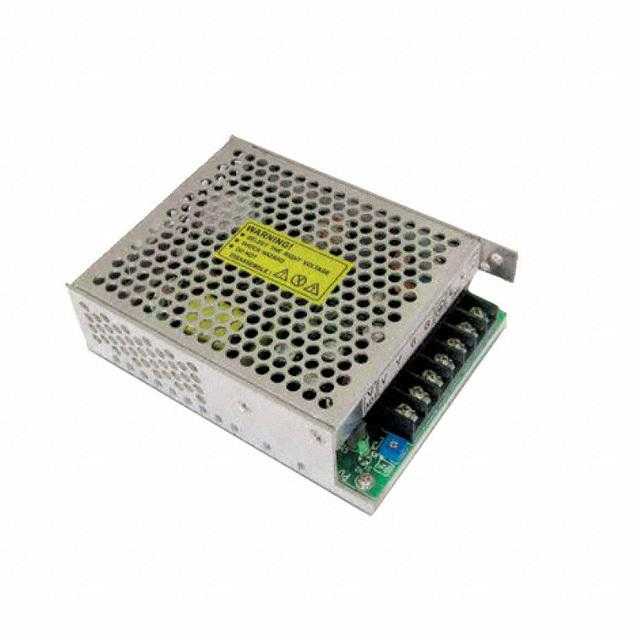

QUALTEK ELECTRONICS 开关电源 QPD-60-12

QPD-60-12概述


    产品简介


    QPD-60 系列电源模块是一款专为广泛工业应用设计的高效、高可靠性的电源转换器。该系列产品包括QPD-60-5(5V)、QPD-60-12(12V)、QPD-60-15(15V)、QPD-60-24(24V)和QPD-60-48(48V)五个型号,每个型号提供单路输出,最大功率为60瓦。这些模块适用于各种工业设备,如通信系统、自动化控制设备、安防监控系统等,能够提供稳定可靠的直流电输出,满足不同应用需求。

    技术参数


    - 输入范围:交流输入电压范围为88VAC~264VAC,直流输入电压范围为124VDC~370VDC,可以适应全球范围内的电网电压。
    - 频率范围:输入电压频率范围为47Hz~63Hz。
    - 输出电压及电流:
    - QPD-60-5: 5V,10A
    - QPD-60-12: 12V,5A
    - QPD-60-15: 15V,4A
    - QPD-60-24: 24V,2.5A
    - QPD-60-48: 48V,1.25A
    - 效率:典型效率为75%~88%,具体视输出电压而定。
    - 纹波和噪声:在-20°C到70°C的工作温度范围内,纹波和噪声均小于规定值。
    - 保护功能:过载保护(OLP)、过压保护(OVP)和短路保护(SCP),能够有效保护设备安全。
    - 工作环境:宽工作温度范围为-20°C至70°C,湿度范围为20%至90% RH,非冷凝状态。

    产品特点和优势


    QPD-60系列电源模块以其高效率、高可靠性著称,能够在广泛的环境条件下稳定运行。所有型号均采用长寿命电解电容器,确保长期稳定运行。此外,该系列产品还通过了多项国际安全标准认证,符合EN60950-1和UL60950-1的要求,确保用户的安全。

    应用案例和使用建议


    QPD-60系列电源模块广泛应用于通信系统、自动化控制设备、安防监控系统等领域。例如,在通信基站中,可以作为基站设备的供电电源;在自动化控制系统中,可以为传感器和其他设备提供稳定的电源供应。为了提高系统的稳定性,建议在电源输入端增加滤波电路以减少输入纹波,同时选择合适的散热方式来保证模块的散热效果。

    兼容性和支持


    该系列产品与大多数主流电子设备和系统兼容,可以方便地集成到各种应用环境中。厂商提供了详细的安装指南和技术支持,包括在线技术支持、现场培训等服务,确保用户能够顺利使用并维护该产品。

    常见问题与解决方案


    1. 问题:产品启动困难
    - 解决方案:检查输入电压是否符合产品要求,并确保输入电源没有大的纹波和波动。
    2. 问题:过热
    - 解决方案:检查散热措施是否得当,必要时可增加外部风扇辅助散热。
    3. 问题:输出电压不稳定
    - 解决方案:检查连接线路是否有接触不良的情况,同时确认负载是否超过了额定输出电流。

    总结和推荐


    综上所述,QPD-60系列电源模块具有优异的技术性能和广泛的应用范围,特别适合需要稳定可靠电源供应的工业应用场合。我们强烈推荐这一系列产品给那些对产品质量有严格要求的用户。无论是从性能还是可靠性角度考虑,QPD-60系列都是一款值得信赖的产品。

QPD-60-12参数

参数
电流-输出1 5A
负载调节 0.5%
电压-输出3 -
最大输入电压 264V(AC)
电流-输出2 -
输出数量 1
电压-输出2 -
输出功率 60W
最小输入电压 88V(AC)
电压-输出4 -
电压-输出1 12V
长*宽*高 129mm*98mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

QPD-60-12厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

QPD-60-12数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 开关电源 QUALTEK ELECTRONICS QPD-60-12 QPD-60-12数据手册

QPD-60-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 44.8168 ¥ 380.9428
7+ $ 41.8077 ¥ 355.3655
28+ $ 39.7494 ¥ 337.8699
71+ $ 38.1582 ¥ 324.3447
230+ $ 36.6282 ¥ 311.3397
库存: 28
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1142.82
直接购买
加入购物车
