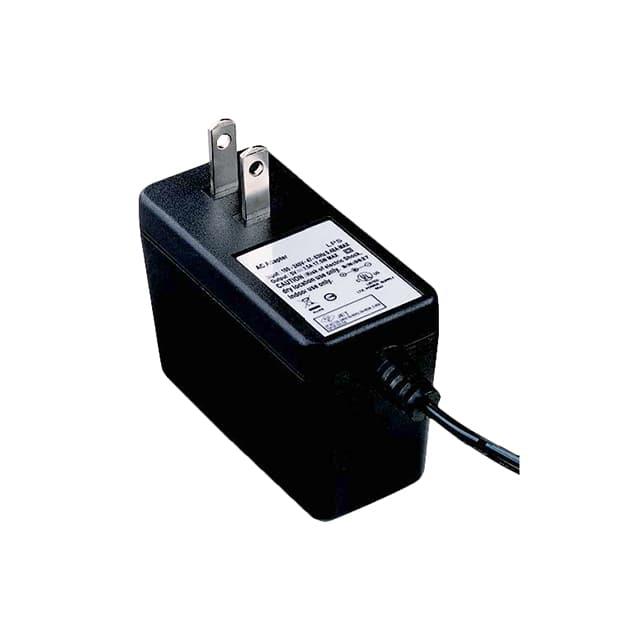

QAWA-24-12-US01

产品分类: 开关电源
产品描述: 24W 1 100V(AC) 240V(AC) 5% 墙壁安装 72mm*34mm*52mm
供应商型号: N-QAWA-24-12-US01
供应商: 云汉优选
标准整包数: 1
QUALTEK ELECTRONICS 开关电源 QAWA-24-12-US01

QAWA-24-12-US01概述

    QAWA-24系列电子元器件技术手册

    1. 产品简介


    QAWA-24系列是Qualtek Electronics Corporation生产的24瓦单输出墙装电源适配器。该系列具有多种输出电压选项(5V、7V、7.5V、9V、12V、15V、24V、48V),能够满足不同应用场景的需求。其主要功能包括提供稳定的直流电输出,具有过压保护(OVP)、短路保护(SCP)和过流保护(OCP)。适用于各类消费电子产品、工业设备、医疗设备及通信设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 输出电压 | 5V、7V、7.5V、9V、12V、15V、24V、48V |
    | 额定电流 | 4.0A、3.5A、3.0A、2.5A、2.0A、1.6A、1.0A、0.5A |
    | 波纹和噪声 | ±2% Vo @额定负载 |
    | 负载调节 | ±5% |
    | 暂态响应 | 0.5ms @50%负载变化 |
    | 持续时间 | 10ms @额定负载 |
    | 输入电压范围 | 100VAC ~ 240VAC |
    | 输入频率范围 | 50Hz ~ 60Hz |
    | 效率 | DoE Level VI, Energy Star, ErP Step 2, NRCan & GEMS Level VI认证 |
    | 最大输入电流 | 0.58A |
    | 输入保护 | 内置初级电流保险丝,限流功能 |
    | 泄漏电流 | ≤0.25mA |
    | 工作温度范围 | 0°C ~ 40°C |
    | 工作湿度范围 | 20% RH ~ 80% RH |
    | 存储温度范围 | -20°C ~ 80°C |
    | 绝缘耐压 | 3000VAC (初级-次级) |
    | EMI传导与辐射 | 符合EN55022 Class B标准 |
    | 谐波电流 | 符合EN61000-3-2, 3标准 |
    | EMS抗扰性 | 符合IEC61000-4-2, 3, 4, 5, 6, 8, 11标准 |
    | MTBF | 300,000小时(25°C,Telecordia SR-332) |
    | 尺寸(长x宽x高) | 72x34x69mm (US),72x34x90mm (EU),72x50x81mm (UK),72x40x78 (AU),72x34x69 (CN) |
    | 重量 | 148g (US),154g (EU),158g (UK),150g (AU),148g (CN) |

    3. 产品特点和优势


    QAWA-24系列具备多个独特功能和优势:
    - 高效能:满足ENERGY EFFICIENCY LEVEL VI标准,确保最高效率。
    - 多重保护:内置过压、短路和过流保护,保障设备安全。
    - 广泛适用:提供多种电压和电流输出,适应各种应用场景。
    - 严格的品质控制:通过多国认证(CE、CB、UL、cUL、FCC等),符合国际标准。
    - 长寿命设计:MTBF达300,000小时,确保长时间稳定运行。

    4. 应用案例和使用建议


    QAWA-24系列适用于广泛的电子设备,例如笔记本电脑、平板电脑、POS机、通信设备等。根据实际使用需求选择合适的电压和电流输出组合。为了获得最佳性能,建议遵循以下使用建议:
    - 确保电源适配器安装在通风良好的环境中,以避免过热。
    - 使用与电源适配器插头相匹配的电源线,确保连接稳固可靠。
    - 在极端环境下使用时,注意温度和湿度的影响,避免影响适配器的性能。

    5. 兼容性和支持


    QAWA-24系列提供多种插头选项(欧洲插头、英国插头、美国插头、澳大利亚插头和中国插头),可满足不同地区的应用需求。此外,Qualtek Electronics Corporation还提供一年的保修服务,为用户提供全面的支持和维护保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源适配器是否正常连接 |
    | 输出电压不稳定 | 检查负载情况,确保不超过适配器额定值 |
    | 适配器过热 | 减少负载,确保适配器通风良好 |
    | 输出电流不稳定 | 更换合适的电源线或连接器 |
    | 设备充电慢 | 确认设备充电口是否清洁无损 |

    7. 总结和推荐


    QAWA-24系列是一款高性能的24瓦单输出墙装电源适配器,具有高效率、多重保护和严格的质量控制等特点。其广泛的应用场景和优秀的兼容性使其在市场上具备较强的竞争力。鉴于其卓越的性能和全面的支持,强烈推荐用于各类需要稳定电源供应的设备中。

QAWA-24-12-US01参数

参数
负载调节 5%
电流-输出1 -
最大输入电压 240V(AC)
电压-输出3 -
电压-输出4 -
输出数量 1
电压-输出1 -
电流-输出2 -
输出功率 24W
电压-输出2 -
最小输入电压 100V(AC)
长*宽*高 72mm*34mm*52mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 散装

QAWA-24-12-US01厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

QAWA-24-12-US01数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 开关电源 QUALTEK ELECTRONICS QAWA-24-12-US01 QAWA-24-12-US01数据手册

QAWA-24-12-US01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 15.7092 ¥ 133.5282
100+ $ 14.7599 ¥ 125.4592
300+ $ 13.5864 ¥ 115.4844
500+ $ 12.9642 ¥ 110.1957
库存: 99
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 1068.22
