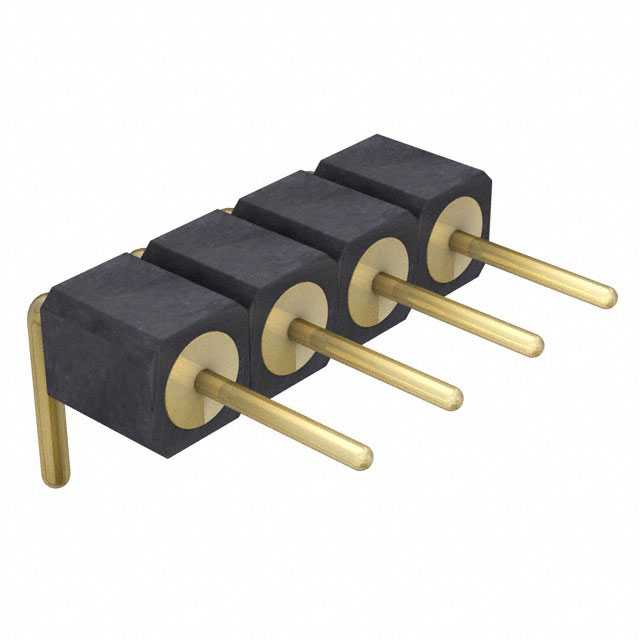

399-10-104-10-009101

产品分类: 矩形连接器 - 外壳
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 1 4pin 推挽式 Male Pin 黑色 通孔安装 10.16mm(长度)*8.8mm(高度)
供应商型号: 399-10-104-10-009101-ND
供应商: Digi-Key
标准整包数: 1
PRECI-DIP 矩形连接器 - 外壳 399-10-104-10-009101

399-10-104-10-009101概述

    PCB Connectors Series 399 技术手册解析

    1. 产品简介


    产品类型: PCB 连接器
    主要功能: 提供单行、直角焊接尾连接器,适用于电源、数据、信号、控制等多种应用场合。
    应用领域: 该连接器广泛应用于电子设备中的印刷电路板(PCB)接口,如工业控制系统、通讯设备、计算机硬件等。

    2. 技术参数


    - 绝缘材料: 黑色玻璃填充聚酯 PCT-GF30-FR
    - 阻燃等级: UL 94V-O
    - 触点材料: 黄铜 CuZn36Pb3 (C36000)
    - 连接针直径: 0.47 mm
    - 机械寿命: ≥ 500 次循环
    - 额定电流: 3 A
    - 耐压强度: ≥ 1000 V RMS

    3. 产品特点和优势


    - 卓越的机械强度: 剪切力 ≥ 40 N(轴向力作用下无位移),接触力 ≥ 3.3 N(符合 MIL-DTL-83734 标准)
    - 优异的电气性能: 绝缘电阻 ≥ 10'000 MΩ(500 V AC),相邻两接触点间的最大电容为 1 pF
    - 宽广的工作温度范围: -55°C 至 +125°C
    - 可靠的焊接能力: 符合 J-STD-002A 和 J-STD-0020C 标准

    4. 应用案例和使用建议


    应用案例:
    - 在工业控制系统中用于信号传输
    - 用于通讯设备中的电源接口
    - 在计算机硬件中实现数据和控制信号的传输
    使用建议:
    - 在高振动环境中使用时,确保安装稳固并考虑采用额外的固定措施
    - 长期暴露于高湿度环境下时,定期检查连接器是否有腐蚀迹象

    5. 兼容性和支持


    兼容性:
    - 该系列连接器支持多种插拔标准,确保与其他标准电子元器件的良好兼容性
    支持:
    - PRECI-DIP SA 提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务

    6. 常见问题与解决方案


    - 问题:连接松动怎么办?
    解决方案: 确保连接器正确安装,并根据需要加固固定装置,例如增加防震垫圈或使用螺丝固定
    - 问题:接触不良怎么办?
    解决方案: 清理接触面,去除氧化层或杂质,确保连接器与 PCB 之间良好接触

    7. 总结和推荐


    综合评估:
    - 主要优点: 超强的机械强度和电气性能,宽泛的工作温度范围,以及良好的兼容性和支持服务
    - 适用场景: 广泛应用于各种严苛环境下的工业控制、通信设备和计算机硬件等领域
    推荐结论:
    - 高度推荐使用 PRECI-DIP 的 PCB Connectors Series 399,特别适合对可靠性要求较高的应用场合。

399-10-104-10-009101参数

参数
触头端接 -
针脚数 4pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
长*宽*高 10.16mm(长度)*8.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

399-10-104-10-009101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

399-10-104-10-009101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 外壳 PRECI-DIP 399-10-104-10-009101 399-10-104-10-009101数据手册

399-10-104-10-009101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.495 ¥ 12.6328
10+ $ 1.1523 ¥ 9.6435
100+ $ 0.9794 ¥ 8.1961
980+ $ 0.8336 ¥ 6.9761
1960+ $ 0.7938 ¥ 6.6432
5880+ $ 0.7346 ¥ 6.148
10780+ $ 0.7039 ¥ 5.8908
库存: 919
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.63
