416-83-212-41-003101

产品分类: 矩形连接器 - 外壳
厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2 12pin 推挽式 Female Socket 黑色 通孔安装 15.24mm(长度)*5.08mm(高度)
供应商型号: UA-416-83-212-41-003101
供应商: 海外现货
标准整包数: 1500

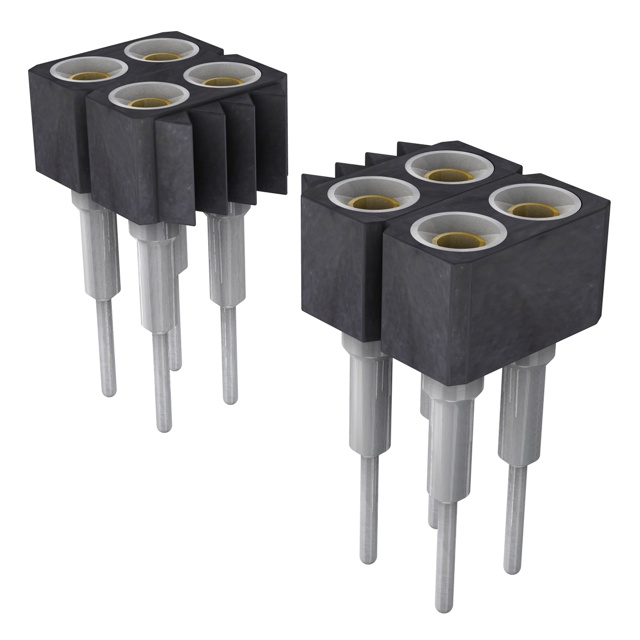

PRECI-DIP 矩形连接器 - 外壳 416-83-212-41-003101

416-83-212-41-003101概述

    精密连接器(PRECIDIP)PCB连接器系列416产品技术手册解析

    产品简介


    型号:416-PP-2NN-41-XXX101
    类型:双排插头插座式PCB连接器
    功能及应用领域:这款精密连接器广泛应用于各种电路板上,用于信号传输、数据处理、控制信号及电源应用等场合。其特点是高可靠性和耐用性,特别适合需要频繁插拔和高频率操作的环境。

    技术参数


    - 绝缘体材料:黑玻璃填充聚酯PCT-GF30-FR
    - 阻燃等级:UL 94V-O
    - 外壳材质:黄铜CuZn36Pb3 (C36000)
    - 接触夹材质:铍铜C17200(四指型)
    - 接触针直径:0.40至0.56毫米
    - 插入力:典型值2牛顿
    - 拔出力:典型值1牛顿(不锈钢量规直径0.43毫米)
    - 机械寿命:最低500个周期
    - 额定电流:3安培
    - 接触电阻:最大10毫欧
    - 介电强度:最小1000伏有效值

    产品特点和优势


    这款PCB连接器具有出色的机械稳定性和电气性能,能够承受高温、低温、振动、冲击和腐蚀等极端环境条件。其独特的四指型铍铜接触夹设计确保了长期可靠的电气连接,非常适合工业控制、汽车电子和航空航天等领域。

    应用案例和使用建议


    在实际应用中,此连接器通常用于电路板间的数据传输和电源供应。例如,在一台工业控制器中,它可以实现不同模块之间的高效通信。建议在安装时注意插针和孔径的匹配,以确保最佳的接触效果。此外,为了延长使用寿命,定期检查和清洁连接点是一个良好的实践。

    兼容性和支持


    - 兼容性:本款连接器适用于多种电路板设计,可以与大多数标准PCB制造工艺兼容。
    - 支持与维护:制造商提供详尽的技术文档和支持服务,以帮助客户解决安装和使用过程中的任何问题。

    常见问题与解决方案


    - 问题1:接触电阻过高。
    解决方案:检查插针和插座是否有污染或损坏,必要时重新焊接。
    - 问题2:插拔困难。
    解决方案:确认插入方向正确且力度适当;如有需要,检查并清洁孔洞和插针。

    总结和推荐


    综上所述,PRECIDIP的PCB连接器系列416凭借其优异的电气性能和机械稳定性,在各种恶劣环境下表现出色。尽管价格相对较高,但其长期可靠的性能使其成为高端应用的理想选择。我们强烈推荐该产品给寻求高质量连接解决方案的专业工程师和技术爱好者。

416-83-212-41-003101参数

参数
排数 2
触头端接 -
针脚数 12pin
类型 Push-Pull,Socket
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
长*宽*高 15.24mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

416-83-212-41-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

416-83-212-41-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 外壳 PRECI-DIP 416-83-212-41-003101 416-83-212-41-003101数据手册

416-83-212-41-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
