416-87-224-41-003101

产品分类: 矩形连接器 - 外壳
厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2 24pin 推挽式 Female Socket 黑色 通孔安装
供应商型号: MCN-416-87-224-41-003101
供应商: 海外现货
标准整包数: 1

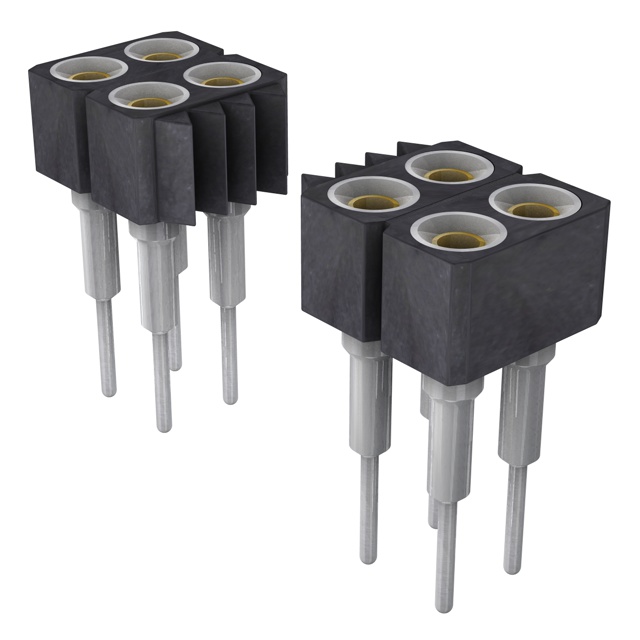

PRECI-DIP 矩形连接器 - 外壳 416-87-224-41-003101

416-87-224-41-003101概述

    PCB Connectors 416 系列产品手册

    产品简介


    本产品是PCB连接器系列中的416系列,属于双排直角焊接尾端连接器,针孔直径为0.47毫米。该连接器广泛应用于电路板组件中,提供可靠的信号传输和电源连接,适用于各种工业控制设备、通信设备及消费电子产品等领域。

    技术参数


    - 针孔直径:0.40至0.56毫米
    - 插入力:典型值为2牛顿
    - 拔出力:典型值为1牛顿(用于直径0.43毫米的抛光钢制探针)
    - 机械寿命:最小500次插拔周期
    - 额定电流:3安培
    - 接触电阻:最大10毫欧姆
    - 绝缘强度:最小1000伏特交流(RMS)

    产品特点和优势


    - 黑色玻璃填充聚酯PCT-GF30-FR绝缘材料,具有良好的阻燃性(UL 94V-O)。
    - 芯片采用铍铜材料(C17200),提供出色的弹性及长期可靠性。
    - 强大的机械结构设计,剪切保持力最小40牛顿。
    - 符合多个环境测试标准,如盐雾试验、硫化物试验和热循环测试,确保长期可靠运行。
    - 支持无铅焊接工艺,符合RoHS标准。

    应用案例和使用建议


    根据制造商提供的使用指南,在各种复杂环境下的工业控制系统中,该连接器表现出色。例如,在智能仪表系统中,连接器能提供稳定的数据传输。用户应确保焊盘尺寸和间距匹配要求,以避免焊接过程中出现不良连接。在高温环境中,应注意散热措施,防止因温度过高导致接触不良。

    兼容性和支持


    此款连接器适用于多种PCB布局和不同的焊接工艺,包括无铅焊接。制造商提供了详尽的技术支持,包括安装指导、故障排除建议等。可通过电子邮件或电话获取专业帮助。

    常见问题与解决方案


    - 问题:插入时遇到阻力过大。
    解决方案:检查连接器和插座是否清洁,并确认焊接质量。
    - 问题:拔出时无法达到预期力度。
    解决方案:检查是否有杂质卡住,必要时重新焊接。
    - 问题:长时间使用后接触电阻增加。
    解决方案:考虑重新焊接或更换新的连接器。

    总结和推荐


    这款PCB连接器416系列在技术和可靠性方面表现出色,适用于多种恶劣环境的应用。其高抗腐蚀性和优异的机械性能使其成为工业和商业应用的理想选择。我们强烈推荐使用这款产品,以确保您的设备能够获得最佳的性能和长久的使用寿命。

416-87-224-41-003101参数

参数
排数 2
触头端接 -
针脚数 24pin
类型 Push-Pull,Socket
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

416-87-224-41-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

416-87-224-41-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 外壳 PRECI-DIP 416-87-224-41-003101 416-87-224-41-003101数据手册
