首页  >  产品百科  >  801-87-008-65-001101

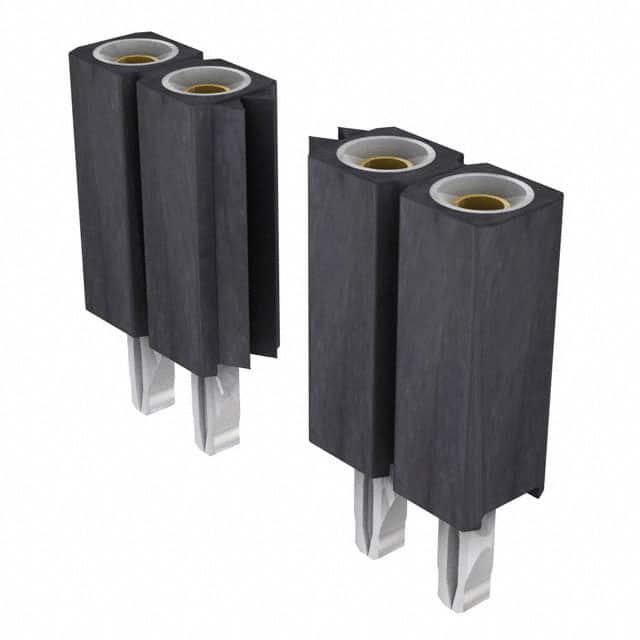

801-87-008-65-001101

产品分类: 矩形连接器 - 外壳
厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1 8pin 推挽式 Female Socket 黑色 通孔安装 20.32mm(长度)*2.54mm(高度)
供应商型号: UA-801-87-008-65-001101
供应商: 海外现货
标准整包数: 800
PRECI-DIP 矩形连接器 - 外壳 801-87-008-65-001101

801-87-008-65-001101概述

    PCB Connectors Series 801 技术手册

    产品简介


    Series 801 是一款单排压接式插针连接器,适用于PCB板(印刷电路板)的设计和制造。其主要功能是通过符合压入孔的压接方式提供无焊接安装,具有出色的机械稳定性和电气性能。这些连接器广泛应用于各种电子产品中,如工业自动化系统、通信设备、计算机外围设备等领域。

    技术参数


    - 绝缘材料:黑玻璃填充聚酯PCT-GF30-FR,UL 94V-0阻燃等级。
    - 插座材质:青铜CuSn4Pb4Zn4 (C54400)。
    - 触点(卡扣6指结构):铍铜C17200。
    - 接触对直径:0.70至0.90毫米,0.635毫米方形。
    - 插入力:典型值1.2牛顿。
    - 拔出力:典型值0.6牛顿(磨光钢规直径0.76毫米)。
    - 机械寿命:最小500个循环。
    - 额定电流:3安培。
    - 接触电阻:最大10毫欧姆。
    - 耐压:最小1000伏特交流电压。
    - PCB孔径:直径1毫米(+0.09/-0.06毫米精加工),钻孔直径1.15±0.025毫米。

    产品特点和优势


    Series 801 连接器具有多种优点。首先,其独特的压接设计避免了焊接步骤,提高了装配效率和可靠性。其次,触点采用铍铜材料,确保了长期稳定的电性能。此外,广泛的温度范围(-55°C到+125°C)和高机械强度使它们适用于苛刻的工作环境。再者,其符合多项国际标准,如UL认证和MIL-DTL-83734规范,保证了产品的质量和安全性。

    应用案例和使用建议


    Series 801 在许多应用场景中得到了广泛应用。例如,在工业控制系统中,这些连接器可以用于传感器和执行器之间的信号传输。在计算机设备中,它们可用于电源管理模块的接线。为了充分发挥其性能,建议在使用前仔细检查PCB孔径和表面处理是否符合要求,并确保正确的装配力。

    兼容性和支持


    Series 801 支持各种常见的PCB孔径和表面处理,如锡、镍金镀层。制造商提供详细的装配指南和技术支持服务,以确保客户能够顺利进行产品的安装和调试。

    常见问题与解决方案


    - 问题:如何正确测量插入力?
    解决方案:使用符合IEC 60352-5标准的设备进行测量。
    - 问题:如何判断连接器是否已损坏?
    解决方案:通过检测接触电阻和绝缘电阻来确定。
    - 问题:如果插头在装配过程中发生变形怎么办?
    解决方案:重新校准装配设备,并按照制造商的指南重新装配。

    总结和推荐


    综上所述,Series 801 PCB连接器以其优秀的机械性能、可靠的电气特性和广泛的适用性,在多个行业领域中表现出色。强烈推荐给需要高效、安全的连接解决方案的工程师和设计师。如果您正在寻找一种能够提高生产效率和可靠性的连接器,那么Series 801无疑是最佳选择之一。

801-87-008-65-001101参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 1
触头端接 -
针脚数 8pin
类型 Push-Pull,Socket
颜色 黑色
长*宽*高 20.32mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

801-87-008-65-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-008-65-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 外壳 PRECI-DIP 801-87-008-65-001101 801-87-008-65-001101数据手册

801-87-008-65-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.97 ¥ 8.1286
2400+ $ 0.8175 ¥ 6.8507
8000+ $ 0.7675 ¥ 6.4317
24000+ $ 0.7225 ¥ 6.0546
库存: 0
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 0
直接购买
加入购物车
