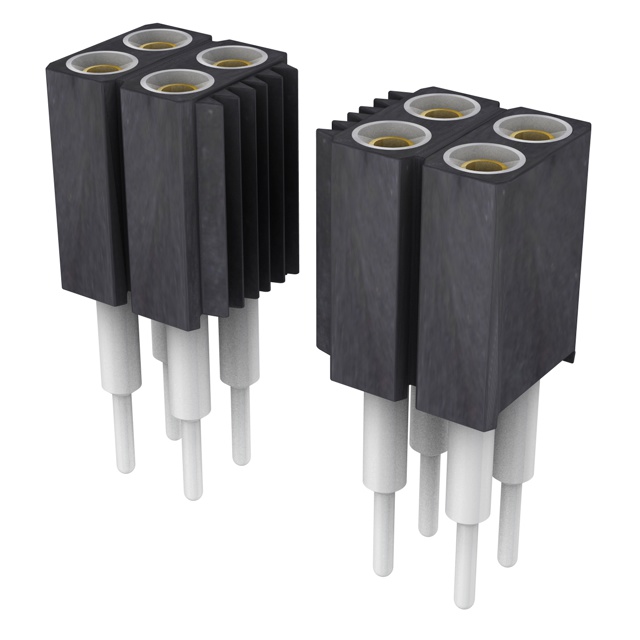

803-83-020-10-269101

产品分类: 矩形连接器 - 外壳
厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2 20pin 推挽式 Female Socket 焊接 黑色 焊接安装 25.4mm(长度)*5.08mm(高度)
供应商型号: UA-803-83-020-10-269101
供应商: 海外现货
标准整包数: 250
PRECI-DIP 矩形连接器 - 外壳 803-83-020-10-269101

803-83-020-10-269101概述


    产品简介


    PCB Connectors系列803 是一款双排插座连接器,专为印刷电路板(PCB)设计。该系列产品主要用于信号传输、控制和电源应用,广泛应用于工业自动化、通信设备、汽车电子和消费电子产品等领域。其主要特点是结构紧凑、可靠性高,并且能够在恶劣环境下保持稳定的工作状态。

    技术参数


    | 参数项 | 规格描述 |

    | 插针直径 | 0.70 mm 至 0.90 mm |
    | 插座直径 | 0.76 mm |
    | 绝缘材料 | 黑色玻璃填充聚酯 (PCT-GF30-FR) |
    | 防火等级 | UL 94V-O |
    | 接触力 | 插入力:1.2 N(典型值) |
    拔出力:0.6 N(典型值) |
    | 接触电阻 | 最大 10 mΩ |
    | 额定电流 | 3 A |
    | 工作电压 | 最大 100 VRMS / 150 VDC(2.54 mm 网格间距) |
    | 绝缘强度 | 最小 1000 V RMS |

    产品特点和优势


    PCB Connectors系列803 具有多项独特的优势:
    - 高可靠性:采用高品质材料和严格的制造工艺,确保长期稳定运行。
    - 耐高温:能在极端温度条件下(-55°C至+125°C)正常工作。
    - 环境适应性强:通过多项严苛的环境测试,包括高温、低温、振动、腐蚀等。
    - 低接触电阻:最大接触电阻仅为 10 mΩ,保证了高效的电力和信号传输。

    应用案例和使用建议


    PCB Connectors系列803 在多个行业中都有广泛应用。例如,在工业自动化设备中,它用于信号和控制系统的连接;在通信设备中,用于电源和数据传输的可靠连接。对于用户而言,以下是一些建议:
    - 在安装时,确保焊盘和孔径尺寸准确无误,以避免焊接不良。
    - 定期进行电气测试,确保连接器的性能始终如一。

    兼容性和支持


    该系列产品与大多数标准的 PCB 设计兼容,便于集成到现有系统中。制造商提供详细的技术文档和支持服务,用户可以通过官方渠道获得全面的技术咨询和技术支持。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:接触电阻异常高
    - 解决方案:检查焊盘和插针是否清洁,必要时重新焊接。

    - 问题2:插入或拔出力过大
    - 解决方案:检查焊盘尺寸是否符合要求,必要时调整焊盘尺寸。

    - 问题3:无法通过环境测试
    - 解决方案:确保所有材料符合标准,必要时更换材料或重新测试。

    总结和推荐


    综上所述,PCB Connectors系列803 是一款高性能、高可靠性的双排插座连接器,适用于多种复杂的应用环境。其卓越的电气特性和广泛的环境适应能力使其在市场上具有显著的竞争优势。对于需要在严苛环境中实现高效连接的用户来说,强烈推荐使用这款产品。

803-83-020-10-269101参数

参数
类型 Push-Pull,Socket
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 焊接
针脚数 20pin
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

803-83-020-10-269101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

803-83-020-10-269101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 外壳 PRECI-DIP 803-83-020-10-269101 803-83-020-10-269101数据手册

803-83-020-10-269101封装设计

查看详情并下载
Symbol
Footprint
3D Model
