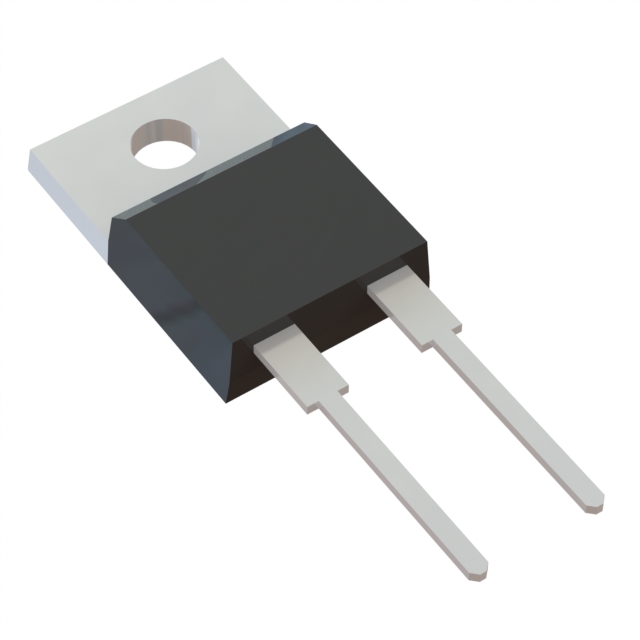

QH05TZ600

产品分类: 整流二极管/整流桥
厂牌: POWER INTEGRATIONS
产品描述: 600V 350A 10ns 250μA 5A 独立式 TO-220AC 通孔安装
供应商型号: 596-1351-5-ND
供应商: Digi-Key
标准整包数: 1
POWER INTEGRATIONS 整流二极管/整流桥 QH05TZ600

QH05TZ600概述

    QH05TZ600 Qspeed™ 600 V, 5 A H-Series PFC Diode

    1. 产品简介


    QH05TZ600是一款来自Qspeed家族的硅基二极管,专为电力因素校正(PFC)和电机驱动电路设计。其主要特点包括低反向恢复电荷(QRR)、低反向恢复电流(IRRM)以及快速软恢复特性。此二极管适用于多种应用,如PFC Boost二极管、电机驱动电路以及直流到交流逆变器。

    2. 技术参数


    以下是QH05TZ600的主要技术规格:
    - 额定电压(VRRM): 600 V
    - 平均正向电流(IF(AVG)): 5 A
    - 峰值正向电流(IFSM): 350 A(1/2周期)
    - 最大结温(TJ(MAX)): 150 °C
    - 反向电流(IR): 在600 V下,25 °C时最大为250 μA,在125 °C时为0.31 mA
    - 正向压降(VF): 在5 A下,25 °C时最大为3.1 V,在150 °C时为2.2 V
    - 软恢复因子(S): 在25 °C时为0.8
    - 工作环境温度范围(TSTG): -55 °C 至 150 °C

    3. 产品特点和优势


    - 低QRR、低IRRM、低tRR: 这些特性提高了效率并减少了EMI干扰。
    - 高dIF/dt能力: 可达1000A/µs,使它能够承受极端的工作条件。
    - 软恢复: 减少了对额外保护电路的需求,例如消振器。
    - 减少EMI滤波组件数量和大小: 增加了系统的整体可靠性。

    4. 应用案例和使用建议


    - 功率因数校正(PFC)Boost二极管: 可以显著提高系统效率。
    - 电机驱动电路: 确保在高电流和高频率下稳定运行。
    - 直流到交流逆变器: 通过快速开关提升逆变器的效率。
    使用建议:
    - 鉴于其高dIF/dt能力和低反向恢复时间,建议在设计中采用合适的散热措施以防止过热。
    - 使用软恢复特性可以进一步减少系统噪音,提高信号完整性。

    5. 兼容性和支持


    QH05TZ600采用TO-220AC封装,支持无铅焊接工艺,符合RoHS标准,且不含卤素。厂商提供了详细的应用说明文档和售后支持,确保用户在安装和使用过程中得到充分指导。

    6. 常见问题与解决方案


    - 问题: 设备在高温环境下工作时,出现过热现象。
    - 解决方案: 检查散热片的安装情况,并确保环境温度在允许范围内。

    - 问题: 正向压降高于预期值。
    - 解决方案: 确认连接正确,没有虚焊现象。如果仍然存在问题,可能需要更换新的二极管。

    7. 总结和推荐


    总体而言,QH05TZ600是一款高性能的硅基二极管,特别适合于要求高效能和低EMI的电力应用。其独特的设计使其成为替代传统硅二极管的理想选择。建议在关键应用中考虑使用此产品,尤其是在需要高效PFC和快速开关特性的场合。

QH05TZ600参数

参数
反向恢复时间 10ns
正向浪涌电流 350A
配置 独立式
If - 正向电流 5A
Ir - 反向电流 250μA
Vr-反向电压 600V
通用封装 TO-220AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
