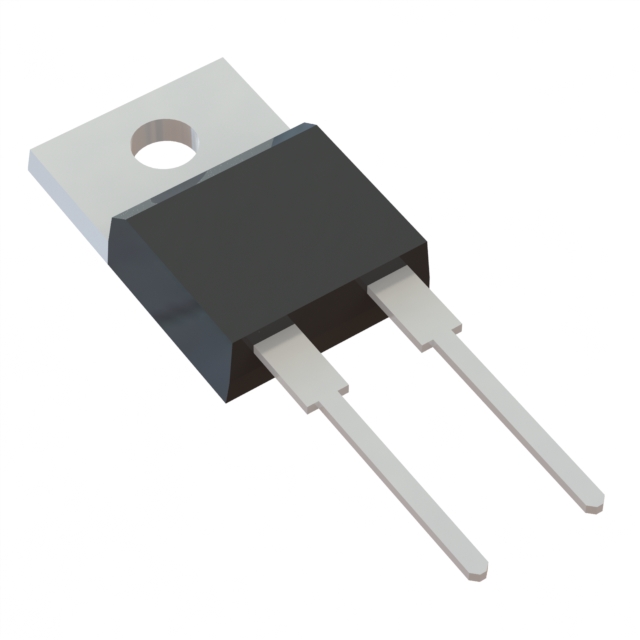

QH12TZ600Q

产品分类: 整流二极管/整流桥
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 单路开关二极管, Iout=12A, 通孔安装, Vrev=600V, TO-220AC封装
供应商型号: 3782409
供应商: element14
标准整包数: 1
POWER INTEGRATIONS 整流二极管/整流桥 QH12TZ600Q

QH12TZ600Q概述

    QH12TZ600Q 技术手册概述

    1. 产品简介


    QH12TZ600Q 是一款来自 Qspeed™ 家族的产品,是一款适用于汽车应用的 600V 12A H 系列碳化硅替换二极管。这款二极管专为高开关频率应用设计,能够替代硅二极管,在功率因数校正(PFC)提升二极管和车载充电机输出整流器方面表现卓越。

    2. 技术参数


    - 基本规格
    - 最大重复反向电压 (VRRM): 600 V
    - 平均正向电流 (IF(AVG)): 12 A
    - 非重复峰值浪涌电流 (IFSM): 100 A (1/2 周期), 350 A (1/2 周期 @ t = 28 µs)
    - 最大反向恢复电流 (IRRM): 2.2 A (TJ = 125°C)
    - 性能参数
    - 反向恢复时间 (tRR): 20.5 ns (TJ = 125°C)
    - 反向恢复电荷 (QRR): 30 nC (TJ = 125°C)
    - 软度因子 (S): 0.65 (TJ = 125°C)

    - 电气特性
    - 正向电压 (VF): 2.65 V (TJ = 25°C), 2.33 V (TJ = 150°C)
    - 二极管电容 (CJ): 34 pF (VR = 10 V, 1 MHz)
    - 工作环境
    - 工作温度范围 (TJ): -55°C 到 150°C
    - 存储温度范围 (TSTG): -55°C 到 150°C
    - 引脚焊接温度: 300°C (10 秒内)

    3. 产品特点和优势


    QH12TZ600Q 的主要特点是低反向恢复电荷(QRR)、低反向恢复电流(IRRM)和软恢复特性。这些特性使其在高效转换和减少电磁干扰(EMI)方面具有显著优势。具体优势如下:
    - 增加效率: 通过减少反向恢复损失来提高系统整体效率。
    - 减少 EMI 滤波组件大小和数量: 由于其快速且平滑的恢复特性,减少了滤波组件的需求。
    - 消除需要阻尼电路: 这种特性简化了电路设计并降低了成本。

    4. 应用案例和使用建议


    应用案例:
    - 在车载充电机的功率因数校正(PFC)提升二极管中。
    - 作为车载充电机的输出整流器。
    使用建议:
    - 在高开关频率应用中,如车载充电机,建议在选择其他电路元件时考虑其与该二极管的兼容性,以确保系统的整体性能。
    - 在高温环境下使用时,需要注意散热管理,以防止过热损坏。

    5. 兼容性和支持


    兼容性:
    - QH12TZ600Q 设计用于与各种高开关频率应用中的电子元器件和设备兼容,特别是在汽车领域的应用中。
    支持和维护:
    - Power Integrations 提供了详细的资料和应用指南,帮助用户更好地理解和使用该产品。
    - 通过官方网站可以获取最新更新和技术支持。

    6. 常见问题与解决方案


    - 问题: 温度过高会导致性能下降。
    - 解决办法: 使用合适的散热器或强制风冷来控制温度。
    - 问题: 反向电压超出限制导致击穿。
    - 解决办法: 确保使用时不超过最大允许的反向电压(VRRM),并选择合适的工作条件。

    7. 总结和推荐


    QH12TZ600Q 是一款高度集成的高性能碳化硅二极管,特别适用于汽车和工业应用中的高开关频率场景。其优异的效率、低功耗和快速恢复特性使其在市场上具有很强的竞争力。总体而言,我们强烈推荐这一产品给需要高效率和可靠性的设计项目。

QH12TZ600Q参数

参数
If - 正向电流 12A
Ir - 反向电流 250μA
Vr-反向电压 -
反向恢复时间 11.6ns
正向浪涌电流 -
配置 -
通用封装 TO-220AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QH12TZ600Q厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

QH12TZ600Q数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS 整流二极管/整流桥 POWER INTEGRATIONS QH12TZ600Q QH12TZ600Q数据手册

QH12TZ600Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.6488
10+ ¥ 10.24
100+ ¥ 10.03
500+ ¥ 9.82
1000+ ¥ 9.61
库存: 255
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.64
直接购买
加入购物车
