5431505

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-381HF-15GY,PCB插座,接头,公引脚,带罩(4 面) 1 15pin 灰色 通孔安装
供应商型号: Q-5431505
供应商: 期货订购
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 外壳 5431505

5431505概述


    产品简介

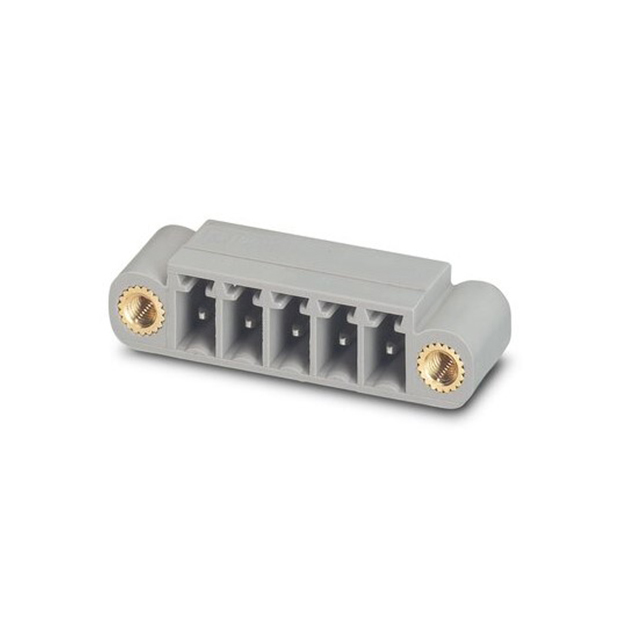

    产品名称:BCH-381HF-15 GY 印制电路板连接器
    产品类型:印制电路板连接器,适用于多种电子设备中的信号传输和电源分配。
    主要功能:用于将印制电路板上的组件与外部设备进行可靠的电气连接,具有优良的电气特性和机械稳定性。
    应用领域:广泛应用于工业自动化、通信设备、汽车电子、医疗设备等领域,特别是在需要高可靠性和稳定性的应用场景中表现出色。

    技术参数


    - 额定电流(IN):8 A
    - 额定电压:
    - II/2: 320 V
    - III/2: 160 V
    - III/3: 160 V
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 接线间距:3.81 mm
    - 接触表面:锡镀层
    - 安装方式:焊接
    - 颜色:信号灰
    - 位置数:15
    - 峰值电压耐受能力:2.5 kV(III/3)
    - 尺寸:
    - 长度:9.2 mm
    - 引脚尺寸:0.8 x 0.8 mm
    - 孔径:1.2 mm
    - 宽度:4.3 mm(4.5 mm)

    产品特点和优势


    特点:
    - 高可靠性:产品采用了优质的材料和精密的制造工艺,确保长时间使用的稳定性和可靠性。
    - 灵活的连接性:15个连接位置提供了足够的灵活性,可以满足各种复杂应用场景的需求。
    - 防火安全:UL 94 V0级别的防火材料保证了产品的安全性和可靠性。
    优势:
    - 适用范围广:无论是工业控制、通信设备还是医疗设备,都可以找到其合适的应用场景。
    - 高性能表现:即使在恶劣的工作环境下,也能保持出色的电气性能和机械稳定性。
    - 经济高效:大批量订购的成本优势使得该产品在成本效益方面具备竞争力。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统:BCH-381HF-15 GY连接器常用于工业自动化设备中,确保各组件之间的电气连接稳定可靠。
    - 通信设备:在通信设备中,该连接器能够提供高速、低噪声的数据传输通道,确保通信质量。
    使用建议:
    - 在使用过程中,确保所有连接点都进行了正确的焊接,以确保长期的稳定性和可靠性。
    - 定期检查连接器的磨损情况,及时更换已损坏或磨损严重的部件,以避免潜在的安全隐患。

    兼容性和支持


    兼容性:该产品属于BCH-HF系列,因此在很多情况下与同一系列产品和其他标准的印制电路板连接器具有良好的兼容性。
    支持:制造商提供了详细的技术文档和用户手册,对于常见问题也有详细的解答。此外,技术支持团队随时为客户提供专业的技术支持服务。

    常见问题与解决方案


    - 问题:焊接过程中出现虚焊或焊接不牢固。
    - 解决方案:确保焊接工具的温度适宜,并且焊接时间足够长。建议使用显微镜或其他工具来检查焊接质量。

    - 问题:连接器在高温环境中工作时出现故障。
    - 解决方案:确认连接器的工作温度在产品规范范围内。如果环境温度超出规范范围,可以考虑使用专门的散热装置或重新设计布线布局。

    总结和推荐


    综合评估:
    - BCH-381HF-15 GY印制电路板连接器凭借其高可靠性、灵活的连接性和广泛的适用性,在众多应用场景中展现出色的性能。
    - 其在恶劣环境下的稳定表现,使它成为许多行业中的理想选择。
    推荐:
    - 总体评价:强烈推荐使用该产品。无论是对于需要高度可靠连接的应用场合,还是需要经济高效的连接解决方案,该产品都是一个极佳的选择。

5431505参数

参数
排数 1
触头端接 -
针脚数 15pin
类型 接头,公引脚,带罩(4 面)
颜色 灰色
触头类型 -
紧固类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

5431505厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5431505数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5431505 5431505数据手册

5431505封装设计

查看详情并下载
Symbol
Footprint
3D Model
