3044791

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT

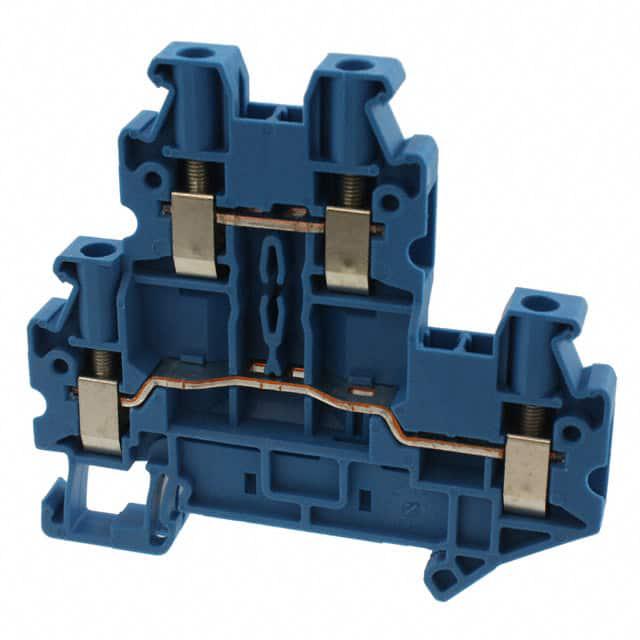

产品描述: 菲尼克斯,双层接线端子,UTTB4BU,菲尼克斯 双层端子, UTTB 4 BU系列, 双层, 蓝色, 螺钉端接, 30A
供应商型号: 651-3044791
供应商: Mouser
标准整包数: 1

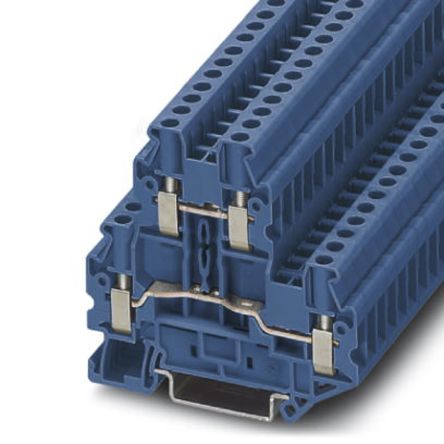

PHOENIX CONTACT 端子 - 电线接头端子 3044791

3044791概述

    UTTB 4 BU 双层螺钉连接终端块技术手册

    1. 产品简介


    产品类型:
    UTTB 4 BU 是一款双层螺钉连接型终端块,适用于各种工业及商业电路连接需求。
    主要功能:
    - 提供可靠稳定的电气连接点
    - 通过双层设计扩大连接容量,减少空间占用
    - 螺钉连接方式便于维护和更换
    应用领域:
    广泛应用于自动化控制系统、建筑布线系统、电力分配等领域。

    2. 技术参数


    | 参数类别 | 规格 |

    | 额定电压 | 800V |
    | 额定电流 | 30A |
    | 额定冲击电压 | 8kV |
    | 污染等级 | 3 |
    | 连接导线范围(实心) | 0.14 mm² - 6 mm² |
    | 连接导线范围(绞合) | 0.14 mm² - 6 mm² |
    | 连接导线范围(AWG) | 26 - 10 |
    | 螺丝类型 | M3 |
    | 螺丝拧紧力矩 | 0.6 - 0.8 Nm |
    | 绝缘材料 | PA |
    | 尺寸 | 宽度 6.2 mm,长度 69.9 mm,高度 NS 35/7.5 65 mm 或 NS 35/15 72.5 mm |

    3. 产品特点和优势


    - 高效连接:双层设计增加了连接容量,节省空间且提高可靠性。
    - 高安全性:达到UL 94 V0阻燃等级,保障安装环境的安全。
    - 兼容性强:符合IEC 60947-7-1标准,可广泛应用在不同行业。
    - 易操作:螺钉连接方式方便进行维护和调整。

    4. 应用案例和使用建议


    应用案例:
    - 在自动化工厂中用于电源和信号线的连接。
    - 在建筑布线系统中实现主电路与子电路之间的连接。
    使用建议:
    - 使用合适的工具进行螺丝拧紧,确保达到指定扭矩。
    - 确保所有导线正确剥线,防止虚接或短路。
    - 结合使用终端块的附件如测试插头、绝缘套等,提升系统的整体可靠性。

    5. 兼容性和支持


    - 兼容性:与大多数标准电气设备兼容,如断路器、继电器等。
    - 厂商支持:提供详细的技术文档和售后服务,确保用户的长期利益。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保导线已正确剥线并拧紧螺丝至规定扭矩 |
    | 导线过热 | 检查导线截面是否适合当前电流负载,如有必要,更换更大截面的导线 |
    | 接触不良 | 检查螺丝是否有松动,重新拧紧螺丝至规定扭矩 |

    7. 总结和推荐


    综合评估:
    - UTTB 4 BU 具备出色的电气性能和可靠性,适合多种应用场景。
    - 其双层设计和便捷的操作使得安装和维护更为简单高效。
    推荐:
    强烈推荐给需要稳定可靠的电气连接解决方案的专业人士和企业。

3044791参数

参数
长*宽*高 69.9mm*6.2mm*6.2mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3044791厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044791数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3044791 3044791数据手册

3044791封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0595 ¥ 34.3028
10+ $ 3.784 ¥ 31.9748
25+ $ 3.674 ¥ 30.4808
50+ $ 3.4776 ¥ 29.3857
100+ $ 3.1968 ¥ 27.013
250+ $ 3.0348 ¥ 25.6441
库存: 577
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.3
