2839512

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,屏蔽连接,SSA5-10,菲尼克斯 屏蔽连接器, 屏蔽连接
供应商型号: 651-2839512
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 电线接头端子 2839512

2839512概述

    电子元器件产品技术手册:快速连接屏蔽适配器



    产品简介

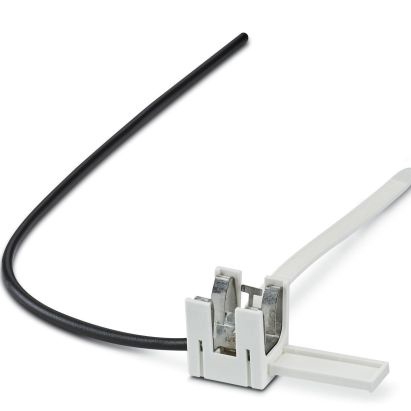

    本技术手册介绍了型号为SSA 5-10的快速连接屏蔽适配器。这款适配器属于接线端子类别,主要用于电缆屏蔽层的可靠连接,适用于各种需要屏蔽效果的电子设备。它支持5到10毫米直径范围内的电缆,并提供一个200毫米长、1平方毫米截面积的黑色屏蔽连接线。该适配器具备易于安装、可靠连接等特点,是高性能和高可靠性的选择。


    技术参数




    - 电缆适用范围:5 mm 至 10 mm
    - 屏蔽连接线长度:200 mm
    - 屏蔽连接线截面积:1 mm²
    - 屏蔽连接线颜色:黑色
    - 外部尺寸:外径为5 mm 至 10 mm
    - 材料:白色(RAL 9010)
    - 重量:每件包装重量为6.15克,不含包装时为5.87克
    - 材质:铜
    - 产品型号:2839512
    - 制造商:菲尼克斯(Phoenix Contact)


    产品特点和优势




    - 易于安装:集成屏蔽连接功能,简化安装过程。
    - 稳固连接:通过短连接电缆提供稳定可靠的屏蔽连接。
    - 额外连接区域:弹簧屏蔽连接提供额外的电缆连接区域。
    - 易于标记:自带标记区域,方便识别和管理。


    应用案例和使用建议




    该适配器适用于需要屏蔽效果的各类电子设备,如工业控制系统、自动化设备等。为了确保最佳性能,建议将适配器安装在无灰尘和振动干扰的地方,并根据实际情况选择合适的电缆直径。


    兼容性和支持




    该适配器可以与多种设备和组件配合使用,确保广泛的兼容性。制造商提供了详尽的技术支持和服务,以满足用户的需求。


    常见问题与解决方案




    - 问题:如何正确安装?
    - 解答:确保电缆直径符合要求,并按照产品手册的指示进行安装。
    - 问题:连接不稳定怎么办?
    - 解答:检查电缆直径是否合适,并确认连接部位是否有松动现象,必要时重新安装。


    总结和推荐




    SSA 5-10快速连接屏蔽适配器凭借其易安装、稳固连接和多功能设计,成为市场上备受推崇的产品之一。无论是在工业控制还是自动化设备中,都能发挥出色的作用。建议用户根据具体需求选择适合的型号,并严格按照手册进行操作。

    综上所述,这款产品具有很高的市场竞争力,非常适合需要可靠屏蔽连接的应用场合。如果您正在寻找高质量的屏蔽适配器,SSA 5-10绝对是一个值得推荐的选择。

2839512参数

参数 值
安装方式 导线安装
零件状态 在售
