3247974

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,螺栓接线端子,RBO8-HCBU,菲尼克斯 无熔丝 DIN 导轨端子, RBO 8-HC BU系列, 单层, 蓝色, 栓端接, 192A
供应商型号: Q-3247974
供应商: 期货订购
标准整包数: 5

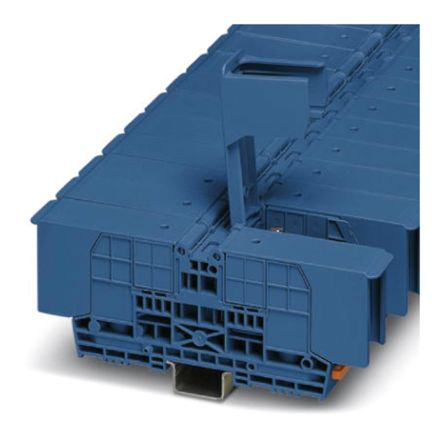

PHOENIX CONTACT 端子 - 电线接头端子 3247974

3247974概述


    产品简介


    产品名称:RBO 8-HC BU 终端块
    产品类型:螺钉连接型终端块
    主要功能:
    RBO 8-HC BU 是一种用于电气布线和连接的终端块,适用于机器制造、工厂工程和铁路行业等应用场景。它可以将导线连接到标准的DIN导轨上或者直接安装在控制箱内,提供稳固可靠的电气连接。
    应用领域:
    - 机器制造
    - 工厂工程
    - 铁路行业

    技术参数


    基本参数:
    - 位置数: 1个位置
    - 连接方式: 螺钉连接
    - 导体截面积: 6 mm² 至 70 mm² (AWG 8 至 2/0)
    - 颜色: 蓝色
    - 尺寸:
    - 宽度:29 mm
    - 长度:184 mm
    - 高度:66 mm (适用于NS 35/7.5 和 NS 35/15)
    电气特性:
    - 额定电流: 192 A(对于70 mm² 导体截面)
    - 最大载流能力: 192 A(总电流不超过该值)
    - 额定电压: 1500 V
    - 冲击耐压等级: 8 kV
    - 污染等级: 3级
    - 过电压类别: III类
    绝缘材料:
    - 材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0

    产品特点和优势


    独特功能:
    - 标准DIN导轨安装: 可以轻松安装在标准DIN导轨上或直接装入控制箱内。
    - 经过铁路测试: 该产品已通过铁路应用测试,适合在严苛环境中使用。
    - 高载流能力: 最大载流能力高达192 A,能够满足大多数工业应用需求。
    - 宽广的应用范围: 适用于不同截面的导线连接(6 mm² 至 70 mm²),支持多种标准(如UL、IEC、DIN)。
    优势:
    - 稳固可靠: 使用螺钉连接,确保连接稳固可靠。
    - 广泛兼容: 支持多种电气标准,易于集成到现有系统中。
    - 高性能材料: 采用PA材料制成,具备出色的机械和电气性能。

    应用案例和使用建议


    应用案例:
    RBO 8-HC BU 在电力传输和分配系统中有着广泛的应用。例如,在大型工厂中用于连接电机、变压器和其他电气设备;在铁路行业中用于连接信号和控制系统。
    使用建议:
    - 确保连接处的紧固力矩在6 Nm至12 Nm之间,避免过度紧固或松动导致接触不良。
    - 在使用前检查导体截面是否符合要求,避免因导体截面过大或过小导致连接不稳定。
    - 建议在安装过程中使用辅助工具,如螺丝刀和扳手,以确保连接牢固。

    兼容性和支持


    兼容性:
    RBO 8-HC BU 可以与标准DIN导轨无缝配合,同时支持多种电气标准(如UL、IEC、DIN),确保与其他电气元件的良好兼容性。
    支持和服务:
    - 文档资料: 提供详细的技术手册和安装指南,方便用户参考。
    - 售后服务: 准备提供技术支持和维修服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    常见问题及解决方案:
    1. 连接松动怎么办?
    - 解决方案:重新检查紧固力矩是否达到要求(6 Nm至12 Nm),必要时重新紧固。

    2. 无法安装在DIN导轨上怎么办?
    - 解决方案:确认导轨尺寸是否符合NS 35/7.5 或 NS 35/15 标准,调整安装方向或选择合适的固定件。

    3. 载流能力不足怎么办?
    - 解决方案:根据负载情况选择适当规格的导体截面,确保总电流不超过192 A。

    总结和推荐


    综合评估:
    RBO 8-HC BU 是一款高性能、高可靠性的螺钉连接型终端块,特别适合于机器制造、工厂工程和铁路行业等严苛应用环境。它具有卓越的载流能力和广泛的电气标准兼容性,是连接电气设备的理想选择。
    推荐结论:
    我们强烈推荐 RBO 8-HC BU 作为需要高可靠性、高标准电气连接场合的选择。其广泛的适用范围、强大的载流能力和良好的安装便捷性,使其成为众多应用领域的理想之选。

3247974参数

参数
长*宽*高 184mm*29mm*66mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3247974厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3247974数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3247974 3247974数据手册

3247974封装设计
