首页  >  产品百科  >  3260133

3260133

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT

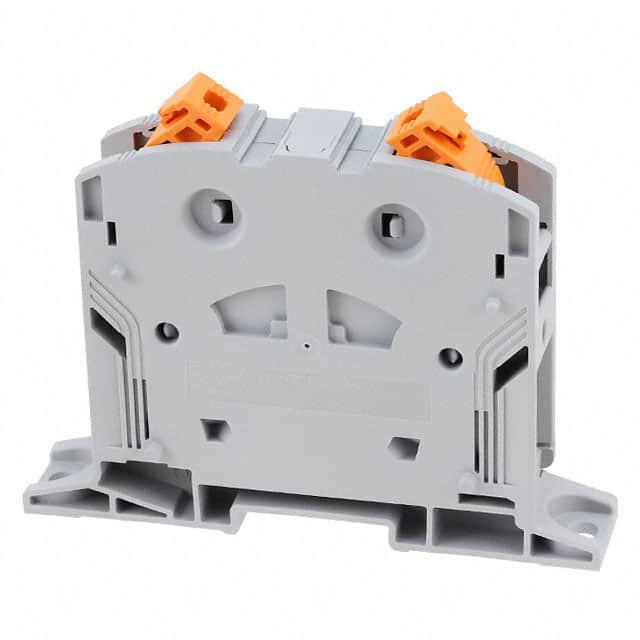

产品描述: 菲尼克斯,大电流接线端子,PTPOWER95-F,菲尼克斯 导轨式接线端子排, PTPOWER 95-F系列, 单层, 灰色, 推入式端接, 232A
供应商型号: 651-3260133
供应商: Mouser
标准整包数: 1

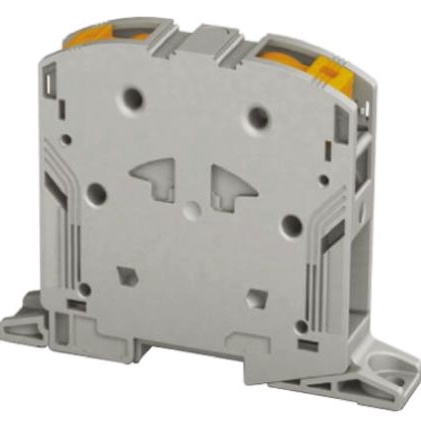

PHOENIX CONTACT 端子 - 电线接头端子 3260133

3260133概述

    PTPOWER 95-F Feed-Through Terminal Block 技术手册

    1. 产品简介


    PTPOWER 95-F 是一种高电流负载的接线端子块,适用于铁路行业、机械工程和工厂自动化等领域。它采用推入式连接方式,能够在导体截面为25 mm²至95 mm²(或AWG 4到3/0)之间实现可靠的电气连接。PTPOWER 95-F 的尺寸为25 mm宽,99.8 mm高,符合IEC 60947-7-1标准,确保在各种工业环境中的可靠性和安全性。

    2. 技术参数


    | 参数 | 规格 |

    | 连接方法 | 推入式连接 |
    | 导体截面 | 25 mm² 至 95 mm²(或AWG 4到3/0) |
    | 宽度 | 25 mm |
    | 高度 | 99.8 mm |
    | 色彩 | 灰色 |
    | 绝缘材料 | PA(聚酰胺) |
    | 最大负载电流 | 232 A(导体截面为95 mm²时) |
    | 额定冲击电压 | 8 kV |
    | 污染等级 | 3 |
    | 电气特性 | 符合IEC 60947-7-1标准 |
    | 额定电压 | 1500 V |
    | 带电测试通过结果 | 测试通过 |
    | 弯曲测试结果 | 测试通过 |
    | 压力测试结果 | 测试通过 |

    3. 产品特点和优势


    PTPOWER 95-F 的独特功能包括:
    - 高负载能力:最大负载电流可达232 A,适用于需要高电流传输的应用。
    - 广泛适用性:可在25 mm²至95 mm²导体截面范围内使用,适应多种工业需求。
    - 机械强度:通过多次弯曲测试和压力测试,确保在恶劣环境下的可靠性。
    - 环保合规:符合RoHS和WEEE标准,绿色无害。
    - 易于安装:采用推入式连接方式,简化安装过程。

    4. 应用案例和使用建议


    PTPOWER 95-F 广泛应用于铁路行业、机械工程和工厂自动化。例如,在铁路信号系统中,这种接线端子可以用于连接高电流线路,保证信号系统的稳定运行。在使用过程中,应根据具体应用需求选择合适的导体截面,并确保正确连接以避免电气故障。

    5. 兼容性和支持


    PTPOWER 95-F 可与其他Phoenix Contact品牌的配件和工具配合使用,如标记条、绝缘套等。Phoenix Contact提供全面的技术支持和维护服务,用户可以通过官方网站获取更多资料和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查导体截面是否匹配,确保正确的连接方式。 |
    | 温度过高 | 确保良好的散热条件,检查周围环境是否过热。 |
    | 电气噪音干扰 | 检查接地是否良好,避免电磁干扰。 |

    7. 总结和推荐


    PTPOWER 95-F 是一款高性能的接线端子,具有出色的载流能力和稳定性。它的广泛应用范围和优良的设计使其成为工业应用中的理想选择。对于需要高电流和可靠性要求的应用场合,强烈推荐使用PTPOWER 95-F。

3260133参数

参数
长*宽*高 139.1mm*25mm*99.8mm
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

3260133厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3260133数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3260133 3260133数据手册

3260133封装设计

查看详情并下载
Symbol
Footprint
3D Model
