2904261

产品分类: 接线板-接口模块
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact
供应商型号: 651-2904261
供应商: Mouser
标准整包数: 1

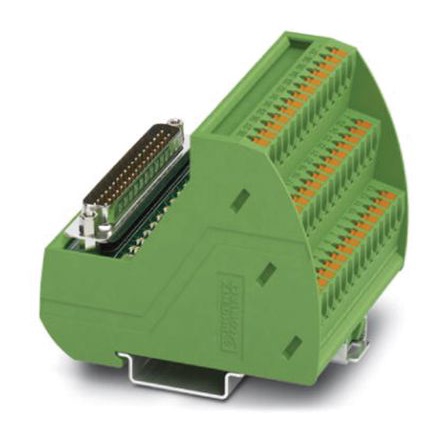

PHOENIX CONTACT 接线板-接口模块 2904261

2904261概述

    VIP-3/PT/D37SUB/M/LED Interface Module 技术手册

    产品简介

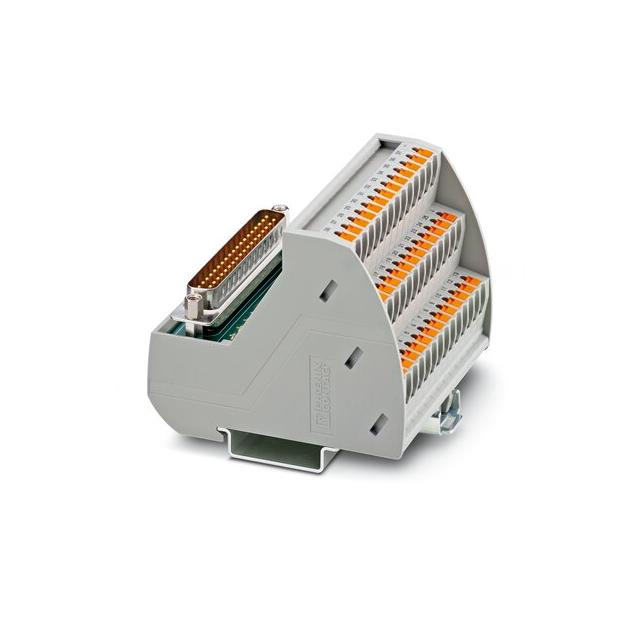

    VIP-3/PT/D37SUB/M/LED 是一款适用于工业自动化控制系统的界面模块。它具有37个位置的D-SUB连接器和推拉式端子接线,适用于NS 35导轨安装。产品带有LED状态指示灯,可以用于多种复杂的数据接口传输任务。

    技术参数


    - 基本规格
    - 包装单位:1件
    - 重量(不含包装):201.4克
    - 海关税号:85369010
    - 制造国:美国
    - 尺寸
    - 宽度:72.3毫米
    - 高度:75.8毫米
    - 深度:63毫米
    - 环境条件
    - 运行温度范围:-20°C 至 50°C
    - 存储/运输温度范围:-20°C 至 70°C
    - 电气特性
    - 额定电压:24伏直流电
    - 最大电流承载能力:每分支2安培
    - 布线要求:实心导体0.14至2.5平方毫米;绞合导体0.14至2.5平方毫米
    - 裸线长度:8毫米

    产品特点和优势


    这款VIP-3/PT/D37SUB/M/LED模块具备以下显著优势:
    - 多接口支持:配备37位D-SUB连接器,支持多种工业通讯协议。
    - 安全认证:通过CSA、UL、cUL、cULus等认证,确保产品的安全可靠。
    - 便捷安装:模块设计适用于标准NS 35导轨安装,易于安装和维护。
    - LED状态指示:配备状态指示灯,便于快速检查连接状态。

    应用案例和使用建议


    - 应用场景:常用于工业自动化控制领域,如工业机器人控制、工业控制系统数据传输等。
    - 使用建议:确保安装环境符合规定的温度和湿度要求,正确布线以避免信号干扰。

    兼容性和支持


    - 兼容性:支持与标准NS 35导轨上的其他组件兼容安装。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,帮助用户更好地理解和操作该模块。

    常见问题与解决方案


    - Q1: 模块的使用寿命有限?
    - A1: 通常情况下,只要正常操作,模块可长期使用。但需要定期进行检查,确保良好的接触和散热效果。
    - Q2: 如何正确布线?
    - A2: 参考手册中的电路图和布线指南,确保导线选择合适并正确连接。

    总结和推荐


    VIP-3/PT/D37SUB/M/LED界面模块在工业自动化控制领域表现出色,具有较高的稳定性和可靠性。尽管价格稍高,但其全面的功能和优良的性能使其成为值得推荐的产品。对于需要高度可靠数据传输的工业控制系统,这款模块无疑是一个不错的选择。

2904261参数

参数
长*宽*高 72.28mm*75.79mm*75.8mm
安装方式 弹簧安装,支架安装,板安装,螺纹安装
零件状态 在售
包装方式 散装

2904261厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2904261数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-接口模块 PHOENIX CONTACT 2904261 2904261数据手册

2904261封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 180.6624 ¥ 1526.5973
5+ $ 174.636 ¥ 1475.6742
10+ $ 163.7265 ¥ 1383.4889
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1526.59
