0224461001

产品分类: 接线板-接口模块
厂牌: WEIDMüLLER
产品描述:
供应商型号: 0224461001-ND
供应商: Digi-Key
标准整包数: 1
WEIDMüLLER 接线板-接口模块 0224461001

0224461001概述

    电子元器件产品技术手册:RS F40 LP2N 5/40

    1. 产品简介

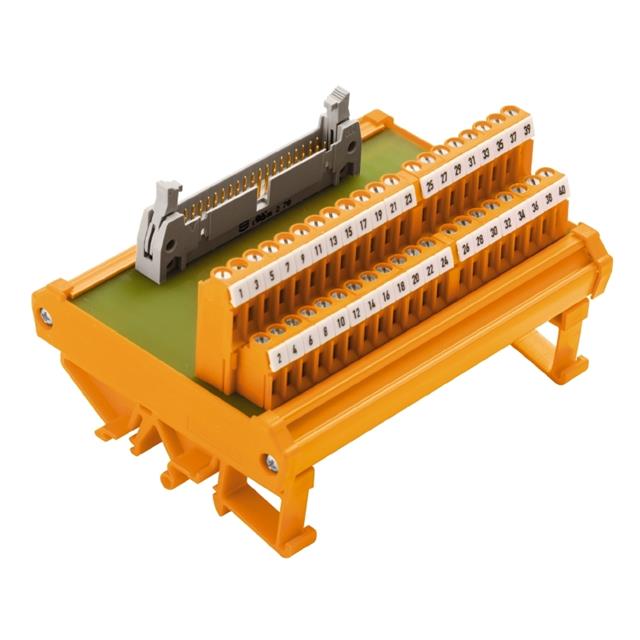

    RS F40 LP2N 5/40 是由Weidmüller Interface GmbH & Co. KG公司生产的接口模块,专为信号传输而设计。它属于被动式接口模块系列,主要功能是通过扁平电缆连接器实现控制器与现场之间的信号传输。该模块具备高密度的10至64针连接器组,采用螺丝连接方式,适用于工业控制及自动化系统。产品尺寸紧凑,便于安装在标准的TS35或TS32安装导轨上。

    2. 技术参数


    - 型号:RS F40 LP2N 5/40
    - 订货号:0224461001
    - 技术规格:插拔式连接器(符合IEC60603-13/DIN41651),40针,螺丝连接
    - 物理尺寸:长115mm,宽87mm,高70mm,重量222克
    - 工作温度:操作温度范围0°C至55°C,存储温度范围-40°C至60°C
    - 电气特性:额定电压60V AC / 75V DC,每路额定电流1A,绝缘耐压等级100V
    - 连接方式:螺丝连接,最小接线横截面积0.13mm²,最大接线横截面积6mm²
    - 兼容性:符合EN50178标准,符合DIN EN 50178标准

    3. 产品特点和优势


    - 紧凑设计:该模块设计紧凑,便于安装在标准导轨上,节省空间。
    - 高可靠性:40路螺丝连接器,能够实现可靠的数据传输,确保系统的稳定性。
    - 广泛的适用性:能够支持不同类型的接线(包括实心线、多股线、带有套管的线等)。
    - 多功能:不仅可用于控制系统与现场设备之间的连接,还能支持各种类型的信号传输。

    4. 应用案例和使用建议


    - 应用案例:该模块广泛应用于工业自动化系统、过程控制系统和机器控制系统中,例如用于连接PLC(可编程逻辑控制器)与传感器、执行器等。
    - 使用建议:
    - 确保螺丝连接紧密,避免松动导致信号干扰。
    - 使用合适的工具紧固螺丝,推荐扭矩范围为0.5Nm到0.6Nm。
    - 严格按照手册中的连接方法进行安装,确保正确连接不同类型线缆。

    5. 兼容性和支持


    - 兼容性:与其他Weidmüller品牌的电子元器件和设备具有良好的兼容性,能够在不同的应用场景中无缝对接。
    - 支持和服务:Weidmüller公司提供详尽的技术文档和用户指南,并且拥有遍布全球的服务网络,为用户提供全面的技术支持。

    6. 常见问题与解决方案


    - 问题1:模块安装后出现信号传输不稳定的情况。
    - 解决方案:检查所有连接点是否正确紧固,重新进行螺丝紧固,并确认所有电缆规格符合要求。
    - 问题2:接线处出现氧化或腐蚀现象。
    - 解决方案:定期清理接线端子,并使用防锈剂处理,保持接线部位清洁干燥。
    - 问题3:模块在低温环境下无法正常工作。
    - 解决方案:在低温环境下工作时,确保操作温度不低于最低工作温度限制,并采取保温措施以确保稳定运行。

    7. 总结和推荐


    总体而言,RS F40 LP2N 5/40是一款非常实用且可靠的接口模块,适用于多种工业应用场景。其紧凑的设计、可靠的性能和广泛的兼容性使其在市场上具有较高的竞争力。对于需要高性能信号传输和稳定连接的应用场合,强烈推荐使用这款产品。

0224461001参数

参数
长*宽*高 115.01mm(长度)*87mm(宽度)
零件状态 在售
包装方式 散装

0224461001厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0224461001数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-接口模块 WEIDMüLLER 0224461001 0224461001数据手册

0224461001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 73.944 ¥ 612.8109
10+ $ 66.8949 ¥ 554.3913
25+ $ 64.2795 ¥ 532.7163
50+ $ 62.3686 ¥ 516.8797
100+ $ 60.5152 ¥ 501.5198
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 612.81
