2311111

产品分类: 接线板-接口模块
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 菲尼克斯 接口继电器模块, UM-KS50/32-MR/21/ADV151/SO207系列, 触点配置 单刀单掷
供应商型号: 8575596
供应商: 海外现货
标准整包数: 1

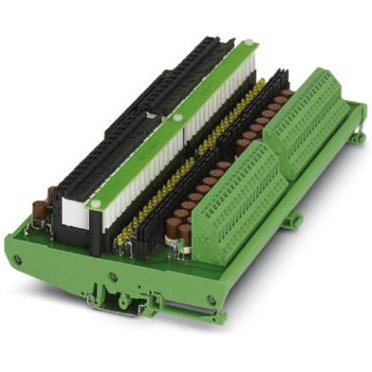

PHOENIX CONTACT 接线板-接口模块 2311111

2311111概述

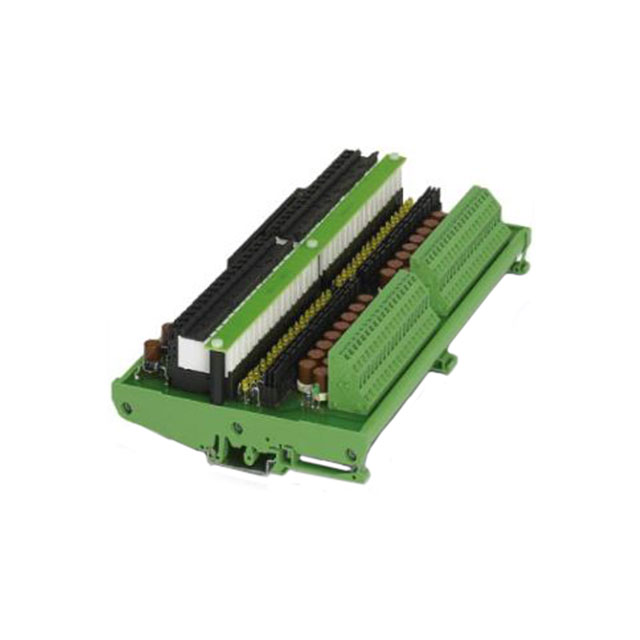

    产品概述:UM-KS50/32-MR/21/ADV151/SO207 输入继电器模块

    1. 产品简介


    UM-KS50/32-MR/21/ADV151/SO207 是一种32通道输入继电器模块,设计用于与Yokogawa ADV 151 和 ADV 161 卡配合使用。这款模块采用弹簧夹式接线端子连接,并配备50位系统连接器。它支持直流24V供电,带有熔断器保护(IEC 60127-3/IV, 2AT),并且能够在-20°C至50°C的环境中正常运行。本模块适用于工业自动化控制系统,特别适合在需要高可靠性的工厂自动化应用中部署。

    2. 技术参数


    - 产品类型: 32通道输入继电器模块
    - 主要功能:
    - 32个输入通道
    - 弹簧夹式连接
    - 支持Yokogawa控制器
    - 50位系统连接器
    - 性能参数:
    - 工作电压: 24V DC
    - 输入电压范围: 0.9 - 1.1 UN
    - 典型输入电流: 7mA (每通道)
    - 最大切换电压: 24V AC/DC
    - 极限连续电流: 100mA
    - 最大冲击电流: 1A (供给)
    - 安装方式: 任意位置
    - 电气特性:
    - 反极性保护: 持续电流100mA
    - 过电压类别: III 类
    - 工作环境:
    - 操作温度范围: -20°C 至 50°C
    - 存储/运输温度范围: -20°C 至 70°C

    3. 产品特点和优势


    - 高效连接: 使用弹簧夹式接线端子,方便快捷且稳定可靠。
    - 广泛适用: 配套Yokogawa ADV 151和ADV 161控制器,适用于多种控制应用场景。
    - 坚固耐用: 可承受较宽的温度范围,适用于不同环境下的工业控制应用。
    - 快速安装: 模块化设计,易于集成到现有的控制面板中。
    - 高可靠性: 具备反极性保护,有效防止电路损坏。

    4. 应用案例和使用建议


    - 应用场景:
    - 工厂自动化: 该模块在自动化生产线上用于信号采集和控制,确保生产线的稳定性。
    - 电力系统: 在电力系统中用于监控和控制电网中的开关状态。
    - 使用建议:
    - 布线规范: 确保输入输出线路正确无误,遵循手册中的接线图进行连接。
    - 定期维护: 定期检查输入信号和继电器状态,以确保系统的持续稳定运行。
    - 环境适应: 注意保持操作温度在推荐范围内,避免高温或低温对模块造成损害。

    5. 兼容性和支持


    - 兼容性:
    - 与Yokogawa CS3000 CentumVP和STARDOM控制器兼容。
    - 支持Yokogawa CS3000 CentumVP的NFDV151和NFDV161 I/O卡。
    - 支持和服务:
    - 出厂前已通过严格的测试,提供详细的技术文档。
    - 厂商提供技术支持服务,帮助解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 输入信号异常,LED指示灯不亮。
    - 解决方案: 检查接线是否正确,确认输入电压是否符合要求。
    - 问题: 继电器无法切换。
    - 解决方案: 检查输入电压是否正常,确认模块接线没有短路。
    - 问题: 温度过高导致模块失效。
    - 解决方案: 确保设备周围空气流通良好,避免模块工作在超出规定的工作温度范围。

    7. 总结和推荐


    UM-KS50/32-MR/21/ADV151/SO207 输入继电器模块以其高效连接、广泛应用以及坚固耐用的特点脱颖而出。无论是工业自动化还是电力系统,该模块都能提供可靠的信号处理能力。强烈推荐在需要高可靠性和稳定性应用中选用该模块。此外,厂商提供的技术文档和支持服务使得安装和维护变得简单快捷,值得信赖。

2311111参数

参数
长*宽*高 230.51mm*128mm*128mm
安装方式 弹簧安装,支架安装,板安装,螺纹安装
零件状态 在售
包装方式 散装

2311111厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2311111数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-接口模块 PHOENIX CONTACT 2311111 2311111数据手册

2311111封装设计

查看详情并下载
Symbol
Footprint
3D Model
