2904263

产品分类: 接线板-接口模块
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact Varioface模块 Varioface 模块, VARIOFACE系列
供应商型号: 8572017
供应商: 海外现货
标准整包数: 1

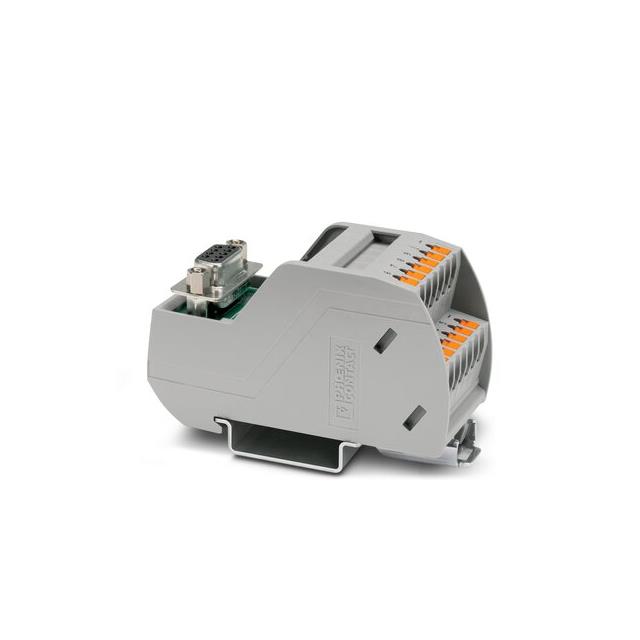

PHOENIX CONTACT 接线板-接口模块 2904263

2904263概述

    # 电子元器件产品技术手册 —— VIP-2/PT/D 9SUB/F/LED

    产品简介


    VIP-2/PT/D 9SUB/F/LED 是一款由 Phoenix Contact 公司生产的 VARIOFACE 模块,具备推入式连接和D型9针插座条。此模块专为NS 35导轨安装而设计,配备了LED状态指示灯,能够提供高度可靠的连接解决方案。适用于多种工业控制和自动化系统,尤其是需要可靠连接和信号传输的应用场合。

    技术参数


    - 尺寸:
    - 宽度:36.8 mm
    - 高度:72.1 mm
    - 深度:46.6 mm

    - 工作温度范围:
    - 运行环境:-20°C 至 +50°C
    - 存储/运输环境:-20°C 至 +70°C

    - 电气特性:
    - 额定电压:24 V DC
    - 最大电流承载能力:2 A(每分支)
    - 位置数:9个
    - 推入式连接方式
    - D-SUB 连接器类型,适用于 26 至 14 AWG 导线(最大2.5 mm²)
    - 标准和认证:
    - 符合 IEC 60664 和 DIN EN 50178 等标准
    - 已通过 CSA、UL、cUL 和 cULus 认证
    - 冲击电压等级 II,额定冲击电压:1.2 kV
    - 适用污染等级:2级

    产品特点和优势


    - 可靠性高:通过多项国际标准认证,确保在严苛环境下仍能正常工作。
    - 安装便捷:推入式连接技术,简化安装过程并提高连接稳定性。
    - 扩展性强:可应用于多种标准的D-SUB连接器,方便与其他设备集成。
    - 易于维护:模块化的结构设计便于现场更换及维护。
    - LED状态显示:实时监控模块的工作状态,便于快速诊断问题。

    应用案例和使用建议


    应用案例
    - 工业控制系统:VIP-2/PT/D 9SUB/F/LED 在工业自动化系统中用于连接传感器、执行器和其他控制装置。
    - 通信系统:适合于数据通信系统中作为可靠的连接点。
    - 测试设备:可用于测试和测量设备中的信号接口连接。
    使用建议
    - 电缆选择:根据实际应用环境选择合适长度和屏蔽效果的电缆,以减少电磁干扰。
    - 温度管理:确保模块安装在通风良好且符合工作温度要求的环境中。
    - 定期检查:定期检查连接状态和LED指示灯,及时发现并解决问题。

    兼容性和支持


    - 兼容性:本产品兼容各种D-SUB插座,支持多种标准,如26至14 AWG导线。
    - 配套配件:包括各种不同长度的D-SUB电缆,满足多样化的应用需求。
    - 技术支持:Phoenix Contact 提供全面的技术文档和售后服务支持,确保客户在使用过程中获得充分的帮助。

    常见问题与解决方案


    - Q: 如何确认模块的工作状态?
    - A: 查看模块上的LED指示灯,绿灯表示正常工作,红灯则表示存在故障。

    - Q: 连接时出现松动怎么办?
    - A: 确保按照正确的推入式连接步骤操作,检查连接处是否有异物或者损坏。
    - Q: 模块长时间不工作怎么办?
    - A: 检查电源连接是否正确,确认供电电压和电流是否符合要求;必要时重启整个系统。

    总结和推荐


    VIP-2/PT/D 9SUB/F/LED是一款高性能的工业连接器,凭借其出色的可靠性和广泛的适用性,在工业自动化和通信领域具有很高的市场竞争力。其强大的技术参数、简单便捷的操作、多样的应用案例以及良好的兼容性和支持服务使其成为众多用户的首选产品。如果您正在寻找一种稳定可靠且易维护的连接解决方案,那么这款产品绝对值得考虑。

2904263参数

参数
长*宽*高 36.8mm*72.11mm*72.1mm
安装方式 弹簧安装,支架安装,板安装,螺纹安装
零件状态 在售
包装方式 散装

2904263厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2904263数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-接口模块 PHOENIX CONTACT 2904263 2904263数据手册

2904263封装设计

查看详情并下载
Symbol
Footprint
3D Model
