2311331

产品分类: 接线板-接口模块
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact
供应商型号: 8572263
供应商: 海外现货
标准整包数: 1

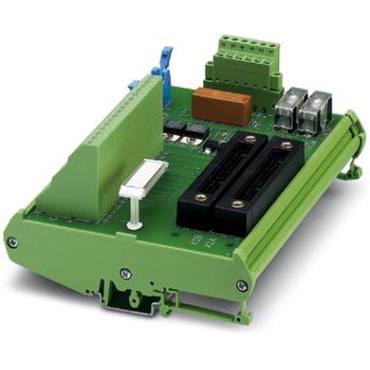

PHOENIX CONTACT 接线板-接口模块 2311331

2311331概述

    全面解析:凤凰接触输入模块 UM-2KS40/AI16/CS/Z/SO180 技术手册

    产品简介

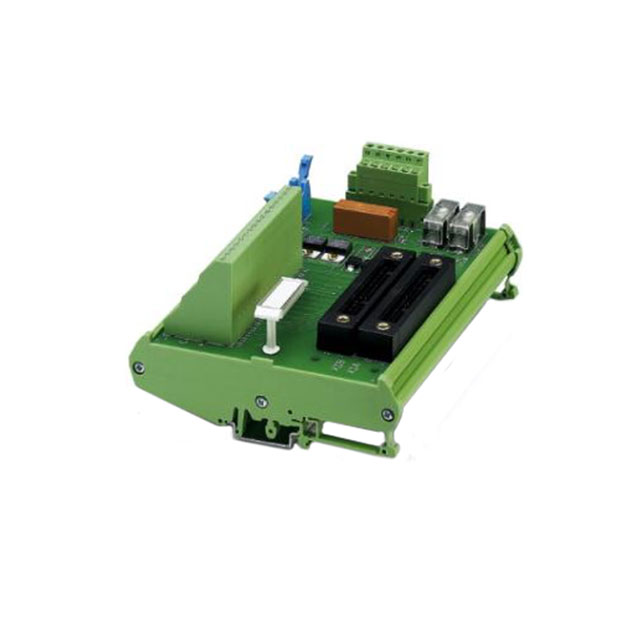

    产品名称:UM-2KS40/AI16/CS/Z/SO180 输入模块
    型号代码:2311331
    类型:16通道模拟输入模块
    主要功能:支持16个模拟信号输入,提供双路冗余电压供电,适合连接 Yokogawa AAI141、AAI143 等控制器卡件。
    应用领域:广泛应用于过程自动化系统、分布式控制系统(如 YOKOGAWA CS3000 和 STARDOM),适用于需要高精度模拟信号采集的工业环境。

    技术参数


    | 参数名称 | 规格值 |

    | 模块尺寸 | 宽度:163mm,高度:126mm,深度:65mm |
    | 工作电压范围 | 24V DC ±10% |
    | 最大可允许电流 | 所有分支:2A(双路冗余供电) |
    | 接线方式 | 场级:弹簧夹连接;控制级:Yokogawa KS兼容接法 |
    | 连接导线范围(场级) | 固体:0.2mm² 至 2.5mm² |
    | 连接导线范围(控制级) | 螺钉扭矩:0.5Nm |
    | 环境温度范围 | 操作:-20°C 至 50°C |
    | 储存/运输温度范围 | -20°C 至 70°C |
    | 认证标准 | DIN EN 50178,过电压类别II,污染等级2 |

    产品特点和优势


    1. 多通道模拟输入:提供16通道模拟输入接口,满足大规模信号采集需求。
    2. 冗余电源设计:具备双路冗余电压供电能力,提高了系统的可靠性和稳定性。
    3. Yokogawa兼容性:与 YOKOGAWA CS3000 和 STARDOM 系列控制器的专用卡件(如 AAI141、AAI143)完全兼容,方便集成。
    4. 安装灵活:支持任意安装方向,满足复杂工况下的安装要求。
    5. EMC规范支持:符合 Class A 电磁兼容性要求,适应工业级使用场景。

    应用案例和使用建议


    1. 应用案例:
    - 在石油天然气行业,用于实时监测管道压力和流量数据。
    - 在化工厂,监控反应釜温度和液位变化。
    - 在能源领域,通过冗余供电保障电网调度中心的数据采集连续性。
    2. 使用建议:
    - 在高温或低温环境下使用时,确保模块在规定温度范围内运行以避免性能下降。
    - 使用前需确认电源输入为 24V DC ±10%,否则可能影响模块正常工作。
    - 建议使用配套前端适配器 FLK 40-PA 系列(不同长度选项),以便实现更高效的现场布线。

    兼容性和支持


    - 兼容性:与 YOKOGAWA 控制器的 I/O 卡件(AAI141、AAI143、NFAI141、NFAI143)兼容,同时可连接 HART 多路复用器进行扩展应用。
    - 支持服务:由制造商提供详尽的用户文档和售后服务支持,确保快速解决问题并满足客户需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块电压指示灯未点亮 | 检查输入电源是否符合 24V DC ±10% 要求。 |
    | 冗余供电切换失效 | 确认 P1+ 和 P2+ 的连接是否正确无误。 |
    | 数据采集异常 | 确保信号线缆连接牢固,检查是否有短路或接触不良现象。 |

    总结和推荐


    这款 UM-2KS40/AI16/CS/Z/SO180 输入模块 是一款高精度、高可靠性的工业级模拟信号采集设备,特别适合工业过程自动化领域的复杂应用场景。其显著的特点包括多通道支持、冗余供电设计和对知名工业控制器的良好兼容性。经过对技术手册的全面分析,我们推荐将其作为工业信号采集的首选产品,尤其适合对稳定性要求极高的场合。
    如果您正在寻找一个可靠、高效且灵活的解决方案,此模块无疑是一个理想的选择。同时,凤凰接触提供的优质支持和服务也为用户提供了额外的信心保障。

    参考文献:
    https://www.phoenixcontact.com/us/products/2311331

2311331参数

参数
长*宽*高 163mm*124.99mm*126mm
安装方式 弹簧安装,支架安装,板安装,螺纹安装
零件状态 在售
包装方式 散装

2311331厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2311331数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-接口模块 PHOENIX CONTACT 2311331 2311331数据手册
