0225161001

产品分类: 接线板-接口模块
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-0225161001
供应商: 期货订购
标准整包数: 1

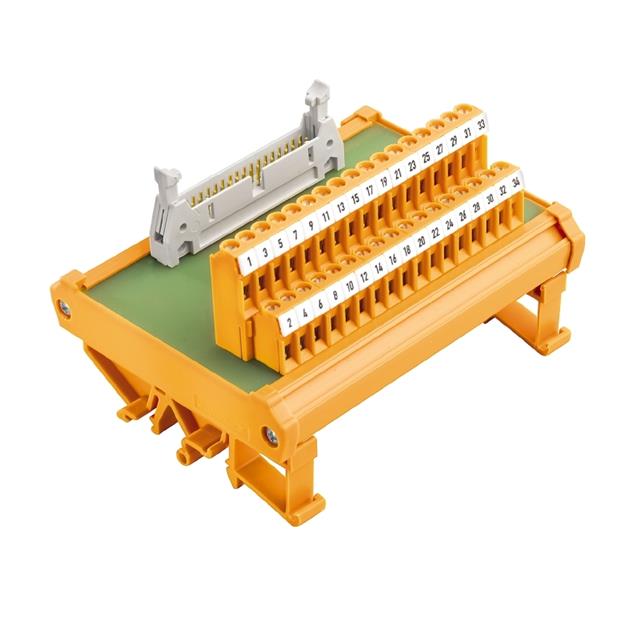

WEIDMüLLER 接线板-接口模块 0225161001

0225161001概述

    RSF16 LP2N 5/16 技术手册综述

    产品简介


    RSF16 LP2N 5/16 是一款由Weidmüller Interface GmbH & Co. KG公司生产的模块化电子元器件。它是一款紧凑型插件连接器,符合IEC 60603-13/DIN 41651标准,主要用于信号传输的应用场合。这款产品属于控制器和现场接线端之间的直接电气连接模块,广泛应用于自动化系统中。它具有16个触点,能够连接多种类型的电线。

    技术参数


    1. 基本属性
    - 型号:RSF16 LP2N 5/16
    - 订货编号:0225161001
    - 类别:被动接口,用于信号传输
    - 连接方式:插件式连接(符合IEC 60603-13/DIN 41651)
    - 针脚数量:16个
    2. 尺寸和重量
    - 长度:55毫米(约2.165英寸)
    - 宽度:87毫米(约3.425英寸)
    - 高度:70毫米(约2.756英寸)
    - 净重:80.25克
    3. 温度要求
    - 工作温度范围:0°C至55°C
    - 存储温度范围:-40°C至60°C
    4. 电气特性
    - 额定电压:60V交流电 / 75V直流电
    - 额定电流:每个触点1安培
    - 电气隔离等级:按照DIN EN 50178标准,额定绝缘电压为100伏特
    - 冲击电压类别:II类
    - 污染等级:2级
    5. 连接
    - 控制侧连接:插件连接(符合IEC 60603-13/DIN 41651)
    - 现场侧连接:LP2N 5.08mm
    - 连接方式:螺丝端子连接
    - 接线范围:最小0.13毫米,最大6毫米
    - 绝缘材质:适用于实心铜线(最小0.5平方毫米,最大6平方毫米)及柔性导线(最小0.5平方毫米,最大4平方毫米)

    产品特点和优势


    - 高密度集成:16个触点的设计使RSF16 LP2N 5/16能够在一个紧凑的空间内实现复杂的信号传输。
    - 广泛的适用性:符合国际标准(IEC 60603-13/DIN 41651),确保了在全球范围内广泛的应用场景。
    - 可靠的电气性能:通过高精度的绝缘设计和严格的质量控制,保证了长期稳定的工作状态。
    - 易于安装:能够在传统的TS35或TS32安装轨上轻松安装,且带有延长的钩子以增加稳定性。

    应用案例和使用建议


    该产品广泛应用于工业自动化、楼宇自动化及过程控制领域。常见的应用场景包括工业控制系统、机械制造设备、传感器网络等。例如,在一个工厂自动化系统中,RSF16 LP2N 5/16可用于连接PLC控制器与现场的各类传感器,从而实现精确的数据采集和控制。为了优化其性能,应定期检查连接是否牢固,并确保所有电缆都正确无误地连接到合适的触点上。

    兼容性和支持


    RSF16 LP2N 5/16与一系列其他Weidmüller公司的产品及其他品牌的产品兼容。具体兼容性可以参考官方提供的兼容性指南。Weidmüller公司提供全面的技术支持和服务,包括产品培训、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:安装时难以将电缆固定在螺丝端子上。
    - 解决方案:检查螺丝是否完全拧紧,如果需要,使用适当的扭矩扳手来确保紧固力达到规范要求。
    2. 问题:发现部分触点出现接触不良的情况。
    - 解决方案:清洁受影响的触点,必要时更换损坏的部分。检查电缆连接是否正确且牢固。
    3. 问题:产品表面出现腐蚀现象。
    - 解决方案:确保产品处于适宜的温度和湿度环境中存放,避免暴露于腐蚀性气体中。如果已发生腐蚀,及时进行清理并涂覆防腐涂层。

    总结和推荐


    RSF16 LP2N 5/16 是一款功能强大、性价比高的电子元器件,特别适合于自动化和控制系统中的信号传输。其紧凑的设计、可靠的工作性能以及广泛的应用范围使其在市场上具有较高的竞争力。我们强烈推荐使用此产品,尤其在需要高效、稳定信号传输的工业环境中。

0225161001参数

参数
长*宽*高 55mm*87mm*55mm
零件状态 在售
包装方式 散装

0225161001厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0225161001数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-接口模块 WEIDMüLLER 0225161001 0225161001数据手册

0225161001封装设计

查看详情并下载
Symbol
Footprint
3D Model
