2304539

产品分类: 接线板-接口模块
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact Varioface模块 Varioface 模块, VARIOFACE系列
供应商型号: 8572512
供应商: 海外现货
标准整包数: 1

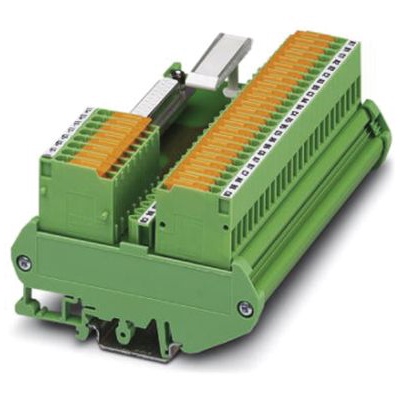

PHOENIX CONTACT 接线板-接口模块 2304539

2304539概述


    产品简介


    FLKM-D25 SUB/B/KDS3-MT/TU810/P 接口模块是专为工业自动化设计的产品,它主要用于连接传感器和执行器与控制器之间的信号传输。该模块配备了8个正极刀片式断开端子和8个负极刀片式断开端子,以及每个通道的单个正极和负极刀片式断开端子(TU830)。这种模块特别适用于ABB S800 I/O系统,广泛应用于工厂自动化和过程控制系统中。

    技术参数


    - 尺寸:
    - 宽度:126.5 mm
    - 高度:90 mm
    - 深度:61 mm
    - 环境条件:
    - 工作温度范围:-20°C 至 50°C
    - 存储/运输温度范围:-20°C 至 70°C
    - 电气特性:
    - 最大允许工作电压:50 V AC / 60 V DC
    - 每分支最大允许电流:2 A
    - 独立电源最大允许电流:4 A(8 A L1+/L2+)
    - 连接方式:
    - 现场级连接:螺纹连接带刀片断开(TU810/P)
    - 控制器级连接:D-SUB插座条
    - 导体截面积:实心导线最小0.2 mm²,最大4 mm²;绞合导线最小0.2 mm²,最大2.5 mm²

    产品特点和优势


    1. 高效连接:配备的刀片式断开端子能够实现快速可靠的连接和断开操作。
    2. 多功能接口:既支持现场级的螺纹连接,又支持控制器级的D-SUB插座条连接。
    3. 适用广泛:适用于多种标准和法规,如DIN EN 50178、IEC 60664和IEC 62103。
    4. 高可靠性:具有IP00防护等级,适用于多种工业环境。

    应用案例和使用建议


    该接口模块适用于工业自动化领域的各种应用,例如:
    - 工厂自动化:用于连接传感器和执行器与PLC或其他控制器之间。
    - 过程控制系统:适用于需要高效、可靠信号传输的场合。
    使用建议:
    - 在安装过程中,确保正确使用剥线长度为8 mm,并将导线正确固定在指定位置。
    - 对于不同类型的导线(实心或绞合),请根据技术手册中的指导选择合适的导线截面。

    兼容性和支持


    该模块专门设计用于与ABB S800 I/O系统的连接,特别是与DI810、DI811、DI830、DI831、DI840、DO814、AI810、AI820和AI845等I/O卡兼容。此外,制造商提供详细的技术文档和支持服务,以帮助用户进行安装和故障排除。

    常见问题与解决方案


    - 问题:无法正确连接导线。
    - 解决方案:检查剥线长度是否符合8 mm的要求,并确认导线已经牢固固定在端子上。

    - 问题:模块过热。
    - 解决方案:确保每分支的最大允许电流不超过2 A,并避免在高温环境下长时间运行。

    总结和推荐


    FLKM-D25 SUB/B/KDS3-MT/TU810/P 接口模块以其高效的连接性能、广泛的兼容性和高可靠性,成为工业自动化领域的理想选择。无论是在工厂自动化还是过程控制中,这款模块都能提供卓越的信号传输性能。因此,我们强烈推荐使用此产品。
    通过细致的技术规格和技术参数,我们可以看到该模块具备出色的电气特性和环境适应能力。结合其广泛的兼容性和技术支持,它是一款值得信赖的工业自动化产品。

2304539参数

参数
长*宽*高 126.49mm*90mm*90mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 散装

2304539厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2304539数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-接口模块 PHOENIX CONTACT 2304539 2304539数据手册

2304539封装设计

查看详情并下载
Symbol
Footprint
3D Model
