1546695-1

产品分类: 接线板-接口模块
厂牌: TE CONNECTIVITY
产品描述: Conn D-Subminiature Interface Module PL 37 POS 2.77mm
供应商型号: N-1546695-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线板-接口模块 1546695-1

1546695-1概述

    产品概述:1546695-1接口模块

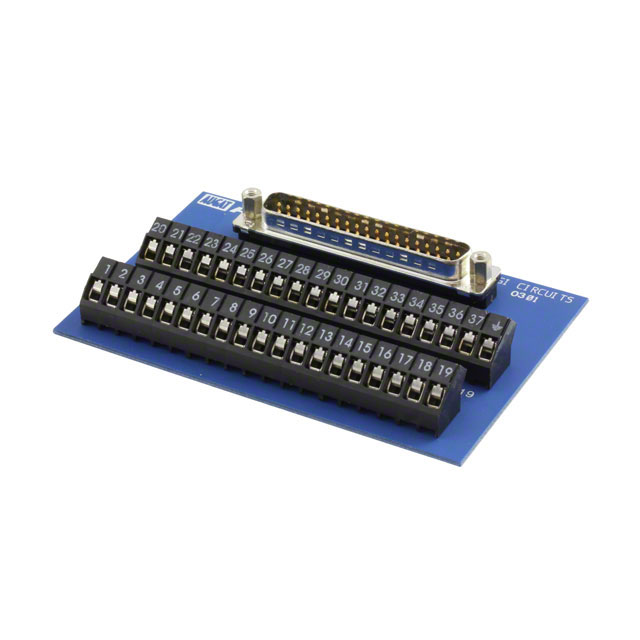

    1546695-1 是一款高性能的终端块接口模块,专为满足高密度连接需求而设计。作为Tyco Electronics旗下的Buchanan品牌产品,它适用于多种工业自动化、通信系统及高端电子设备的复杂接线需求。该模块具备优越的机械强度和电气稳定性,是众多工程项目的理想选择。
    产品类型与功能
    - 产品类型:接口模块
    - 模块类型:D-Subminiature
    - 插针数量:37个
    - 性别类型:插头(Plug)
    - 锁定方式:螺钉锁(Screwlocks)
    应用领域
    此产品广泛应用于工业控制、医疗设备、电信基础设施、军事通信和轨道交通等领域,尤其适合需要紧凑型设计和高可靠性连接的应用场景。

    技术参数


    以下是从产品技术手册中提取的关键技术参数,供设计者参考:
    | 参数类别 | 具体描述 |

    | 模块系列 | 2M系列 Eurostyle |
    | 外壳材料 | 热塑性聚酯塑料 |
    | 接触材料 | 铜合金 |
    | 电镀工艺 | 接触点采用金镍复合镀层,壳体为亮锡处理 |
    | 阻燃等级 | UL 94 V-0级 |
    | 工作电压 | ≤ 100V(具体视应用场景而定) |
    | 插拔寿命 | ≥ 500次 |
    | 操作温度范围 | -40°C 至 +85°C |
    | RoHS/ELV合规性 | 符合RoHS指令和ELV指令 |

    产品特点和优势


    1546695-1接口模块具有多项独特优势,使其在市场上脱颖而出:
    - 高密度设计:37个插针布局实现了高效的空间利用。
    - 可靠锁定机制:螺钉锁设计确保了接头连接的稳固性,避免松脱。
    - 环保标准:完全符合RoHS和ELV要求,支持无铅焊接。
    - 耐久性优异:壳体材料经过优化,可承受恶劣的工作环境。
    应用案例与使用建议
    应用案例
    在铁路信号控制系统中,1546695-1接口模块被用于多个设备之间的数据传输,例如车载控制器与轨道传感器之间的连接。其紧凑设计和高强度特性有效应对了振动和电磁干扰等问题。
    使用建议
    - 在高温或低温环境中使用时,需提前评估材料耐温性能。
    - 连接前确保所有螺丝锁紧到位,防止因松动导致信号中断。
    - 定期检查模块状态,确保长期稳定运行。

    兼容性和支持


    1546695-1接口模块可与多种型号的2M系列终端块配合使用,同时支持SNAPTRACK轨道固定系统(如2TK[2D]和2TK2)。此外,泰科电子提供了详尽的技术文档和支持服务,包括CAD文件下载、技术咨询热线等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法牢固插入 | 检查螺钉是否完全拧紧 |
    | 接口接触电阻异常偏高 | 更换损坏的接触件 |
    | 模块外壳出现裂纹 | 确认是否超出操作温度范围,更换新模块 |
    总结与推荐
    综上所述,1546695-1接口模块是一款兼具性能和实用性的电子元件。其卓越的可靠性、高密度设计以及环保特性使其成为诸多高端应用的理想选择。如果你正在寻找一款能够应对严苛条件并保证长期稳定的连接解决方案,这款产品无疑值得考虑。
    推荐指数:★★★★★
    如果您对这一产品感兴趣或需要进一步了解其详细信息,建议直接访问供应商官网或联系客服以获取更全面的支持与报价。

1546695-1参数

参数
长*宽*高 109.47mm*69.85mm*69.85mm
安装方式 支架安装,螺纹安装
零件状态 停产
包装方式 散装

1546695-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1546695-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-接口模块 TE CONNECTIVITY 1546695-1 1546695-1数据手册

1546695-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
