1721999

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MC1,5/3-G-3,81P26THR,PCB插座,接头,公引脚,带罩(4 面) 1 3pin 黑色 通孔安装 12.82mm(长度)*9.2mm(高度)
供应商型号: 1792937
供应商: 海外现货
标准整包数: 1

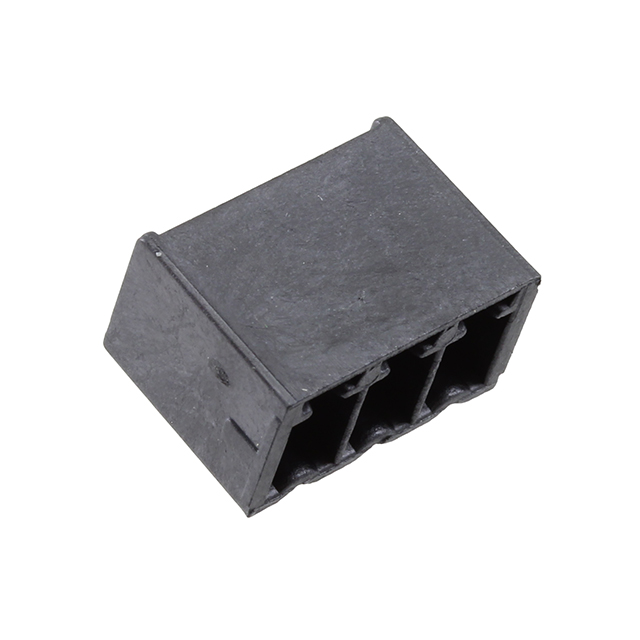

PHOENIX CONTACT 矩形连接器 - 外壳 1721999

1721999概述

    # 产品概述:PCB头

    产品简介


    PCB头是一种专为印刷电路板(PCB)设计的连接器组件,适用于各种电子设备。本产品型号为MC 1,5/3-G-3,81 P26 THR,属于COMBICON Connectors S系列,主要用于提供稳定可靠的电气连接。它通过波峰焊或回流焊的方式安装到PCB上,确保在极端环境下的可靠性和耐用性。
    主要功能
    - 用于不同连接技术的集成。
    - 高电流承载能力。
    - 多种电气测试确保高可靠性。

    应用领域
    适用于工业自动化、能源管理、建筑自动化、轨道交通、医疗设备等多个领域。

    技术参数


    以下是本产品的详细技术参数:
    - 类型:PCB头
    - 系列:MC 1,5/..-G-THR
    - 位置数:3
    - 间距:3.81 mm
    - 连接数:3
    - 行数:1
    - 电位数:3
    - 安装方式:通孔焊接/波峰焊接
    - 引脚布局:线性排列
    - 焊接引脚数:每电位1个
    - 额定电流:8 A
    - 额定电压:160 V (III/2), 250 V (II/2)
    - 额定浪涌电压:2.5 kV
    - 接触电阻:1.4 mΩ
    - 绝缘材料:LCP(等级IIIa)
    - 相对温度范围:-40°C 到 100°C(工作),-40°C 到 70°C(存储/运输)
    - 湿度范围:30% 到 70%(存储/运输)

    产品特点和优势


    独特功能和优势
    - 适应性强:专门设计用于SMT回流焊过程,具有很高的灵活性,适用于多种连接技术。
    - 可靠性高:经过严格的机械和电气测试,确保在恶劣环境下依然可靠。
    - 安全标准认证:符合cULus和VDE安全标准,提供双重保障。
    - 无毒环保:符合RoHS标准,环保无害。
    在应用中的重要性和市场竞争力
    - 该产品在多个工业领域中广泛应用,特别是在要求高度稳定性和可靠性的场合中表现优异。
    - 它能够在高温、振动等复杂环境下保持良好的性能,因此在市场上具有很强的竞争力。

    应用案例和使用建议


    应用场景分析
    - 在工业自动化控制系统中,PCB头用于连接传感器、控制器和其他电子模块,确保信号传输的稳定性。
    - 在轨道交通车辆中,这些连接器用于电力系统的连接,确保电力分配的高效和可靠。
    使用建议
    - 在设计电路时,注意考虑实际工作环境的温度、湿度和振动情况。
    - 选择合适的PCB布局和焊接工艺,以提高连接器的可靠性和寿命。
    - 确保PCB头与其它元器件的良好兼容性,避免信号干扰。

    兼容性和支持


    - 兼容性:可与市场上主流的电子元件及系统兼容。
    - 厂商支持:由知名厂商PhoeniContact提供,有专业的技术支持团队,提供详尽的产品文档和应用指南。

    常见问题与解决方案


    常见问题
    1. 连接不稳定
    2. 接触电阻偏高
    解决方法
    1. 检查焊接质量:确保焊接牢固,无虚焊现象。
    2. 清洁接触面:使用适当的清洁剂清洁接触面,保证良好的导电性。

    总结和推荐


    综合评估
    MC 1,5/3-G-3,81 P26 THR是一款高性能、高可靠性的PCB头产品。其在设计和制造过程中严格遵循国际标准,具备出色的电气性能和机械稳定性。
    推荐结论
    该产品非常适合应用于对连接可靠性有高要求的工业环境,例如自动化控制、轨道交通等领域。我们强烈推荐这款产品给需要稳定连接解决方案的设计者和工程师。

1721999参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 3pin
类型 接头,公引脚,带罩(4 面)
颜色 黑色
长*宽*高 12.82mm(长度)*9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1721999厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1721999数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1721999 1721999数据手册

1721999封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.6094
10+ ¥ 8.9606
50+ ¥ 8.6022
100+ ¥ 8.0287
250+ ¥ 7.8853
500+ ¥ 7.8853
1000+ ¥ 7.8853
库存: 55
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.6
